Montage

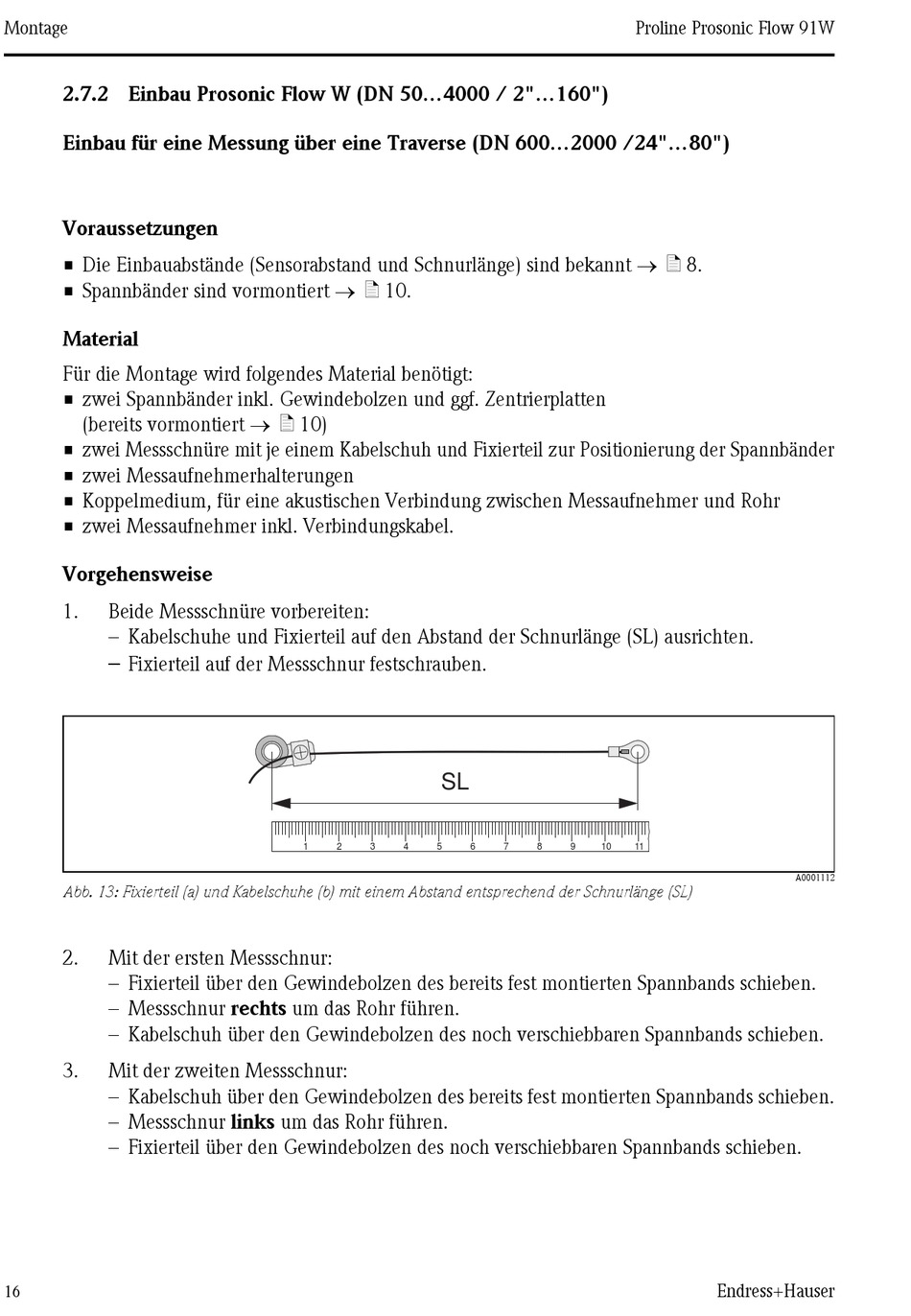

2.7.2 Einbau Prosonic Flow W (DN 50...4000 / 2"...160")

Einbau für eine Messung über eine Traverse (DN 600...2000 /24"...80")
Voraussetzungen
• Die Einbauabstände (Sensorabstand und Schnurlänge) sind bekannt ä 8.
• Spannbänder sind vormontiert ä 10.
Material
Für die Montage wird folgendes Material benötigt:
• zwei Spannbänder inkl. Gewindebolzen und ggf. Zentrierplatten 
(bereits vormontiert ä 10)
• zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der Spannbänder
• zwei Messaufnehmerhalterungen
• Koppelmedium, für eine akustischen Verbindung zwischen Messaufnehmer und Rohr
• zwei Messaufnehmer inkl. Verbindungskabel.
Vorgehensweise
1. Beide Messschnüre vorbereiten:
– Kabelschuhe und Fixierteil auf den Abstand der Schnurlänge (SL) ausrichten.
–
Fixierteil auf der Messschnur festschrauben.
Abb. 13: Fixierteil (a) und Kabelschuhe (b) mit einem Abstand entsprechend der Schnurlänge (SL)
2. Mit der ersten Messschnur:
– Fixierteil über den Gewindebolzen des bereits fest montierten Spannbands schieben.
– Messschnur rechts um das Rohr führen.
– Kabelschuh über den Gewindebolzen des noch verschiebbaren Spannbands schieben.
3. Mit der zweiten Messschnur:
– Kabelschuh über den Gewindebolzen des bereits fest montierten Spannbands schieben.
– Messschnur links um das Rohr führen.
– Fixierteil über den Gewindebolzen des noch verschiebbaren Spannbands schieben.
16
SL
1 2 3 4 5 6
Proline Prosonic Flow 91W
7 8 9 10 11
A0001112
