Gesamtanschlussplan XCS*-W01xx

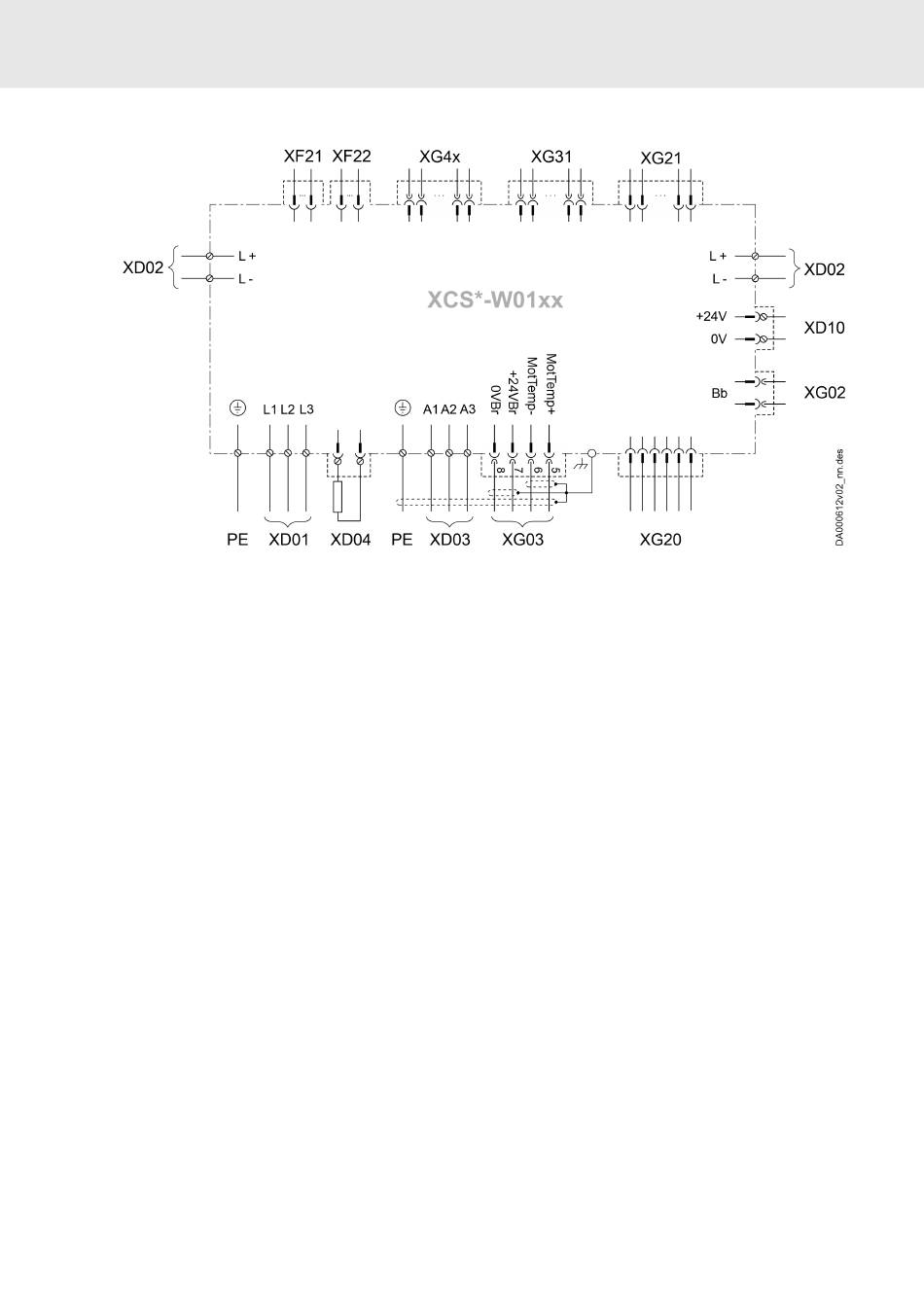

Abb. 43: Gesamtanschlussplan XCS*-W01xx
XD01
Netz
XD02
Zwischenkreis
XD03
Motor
XD04
externer Bremswiderstand
XD10
Steuerspannung
XF21, XF22 Kommunikation
XG02
Betriebsbereit-Relaiskontakt
RD 62312-B, 03.2022
Sytronix-System SvP 7030 elektrisch anschließen
XG03
Motortemperaturüberwachung und
Motorhaltebremse
XG20
digitaler Geber
XG21
Multigeber (optional)
XG31
digitale Ein-/Ausgänge; analoger Ein-
gang
XG4x
Sicherheitstechnik
Sytronix SvP 7030 IMC
