Sytronix SvP 7030 IMC
130 / 192
Sytronix-System SvP 7030 elektrisch anschließen

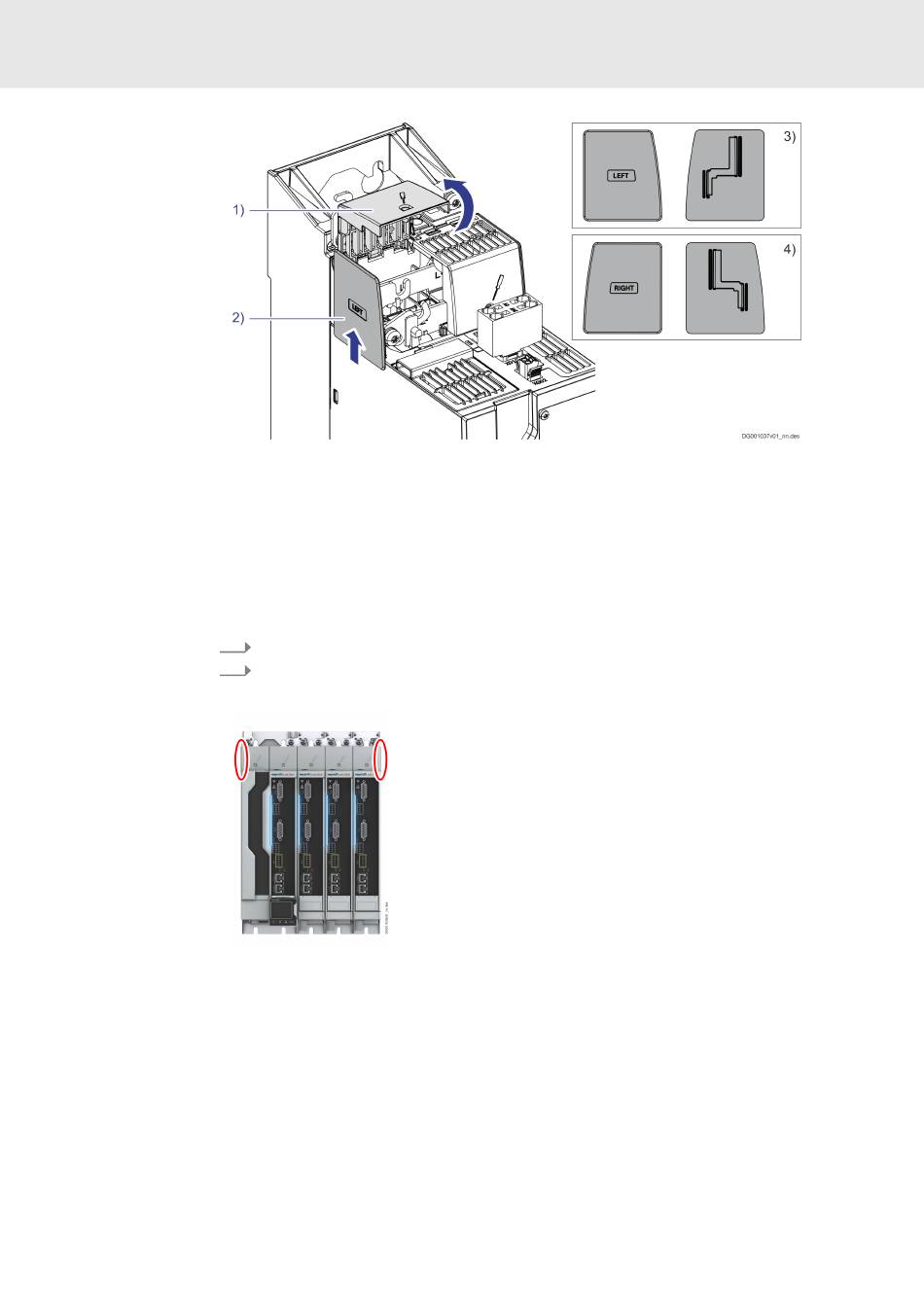

Abb. 52: Berührschutz
1) Berührschutzklappe
2) Berührschutzplatte
3) Berührschutzplatte links (Vorder- und Rückseite)
4) Berührschutzplatte rechts (Vorder- und Rückseite)
Achsverbund
Wenn mehrere Geräte nebeneinander im Achsverbund montiert werden:
1.
2.
Zwischenkreiskopplung mehrerer Geräte
Siehe Kapitel Zwischenkreiskopplung in Dokument R911386578.
XD03, Motoranschluss
Installationshinweise
Die angegebenen Anschlussquerschnitte sind die anschließbaren Querschnitte.
Bemessen Sie den erforderlichen Querschnitt der Anschlussleitungen nach der
auftretenden Strombelastung.
Bosch Rexroth AG
Vor der Montage: Alle überflüssigen Berührschutzplatten entfernen.
Nach der Montage: Sicherstellen, dass am ersten und letzten Gerät die
Berührschutzplatte vorhanden ist.
RD 62312-B, 03.2022
