M5 (Gehäuse)
Ringkabelschuh M5 der Schutzleiter mit dem Gehäuse des Gerätes (Kennzeich-
nung
Anzugsmoment: 2,8 Nm

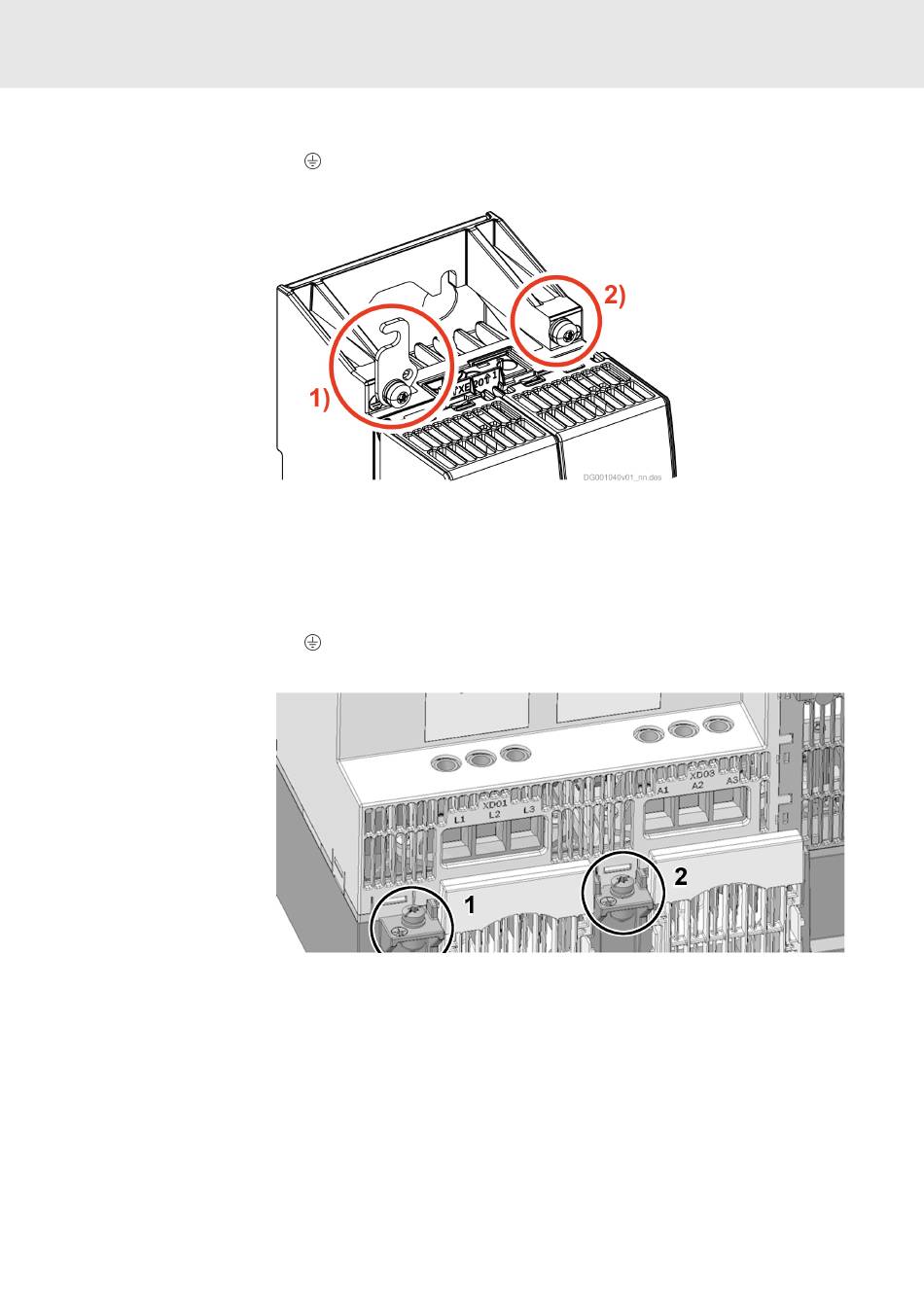

Abb. 46: Anschlussstelle Schutzleiter
1) Schutzleiteranschluss mit Schwenkhaken zur Verbindung mit dem benach-
2) Schutzleiteranschluss
XCS*-W0100/120
Ringkabelschuh M5 der Schutzleiter mit dem Gehäuse des Gerätes (Kennzeich-
nung
Anzugsmoment: 4,5 Nm
Abb. 47: Anschlussstelle Schutzleiter
1 Netz
2 Motor
RD 62312-B, 03.2022
Sytronix-System SvP 7030 elektrisch anschließen
) verbinden.
barten Gerät
) verbinden.
Sytronix SvP 7030 IMC
