Sytronix SvP 7030 IMC
50 / 192
Mechanische Montage der Motor-Pumpen-Gruppe
Hinweise für eine gute Saugleitungskonstruktion
Halten Sie folgenden Abstand für die Montage der Saugleitung im Tank ein.

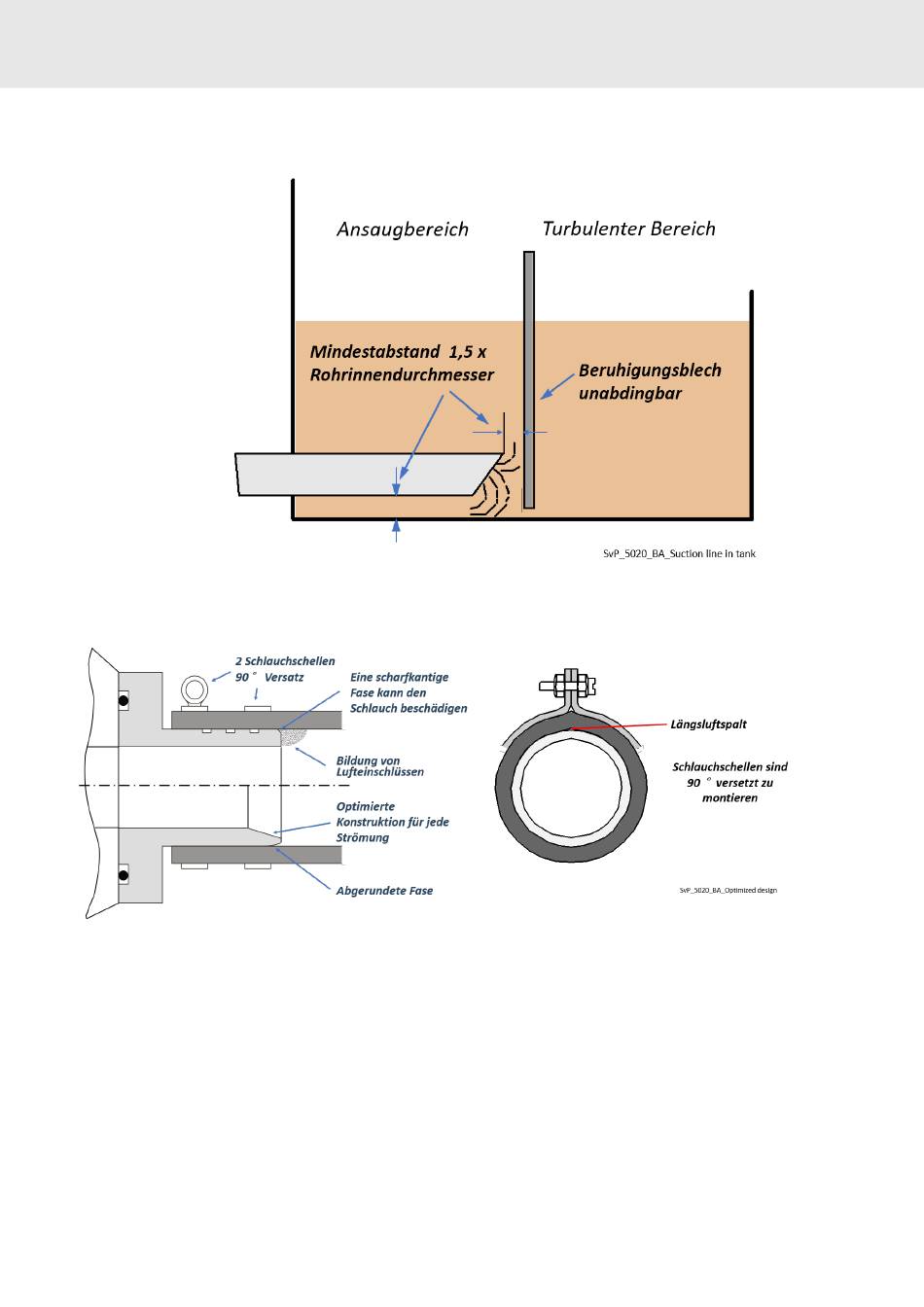

Abb. 14: Saugleitung im Tank
Ein optimaler Anschluss ist detailliert in folgender Abbildung dargestellt:
Abb. 15: Optimierte Konstruktion
Die folgende Abbildung zeigt die perfekte Bedingung für die laminare Strömung
Bosch Rexroth AG
RD 62312-B, 03.2022
