Sytronix-System SvP 7030 elektrisch anschließen
Nominale Stromaufnahme der MSK-Motorgeber: 60 mA
Zulässige Geberkabellänge für 5-V-Gebersysteme ohne Sense-Funktion
Unterstützt das verwendete Gebersystem nicht die Sense-Funktion, ergibt sich
die maximal mögliche Kabellänge aus folgendem Diagramm.

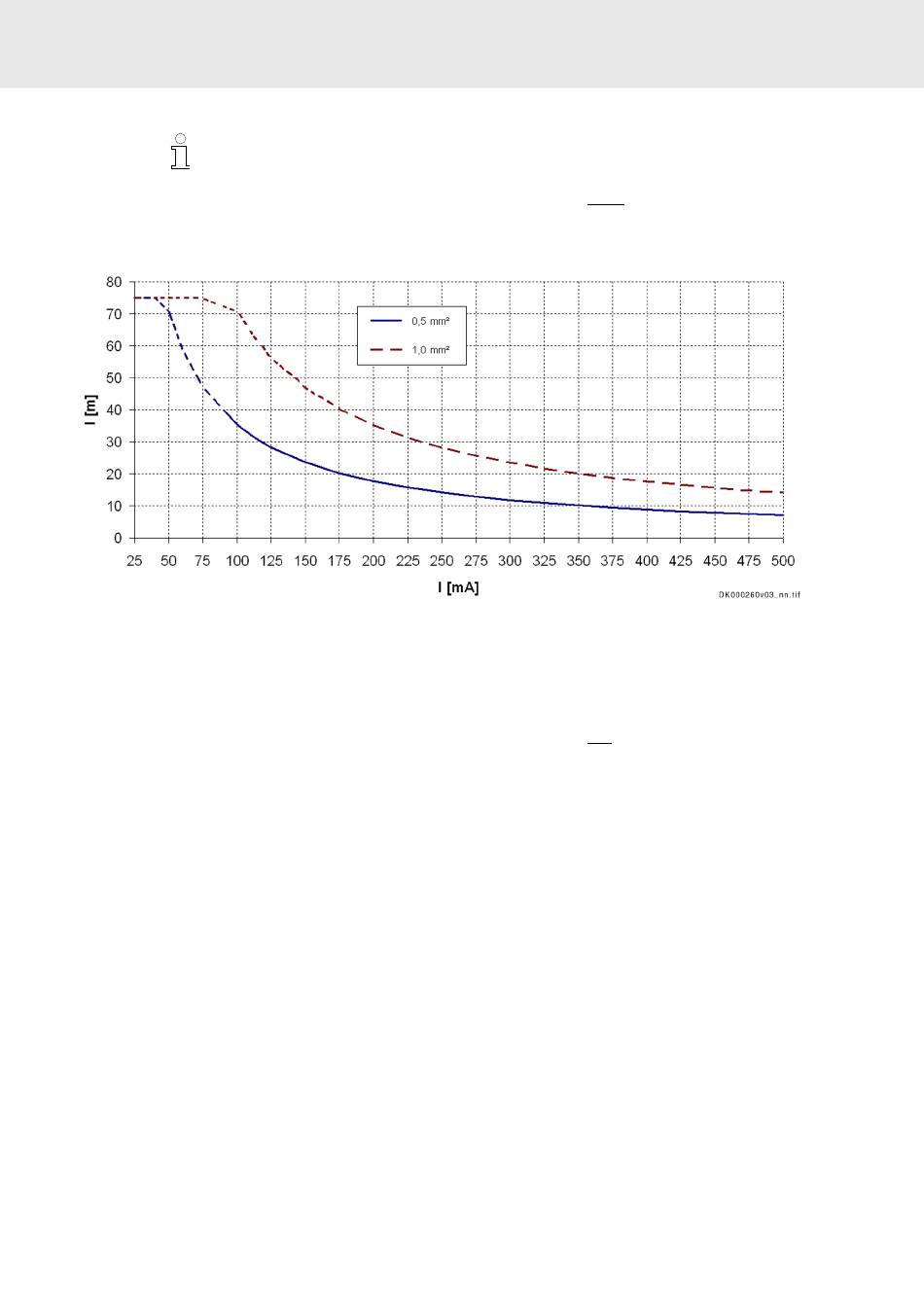

Abb. 59: Maximal zulässige Geberkabellängen für 5-V-Gebersysteme ohne Sense-Anschluss in
Abhängigkeit vom Leitungsquerschnitt
I [mA]
Geberstromaufnahme
l [m]
Kabellänge
0,5 mm
; 1,0 mm
Leitungsquerschnitte
2
2
Zulässige Geberkabellänge für 5-V-Gebersysteme mit Sense-Funktion
Maximal 75 m
(Die maximal zulässigen Kabellängen sind zudem abhängig von der Baugröße
des Motors. Siehe Dokumentation des verwendeten Motors.)
Der Querschnitt der Leitungen für die Versorgungsspannung muss mindestens
0,5 mm
Zulässige Geberkabellänge für Resolver-Gebersysteme
Maximal 75 m
(Der Querschnitt der Leitungen für die Versorgungsspannung muss mindestens
0,5 mm
Bosch Rexroth AG
betragen.
2
betragen.)
2
RD 62312-B, 03.2022
