Sytronix SvP 7030 IMC
124 / 192
Sytronix-System SvP 7030 elektrisch anschließen
XCS*-W02xx
Ringkabelschuh M8 der Schutzleiter mit dem Gehäuse des Gerätes (Kennzeich-
nung
Anzugsmoment: 8 Nm

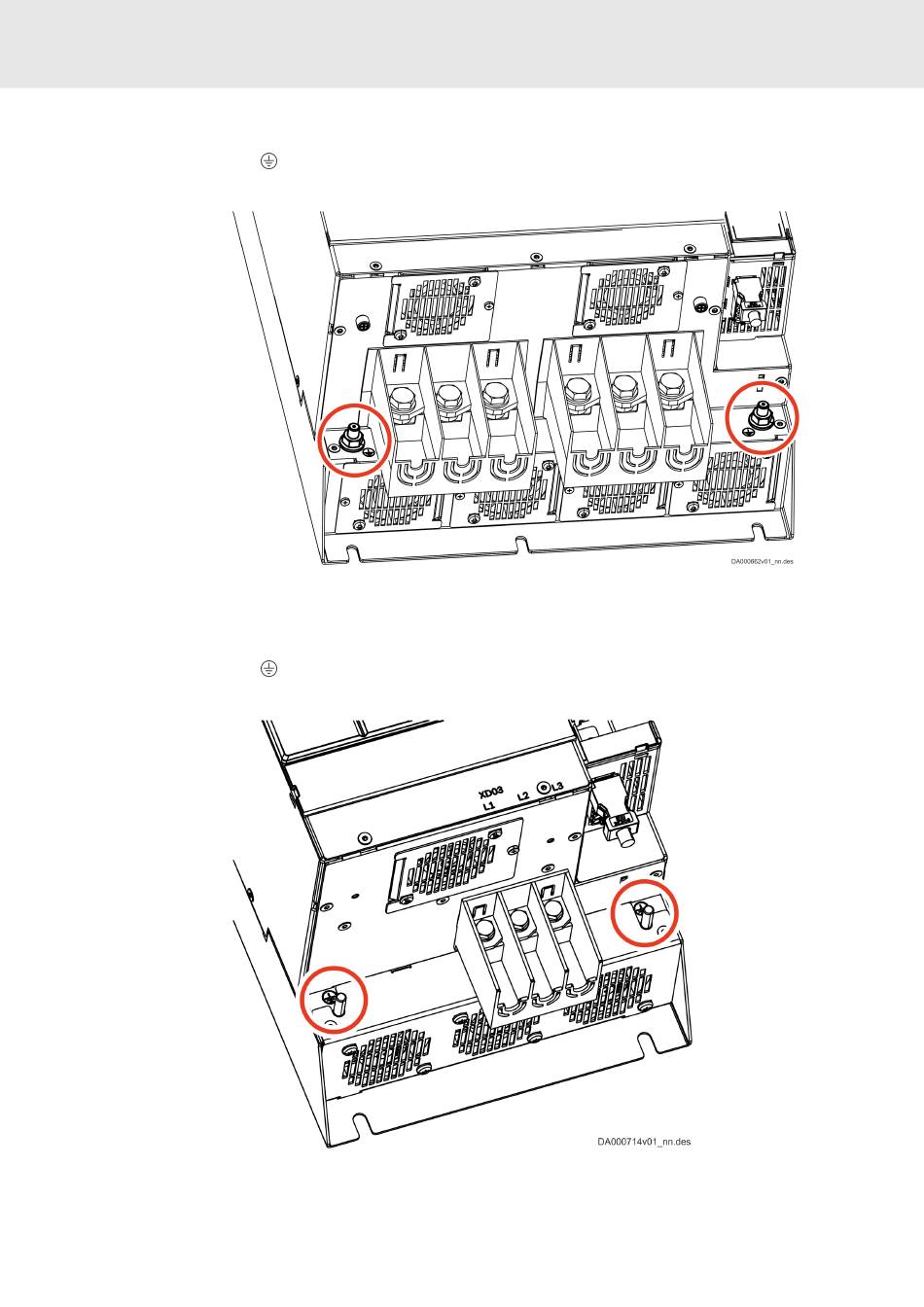

Abb. 48: Anschlussstelle Schutzleiter (XCS*-W02xx)
XCS*-W0150/180
Ringkabelschuh M6 der Schutzleiter mit dem Gehäuse des Gerätes (Kennzeich-
nung
Anzugsmoment: 4 ... 5 Nm
Abb. 49: Anschlussstelle Schutzleiter (Beispiel XVR*-W0048)
Bosch Rexroth AG
) verbinden.
) verbinden.
RD 62312-B, 03.2022
