9.5
Sercos/EtherCAT
9.5.1
Anzeigeelemente

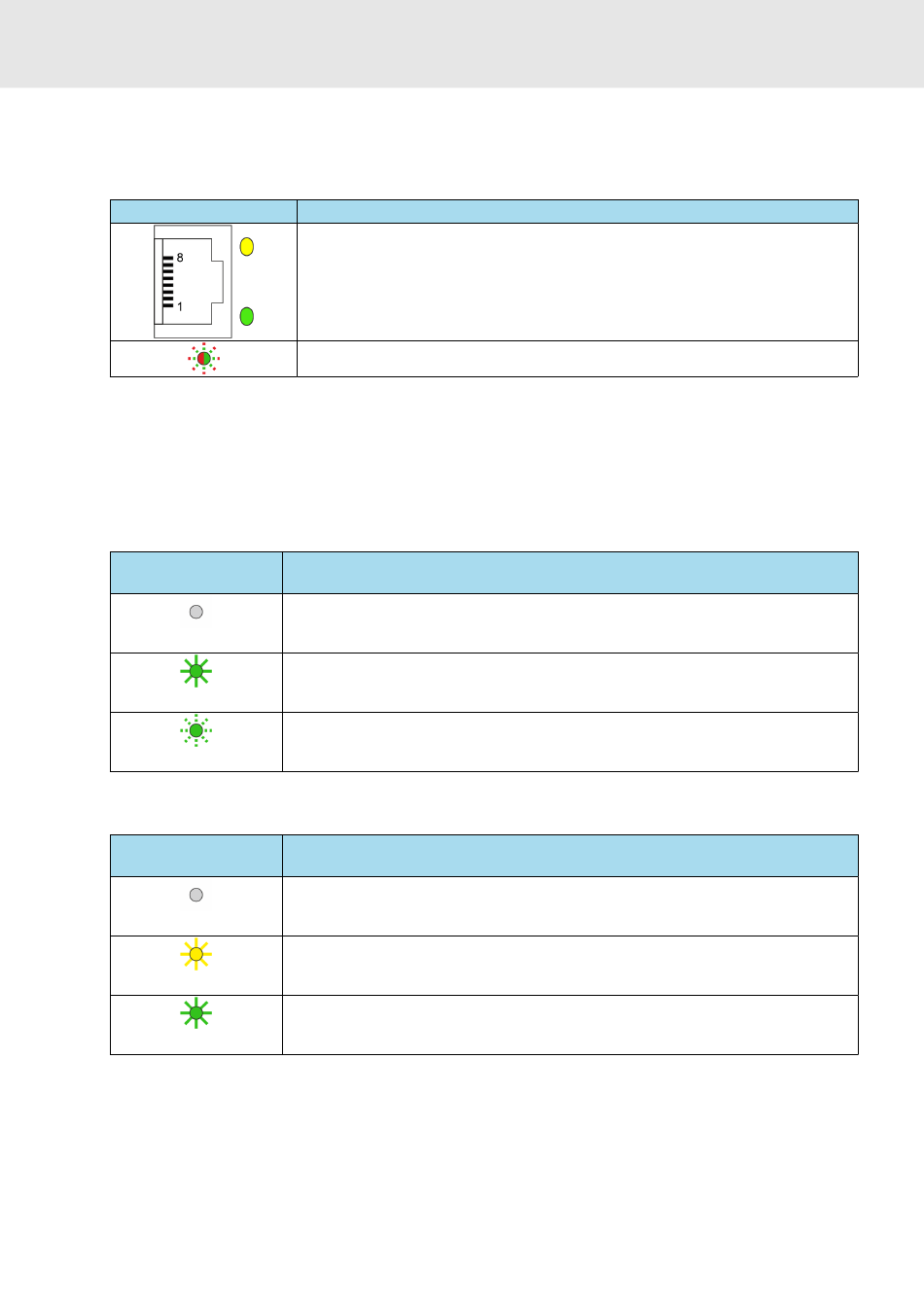

Tab. 124: Anzeigeelemente
LED
Die Anzeige der LEDs ist abhängig vom Feldbussystem.
9.5.2
Port-LED
EtherCAT
EtherCAT hat je Port nur eine aktive LED.
Tab. 125: Port-LED
LED: Farbe / Blink-
muster
Aus
Grün leuchtend
Grün blinkend
Sercos
Tab. 126: Port-LED
LED: Farbe / Blink-
muster
aus
gelb leuchtend
grün leuchtend
RD 62312-B, 03.2022
Bedeutung
Port-LED, 1 × gelb, 1 × grün
Diagnose-LED, mehrfarbig
Bedeutung
Keine Verbindung
Verbindung zum Netzwerk vorhanden, aber kein Telegrammverkehr
(EtherCAT-Bus inaktiv)
Verbindung zum Netzwerk vorhanden mit Telegrammverkehr (EtherCAT-Bus
aktiv)
Bedeutung
Keine Verbindung
Keine Datenübertragung
Datenübertragung läuft
Verbindung zum Netzwerk vorhanden
Sytronix SvP 7030 IMC
Sercos/EtherCAT
Bosch Rexroth AG
167 / 192
