Sytronix SvP 7030 IMC
88 / 192
Sytronix-System SvP 7030 elektrisch anschließen
Installationshinweise
● Die 24-V-Versorgung der Komponenten des Antriebssystems ctrlX DRIVE soll
● Verlegen Sie ausreichend bemessene Leitungsquerschnitte, um lastabhän-
● Beachten Sie beim Durchschleifen der Steuerspannung die maximale

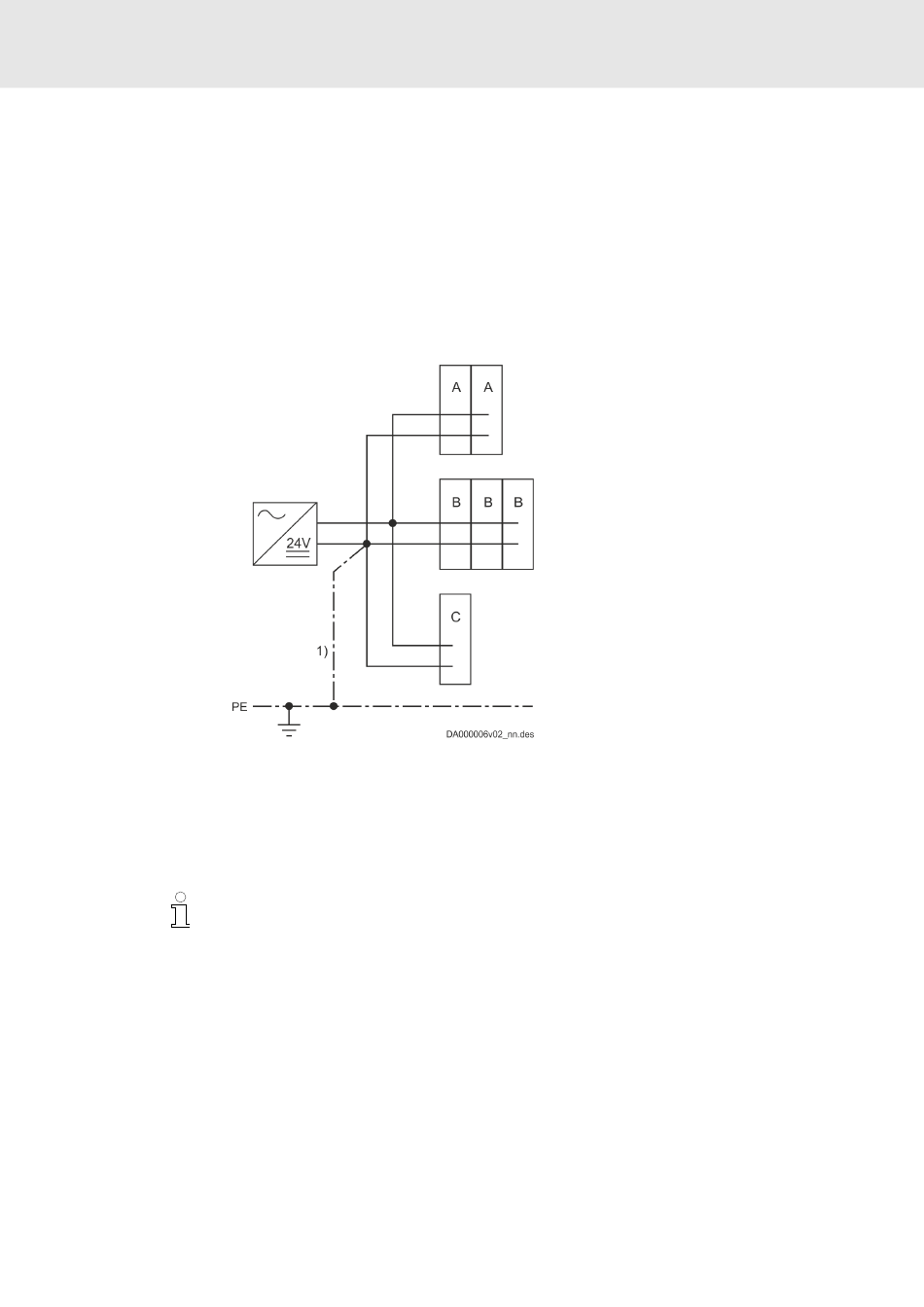

Abb. 37: Installation der 24-V-Versorgung
A Geräteanzahl ist begrenzt auf x Komponenten mit einer Gesamtstromauf-
B Geräteanzahl ist begrenzt auf y Komponenten mit einer Gesamtstromauf-
C Fremdkomponente (z. B. SPS, Ventil usw.)
1) Verbindung zum zentralen Massepunkt (z. B. Potenzialausgleichsschiene PE)
Wenn Sie mehrere 24-V-Netzteile verwenden:
−
−
−
Zeitliche Abfolge 24-V-Versorgung und Netzspannung
Die Komponenten müssen aus der 24-V-Versorgung versorgt werden, bevor sie
mit Netzspannung bzw. Zwischenkreisspannung beaufschlagt werden.
Bosch Rexroth AG
prinzipiell sternförmig aufgebaut sein. Verlegen Sie deshalb für jede Gruppe
von Antriebsregelgeräten oder Fremdkomponenten separate Zuleitungen.
Das gilt auch für den mehrzeiligen Aufbau bei Versorgung aus z. B. einem
Versorgungsgerät.
gige Spannungsabfälle zu reduzieren.
Stromtragfähigkeit der Anschlussstellen. Die maximale Stromtragfähigkeit
begrenzt die Anzahl der Geräte, zu denen die Steuerspannung durchge-
schleift werden kann.
nahme, die kleiner ist als die Stromtragfähigkeit der Anschlussstelle
nahme, die kleiner ist als die Stromtragfähigkeit der Anschlussstelle
Ausgangsspannungen der 24-V-Netzteile müssen innerhalb des zulässigen
Spannungsbereichs liegen
Bezugsleiter 0 V der einzelnen 24-V-Netzteile niederohmig miteinander ver-
binden
24-V-Netzteile immer synchron ein- und ausschalten
RD 62312-B, 03.2022
