Belüftung des Schaltschranks (Prinzipdarstellung)

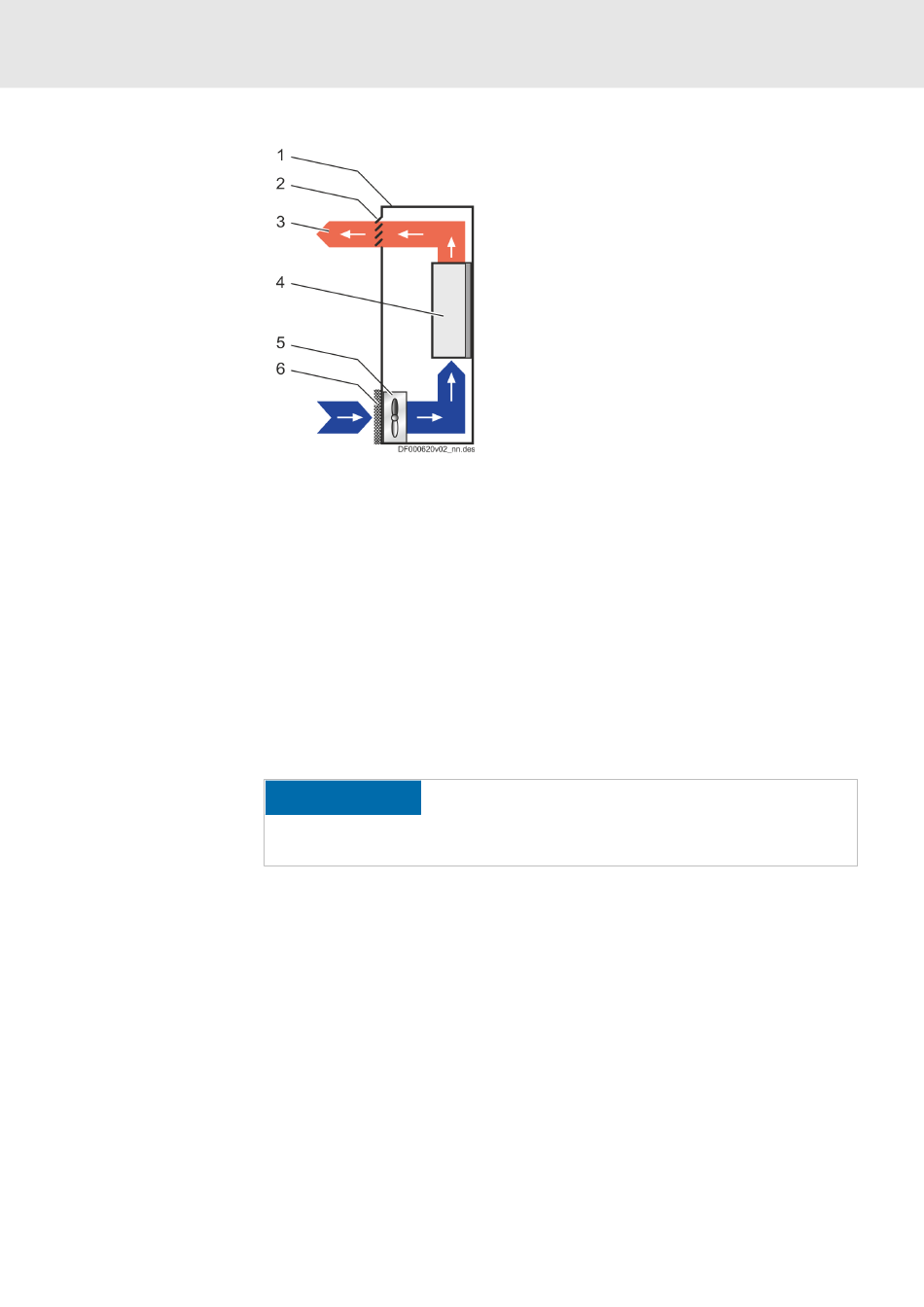

Abb. 22: Belüftung des Schaltschranks (Prinzipdarstellung)
1 Schaltschrank
2 Luftaustrittsöffnung
3 Wärmeabfuhr
4 Gerät im Schaltschrank
5 Schaltschranklüfter
6 Filter an der Lufteintrittsöffnung
Durch das Filter an der Lufteintrittsöffnung gelangt nur reine Luft in den Schalt-
schrank. Der Schaltschranklüfter hinter der Lufteintrittsöffnung befördert die
Luft in den Schaltschrank und erzeugt einen Überdruck im Schaltschrank.
Der Überdruck verhindert, dass unreine Luft durch evtl. vorhandene undichte
Stellen (undichte Kabeldurchführungen, beschädigte Dichtungen, ...) in den
Schaltschrank gelangt.
Einbaulagen von Komponenten
Zulässige Einbaulage der Komponenten
Für Komponenten des ctrlX DRIVE ist nur die Einbaulage G1 zulässig.
RD 62312-B, 03.2022
Falsche Einbaulage
HINWEIS
Beschädigungsgefahr der Komponenten.
Betreiben Sie die Komponenten nur in ihren zulässigen
Einbaulagen.
Sytronix SvP 7030 IMC
Montage der Schaltschrankkomponenten
55 / 192
