Sytronix SvP 7030 IMC
148 / 192
Sytronix-System SvP 7030 elektrisch anschließen
Motorhaltebremse: Installationshinweise
Sorgen Sie für eine ausreichende Spannungsversorgung der Motorhaltebremse
am Motor. Beachten Sie, dass auf der Zuleitung Spannung abfällt. Verwenden
Sie Anschlussleitungen mit möglichst hohem Querschnitt der Einzellitzen.
Wenn Sie Motorhaltebremsen mit höheren Strömen als der zulässigen Strom-
belastung an der Anschlussstelle versorgen wollen, dann verwenden Sie
ein externes Schaltglied entsprechend der geforderten Sicherheitskategorie.
Achten Sie darauf, dass Sie bei Verwendung eines externen Schaltgliedes die
erforderliche Mindeststromaufnahme von 100 mA einhalten. Andernfalls meldet
die Bremsenstromüberwachung einen Fehler.

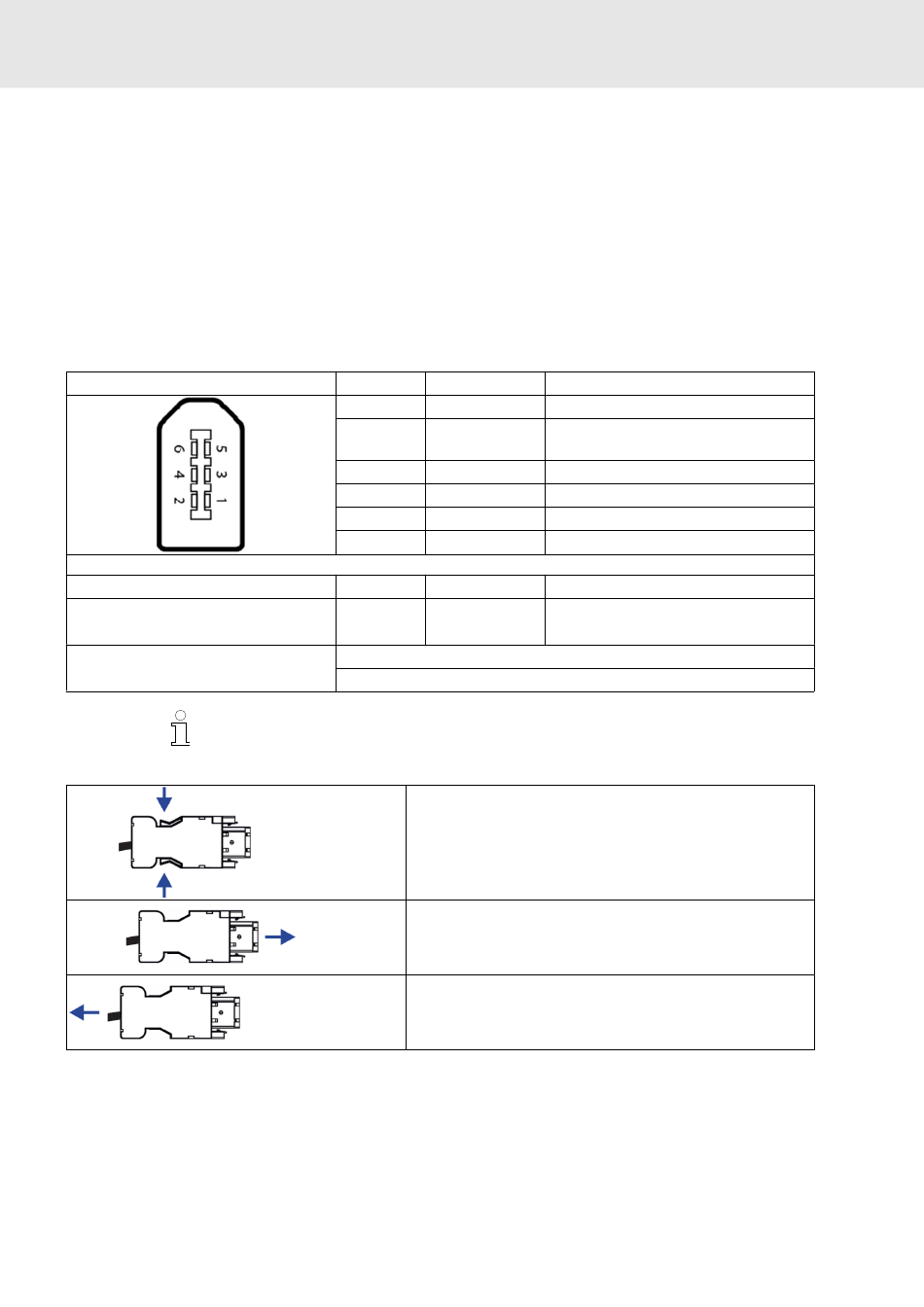

XG20, Anschluss digitaler Motorgeber
Tab. 111: XG20, Digitaler Motorgeber
Ansicht
Eigenschaften
Anschlusskabel
mehrdrähtig
Art der Geberauswertung
Stecker/Kabel im Lieferumfang nicht enthalten.
Tab. 112: Steckverbindung lösen
Geberanschluss bei Hybridkabeln
Hybridkabel (z. B. RHB2-021DDB) verbinden das Antriebsregelgerät mit Motor
(XZ03) und Geber (XG20).
Führen Sie das Geberkabel in Form einer Schleife zur Anschlussstelle XG20,
damit keine Kraft auf den Geberstecker wirkt:
Bosch Rexroth AG
Anschluss
Signalname
1
n.c.
2
GND_Enc
3
+12V_Enc
4
n.c.
5
Enc_Data+
6
Enc_Data-
Einheit
min.
mm
0,25
2
ctrlX SENSEmotor
Seitliche Tasten am Stecker drücken und gedrückt
halten.
Stecker in Einsteckrichtung drücken.
Stecker ziehen.
Funktion
-
Bezugspotenzial Spannungsversor-
gungen
Geberversorgung 12 V
-
Datenübertragung positiv
Datenübertragung negativ
max.
0,5
ACURO®link
RD 62312-B, 03.2022
