Zubehör Schirmanschluss:
● XCS2-W0100/120: XAS2-002-003-NN
Typischer Motorkabelquerschnitt: 1 × 16 mm
Doppelverkabelung mit 2 × 10 mm
XD03, Motoranschluss (50 mm
Tab. 101: Funktion, Anschlussbelegung, Eigenschaften
Ansicht
Anschlussblock
RD 62312-B, 03.2022
Sytronix-System SvP 7030 elektrisch anschließen

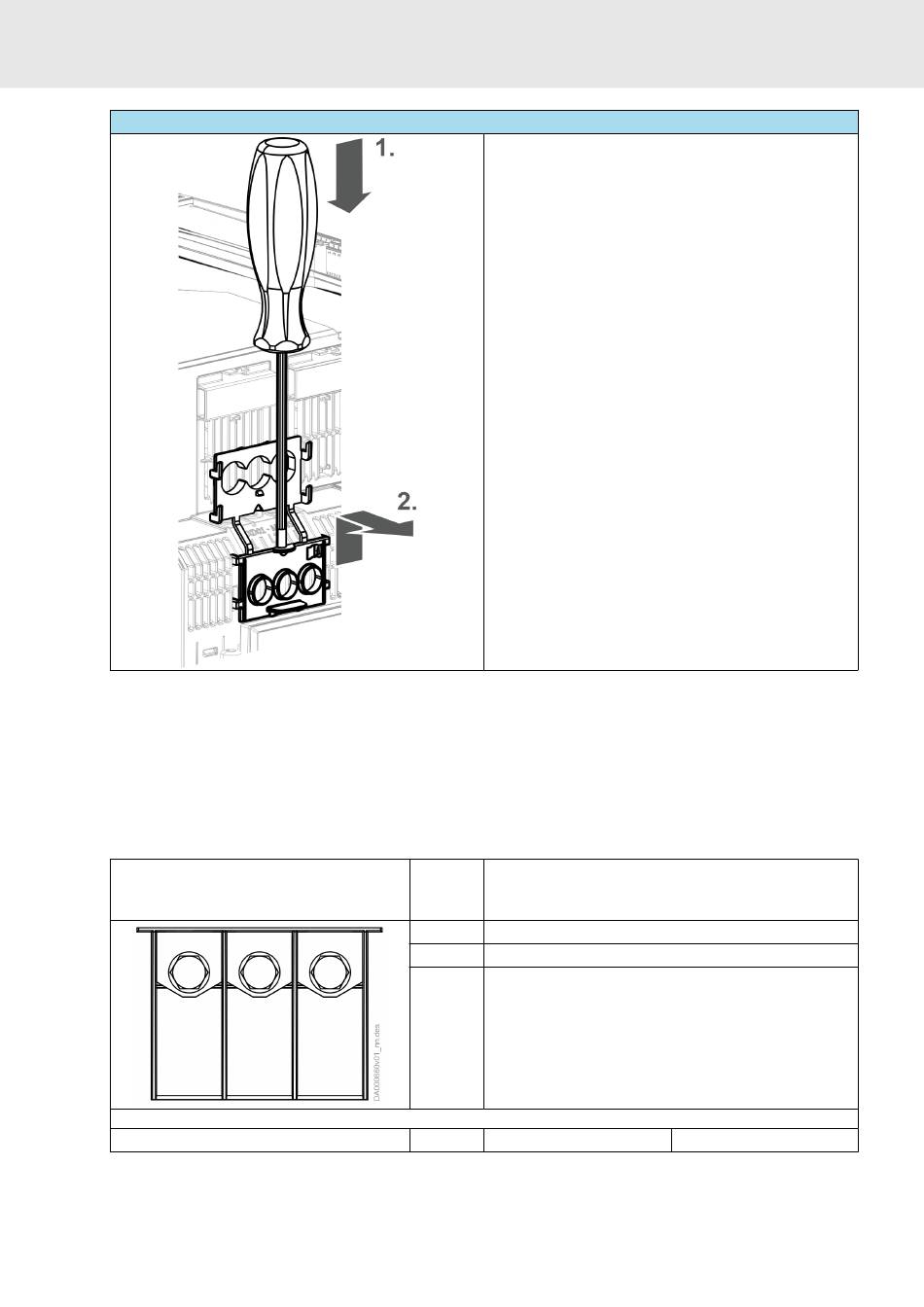

Demontage
● Schraubendreher (Torx T20) in die Öffnung
der Kabeldurchführung führen und vorsichtig
bis zum Anschlag nach unten drücken und
gedrückt halten.
● Kabeldurchführung zuerst nach oben bewegen
und anschließend ziehen.
über Zwillingsaderendhülse möglich
2
)
2
Kenn-
zeich-
nung
A1
für Leistungsanschluss U1 am Motor
A2
für Leistungsanschluss V1 am Motor
A3
für Leistungsanschluss W1 am Motor
Einheit
min.
Sytronix SvP 7030 IMC
2
Funktion
max.
