XG41, Sicherheitstechnik Safe Torque Off
Tab. 123: Einzelachs
Ansicht
Federkraftklemme
(Stecker)
Anschlusskabel
mehrdrähtig
Abisolierlänge
Stecker im Lieferumfang enthalten.

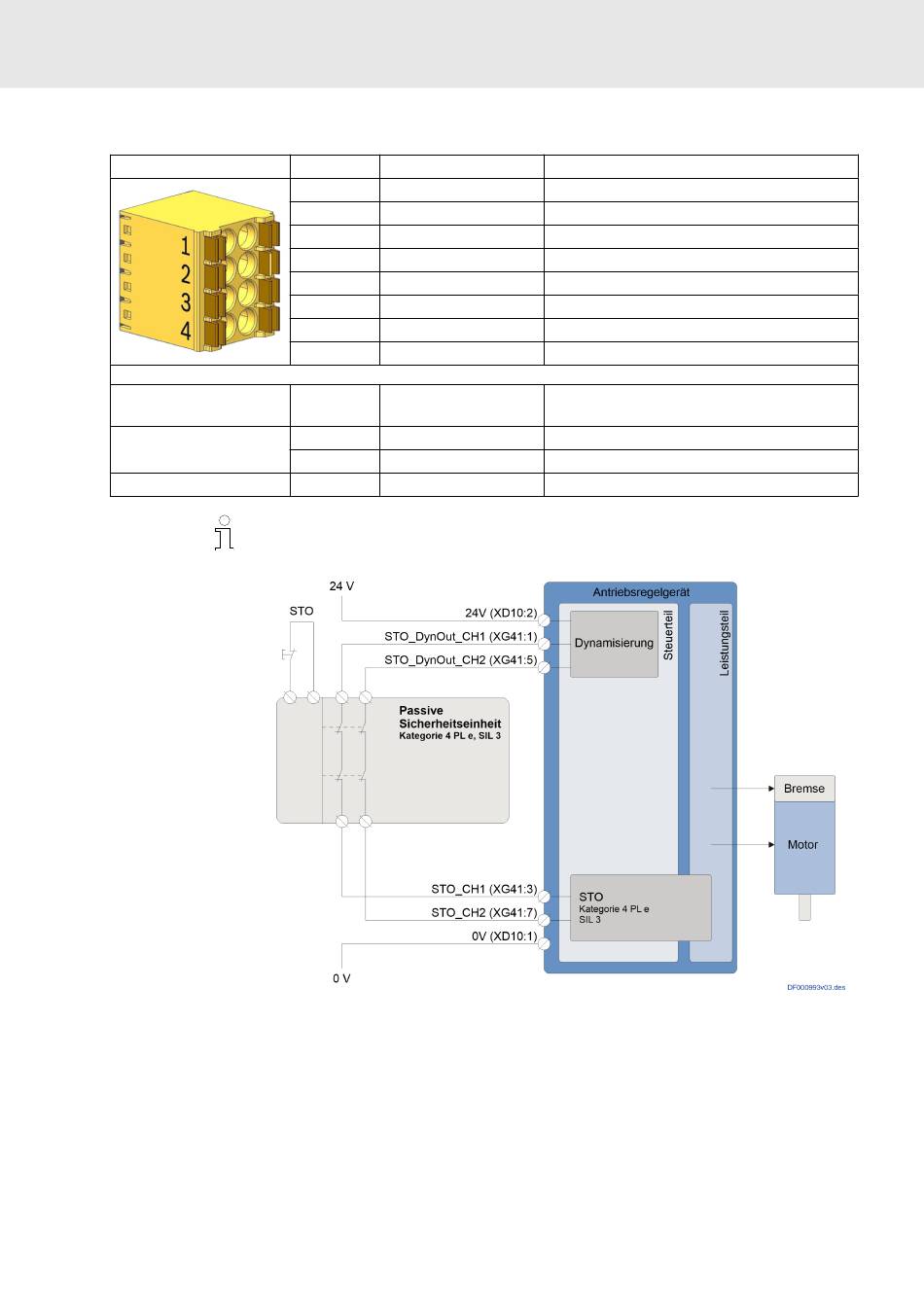

Abb. 63: Beispiel für zweikanalige Verdrahtung
Weitere Verdrahtungsbeispiele finden Sie in der Anwendungsbeschreibung
R911383773.
RD 62312-B, 03.2022
Sytronix-System SvP 7030 elektrisch anschließen
Anschluss
Signalname
1
STO_DynOut_CH1
2
-
3
STO_CH1
4
STO_CH1
5
STO_DynOut_CH2
6
-
7
STO_CH2
8
STO_CH2
Einheit
min.
mm
0,2
2
AWG
24
mm
-
Sytronix SvP 7030 IMC
Funktion
Dynamisierungsausgang Kanal 1
n. c.
Eingang Anwahl Kanal 1
Eingang Anwahl Kanal 1
Dynamisierungsausgang Kanal 2
n. c.
Eingang Anwahl Kanal 2
Eingang Anwahl Kanal 2
max.
1,5
16
10
