Bosch rexroth Sytronix SvP 7030 IMC Betriebsanleitung Seite 121

ctrlX DRIVE Einzelachs

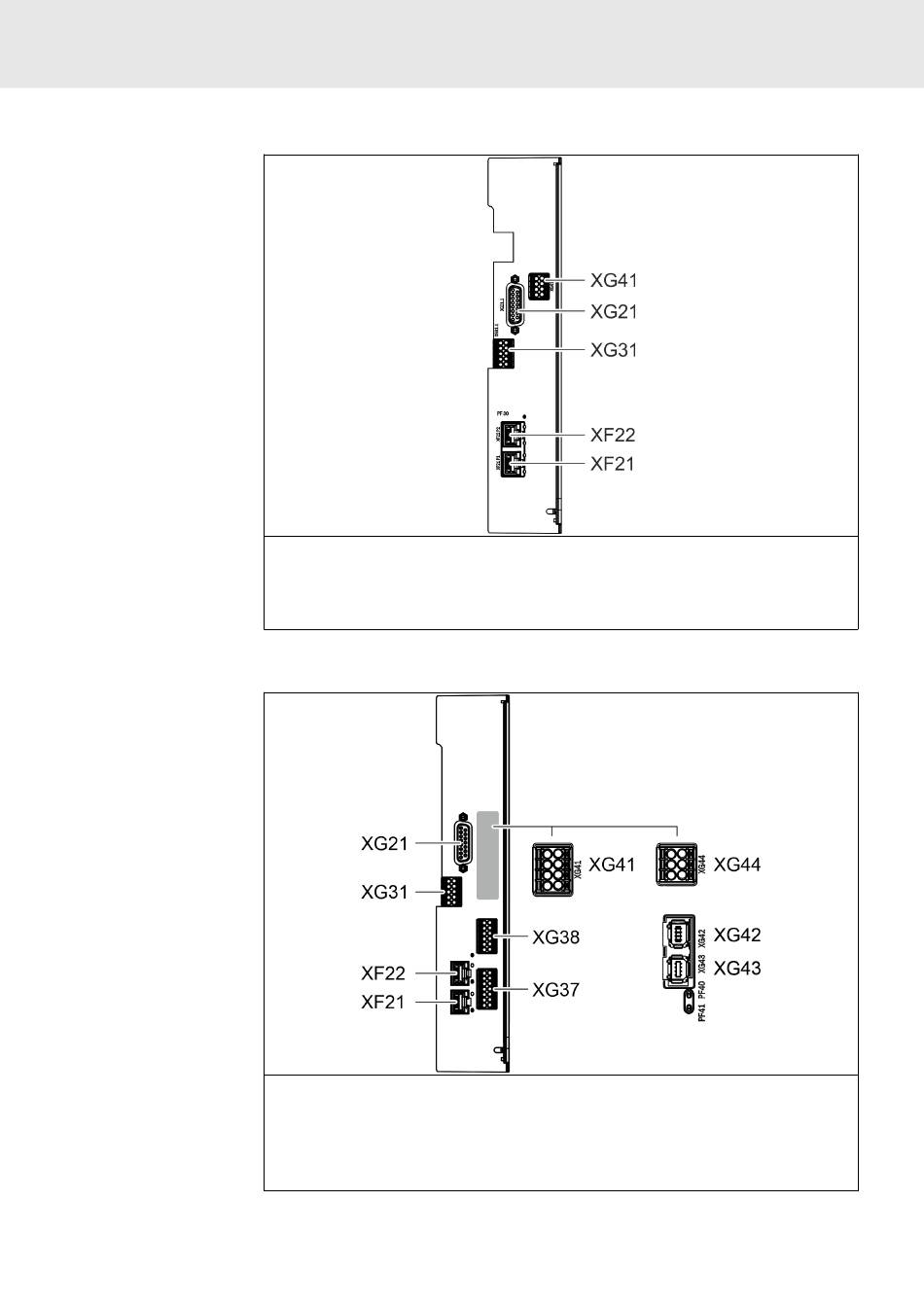

Tab. 90: Anschlussstellen
XG21: Multigeber
XG31: digitale Eingänge/Ausgänge, analoge Eingänge
XG41: Sicherheitstechnik (Safe Torque Off)
XF21, XF22: Kommunikation
ctrlX DRIVEplus Einzelachs
Tab. 91: Anschlussstellen
XG21: Multigeber; optional
XG31: digitale Eingänge/Ausgänge, analoge Eingänge
XG41: Sicherheitstechnik (Safe Torque Off); optional
XG42, XG43, XG44: Sicherheitstechnik (SafeMotion M5); optional
XF21, XF22: Kommunikation
RD 62312-B, 03.2022
Sytronix-System SvP 7030 elektrisch anschließen
Sytronix SvP 7030 IMC
Bosch Rexroth AG
121 / 192
