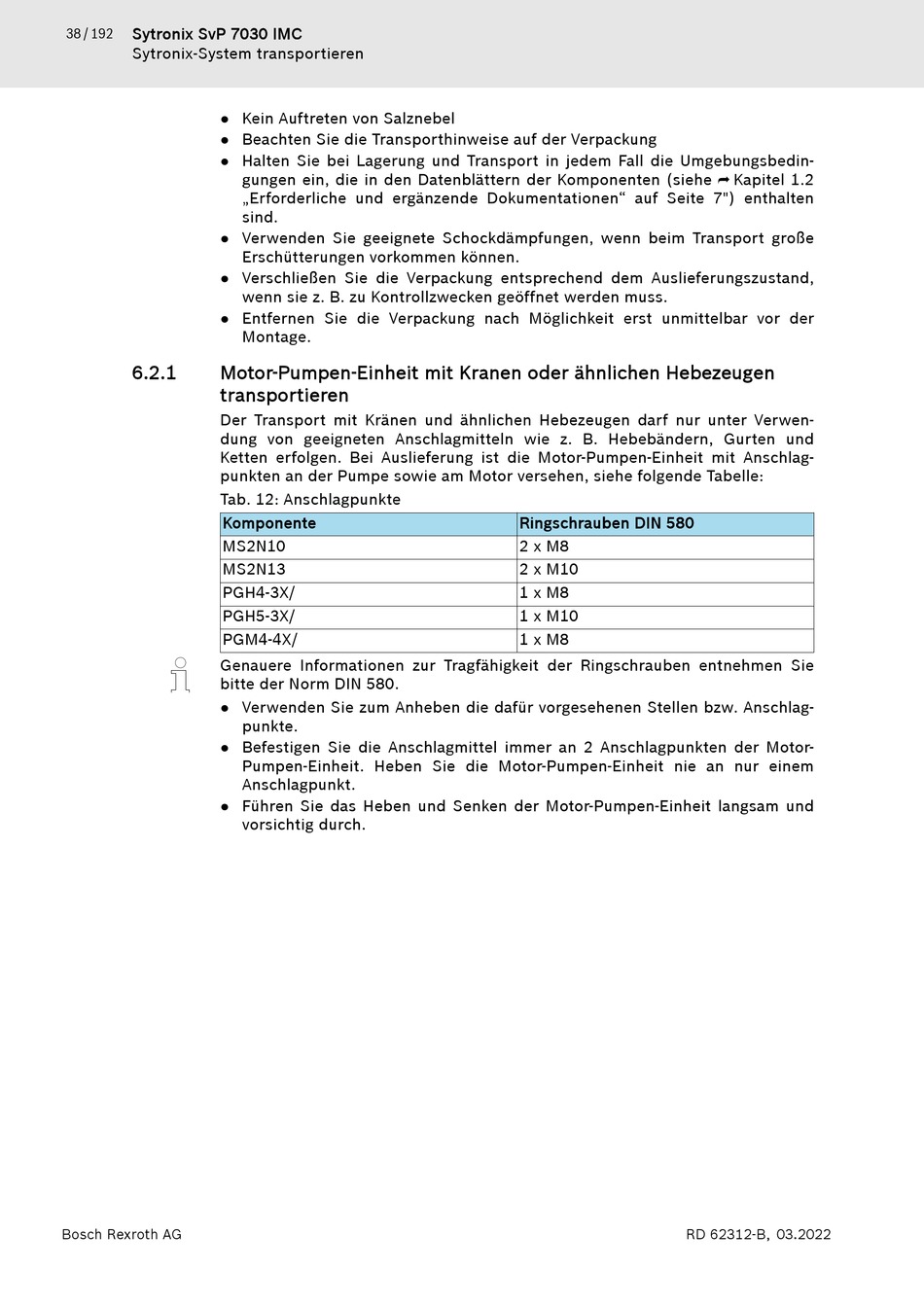

Sytronix SvP 7030 IMC
38 / 192
Sytronix-System transportieren
● Kein Auftreten von Salznebel
● Beachten Sie die Transporthinweise auf der Verpackung
● Halten Sie bei Lagerung und Transport in jedem Fall die Umgebungsbedin-
● Verwenden Sie geeignete Schockdämpfungen, wenn beim Transport große
● Verschließen Sie die Verpackung entsprechend dem Auslieferungszustand,
● Entfernen Sie die Verpackung nach Möglichkeit erst unmittelbar vor der
6.2.1
Motor-Pumpen-Einheit mit Kranen oder ähnlichen Hebezeugen
transportieren
Der Transport mit Kränen und ähnlichen Hebezeugen darf nur unter Verwen-
dung von geeigneten Anschlagmitteln wie z. B. Hebebändern, Gurten und
Ketten erfolgen. Bei Auslieferung ist die Motor-Pumpen-Einheit mit Anschlag-
punkten an der Pumpe sowie am Motor versehen, siehe folgende Tabelle:
Tab. 12: Anschlagpunkte
Komponente
MS2N10
MS2N13
PGH4-3X/
PGH5-3X/
PGM4-4X/
Genauere Informationen zur Tragfähigkeit der Ringschrauben entnehmen Sie
bitte der Norm DIN 580.
● Verwenden Sie zum Anheben die dafür vorgesehenen Stellen bzw. Anschlag-
● Befestigen Sie die Anschlagmittel immer an 2 Anschlagpunkten der Motor-
● Führen Sie das Heben und Senken der Motor-Pumpen-Einheit langsam und
Bosch Rexroth AG
gungen ein, die in den Datenblättern der Komponenten (siehe ⮫ Kapitel 1.2
„Erforderliche und ergänzende Dokumentationen" auf Seite 7") enthalten
sind.
Erschütterungen vorkommen können.
wenn sie z. B. zu Kontrollzwecken geöffnet werden muss.
Montage.
punkte.
Pumpen-Einheit. Heben Sie die Motor-Pumpen-Einheit nie an nur einem
Anschlagpunkt.
vorsichtig durch.
Ringschrauben DIN 580
2 x M8
2 x M10
1 x M8
1 x M10
1 x M8
RD 62312-B, 03.2022
