mit Erdanbindung
Auslieferungszustand

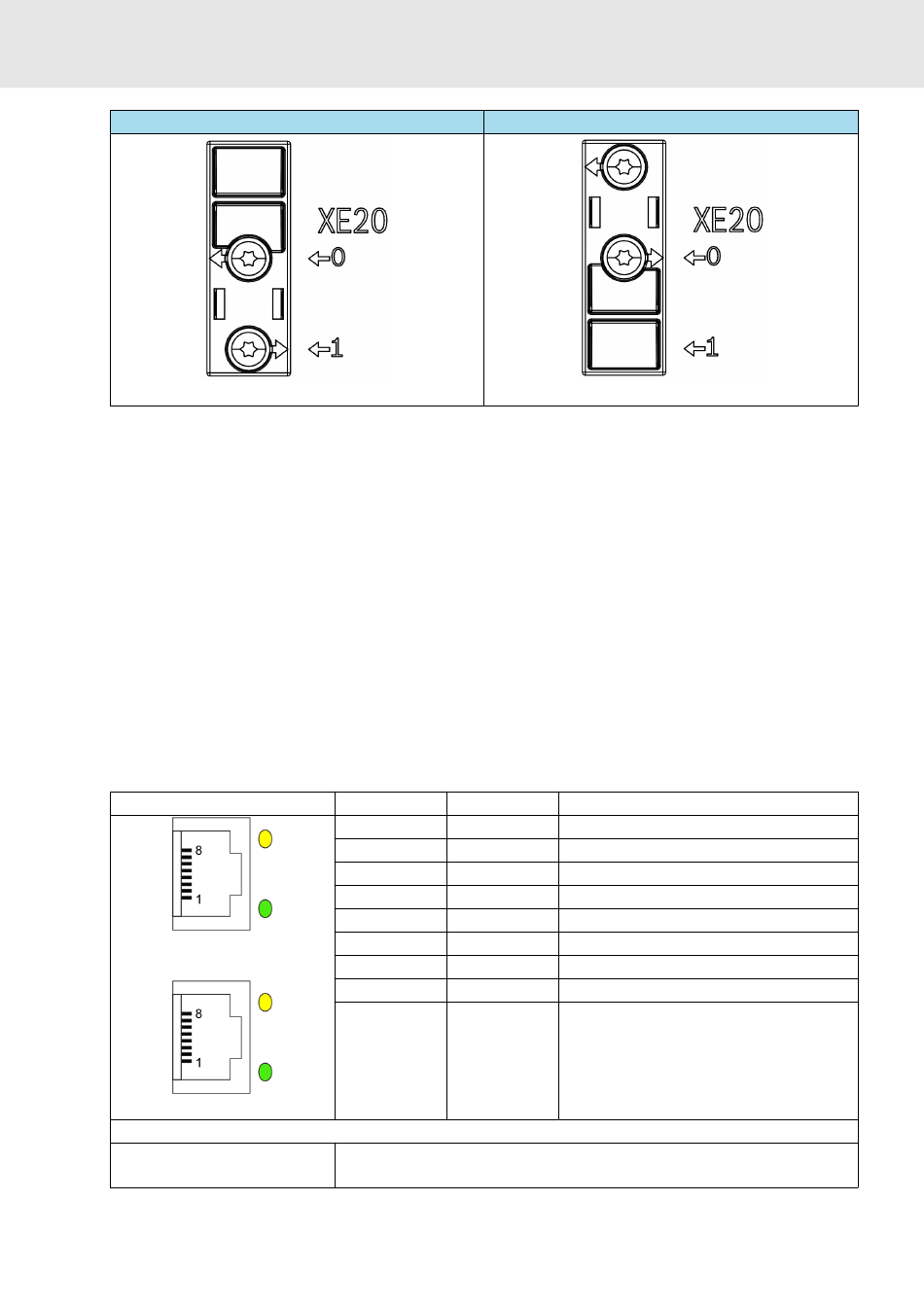

XF21 P1, XF22 P2, Kommunikation (RJ-45)
Beschreibung
Die Anschlussstelle entspricht der Norm IEEE 802.3.
P1, P2
P1 bedeutet "Port 1" und P2 bedeutet "Port 2". Damit kann der Fehlerzähler
der Firmware direkt einem Port zugeordnet werden.
Anschluss
Sercos:
● Eingang: beliebig
● Ausgang: beliebig
EtherCAT:
● Eingang: XF21 P1
● Ausgang: XF22 P2
Tab. 107: Funktion, Anschlussbelegung, Eigenschaften
Ansicht
XF22 P2
XF21 P1
Eigenschaften
Standard
RD 62312-B, 03.2022
Sytronix-System SvP 7030 elektrisch anschließen
Anschluss
Signalname Funktion
8
n. c.
7
n. c.
6
RD-
5
n. c.
4
n. c.
3
RD+
2
TD-
1
TD+
Gehäuse
● Ethernet
● Typ: RJ-45, 8-polig
Sytronix SvP 7030 IMC
ohne Erdanbindung
-
-
Receive, Differential Input -
-
-
Receive, Differential Input +
Transmit, Differential Output -
Transmit, Differential Output +
Schirmanschluss
