Steuerschaltung zum Netzanschluss

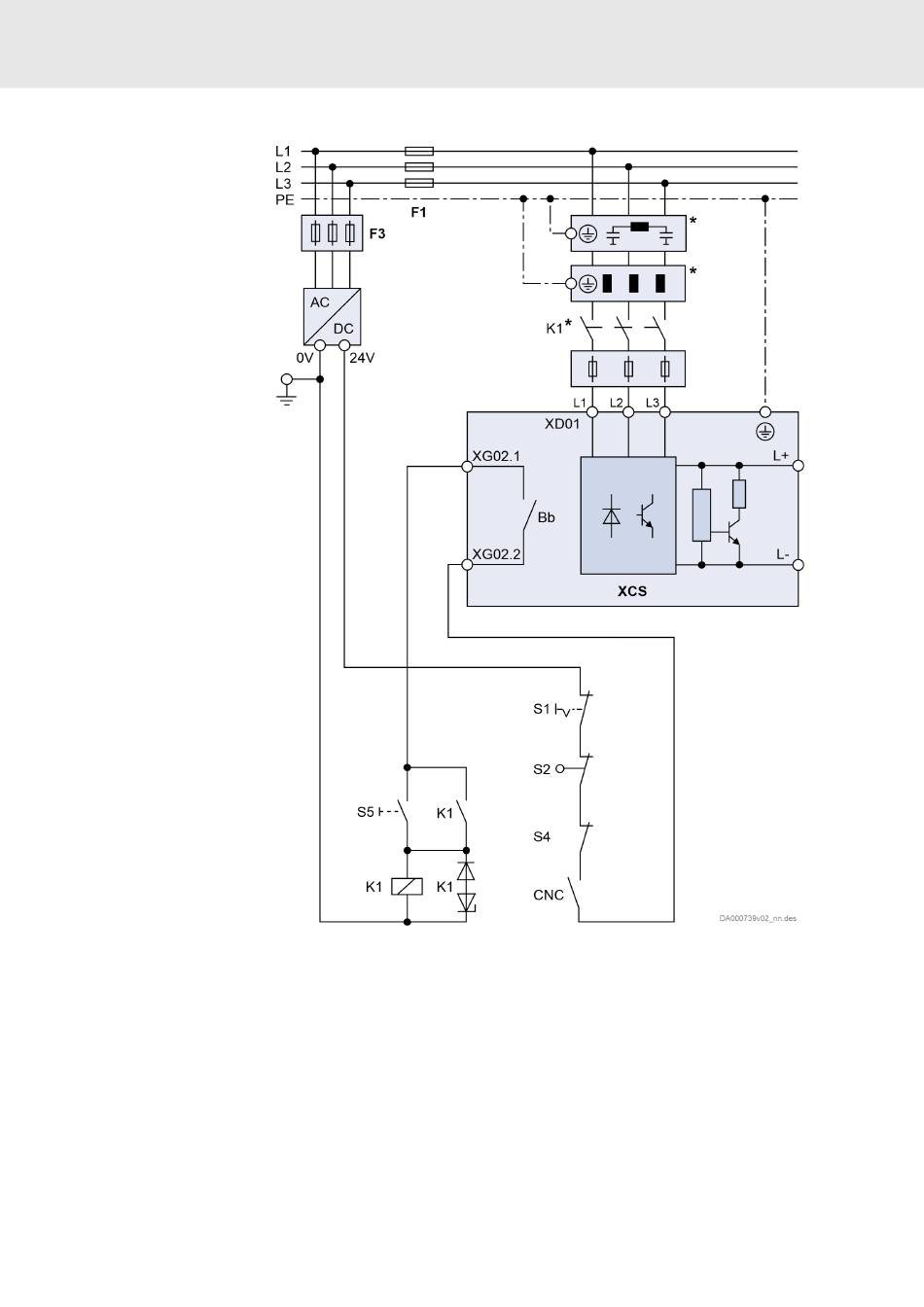

Abb. 36: Steuerschaltung zum Netzanschluss
*
Bb
CNC Schleppfehlermeldung der Steuerung
F1
F3
K1
S1
S2
S4
S5
RD 62312-B, 03.2022
Sytronix-System SvP 7030 elektrisch anschließen
optional
Bb-Relaiskontakt
Sicherung Leistungsversorgung
Sicherung 24-V-Netzteil
externes Netzschütz
NOT-AUS
Achsendlage
Leistung Aus
Leistung Ein
Sytronix SvP 7030 IMC
Bosch Rexroth AG
85 / 192
