Optimaler Ölzustand
Optimaler Ölzustand auf der Oberfläche und darunter

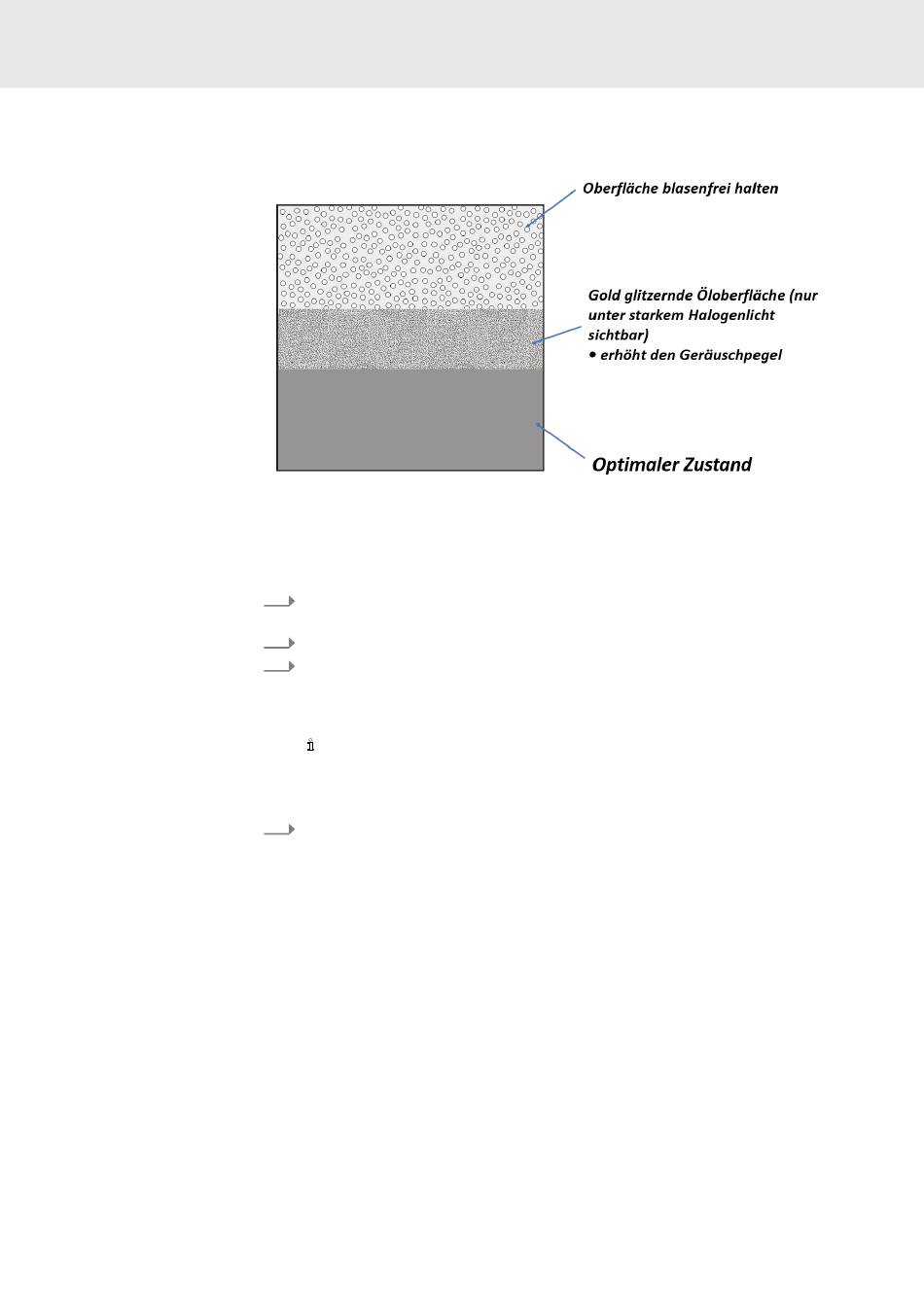

Abb. 21: Optimaler Ölzustand
Anschließen
Um das Sytronix-System an das Hydrauliksystem anzuschließen:
1.
2.
3.
4.
RD 62312-B, 03.2022
Mechanische Montage der Motor-Pumpen-Gruppe
Entfernen Sie die Verschlussschrauben der Anschlüsse, an denen gemäß
Hydraulikschaltplan angeschlossen werden muss.
Verwenden Sie ausschließlich saubere Hydraulikleitungen.
Schließen Sie die Leitungen laut Hydraulikschaltplan an.
An allen Anschlüssen müssen entweder Rohre oder Schläuche gemäß Ein-
bauzeichnung und Maschinen- oder Anlagenschaltplan angeschlossen oder
die Anschlüsse mit geeigneten Verschlussschrauben verschlossen werden.
Die Einbauzeichnung enthält die Maße für alle Anschlüsse an das
Sytronix-System. Beachten Sie auch die Anleitungen der Hersteller der
anderen Hydraulikkomponenten bei der Auswahl der benötigten Werk-
zeuge.:
Stellen Sie sicher, dass
● an Verschraubungen und Flanschen die Überwurfmuttern korrekt ange-
zogen sind (Anziehdrehmomente beachten!). Kennzeichnen Sie alle
überprüften Verschraubungen, z. B. mit Permanentmarker.
● Rohre und Schlauchleitungen und jede Kombination von Anschlussstü-
cken, Kupplungen oder Verbindungsstellen mit Schläuchen oder Rohren
durch einen Sachkundigen auf deren arbeitssicheren Zustand geprüft
werden.
Sytronix SvP 7030 IMC
Bosch Rexroth AG
53 / 192
