Sytronix SvP 7030 IMC
94 / 192
Sytronix-System SvP 7030 elektrisch anschließen
7.5.7

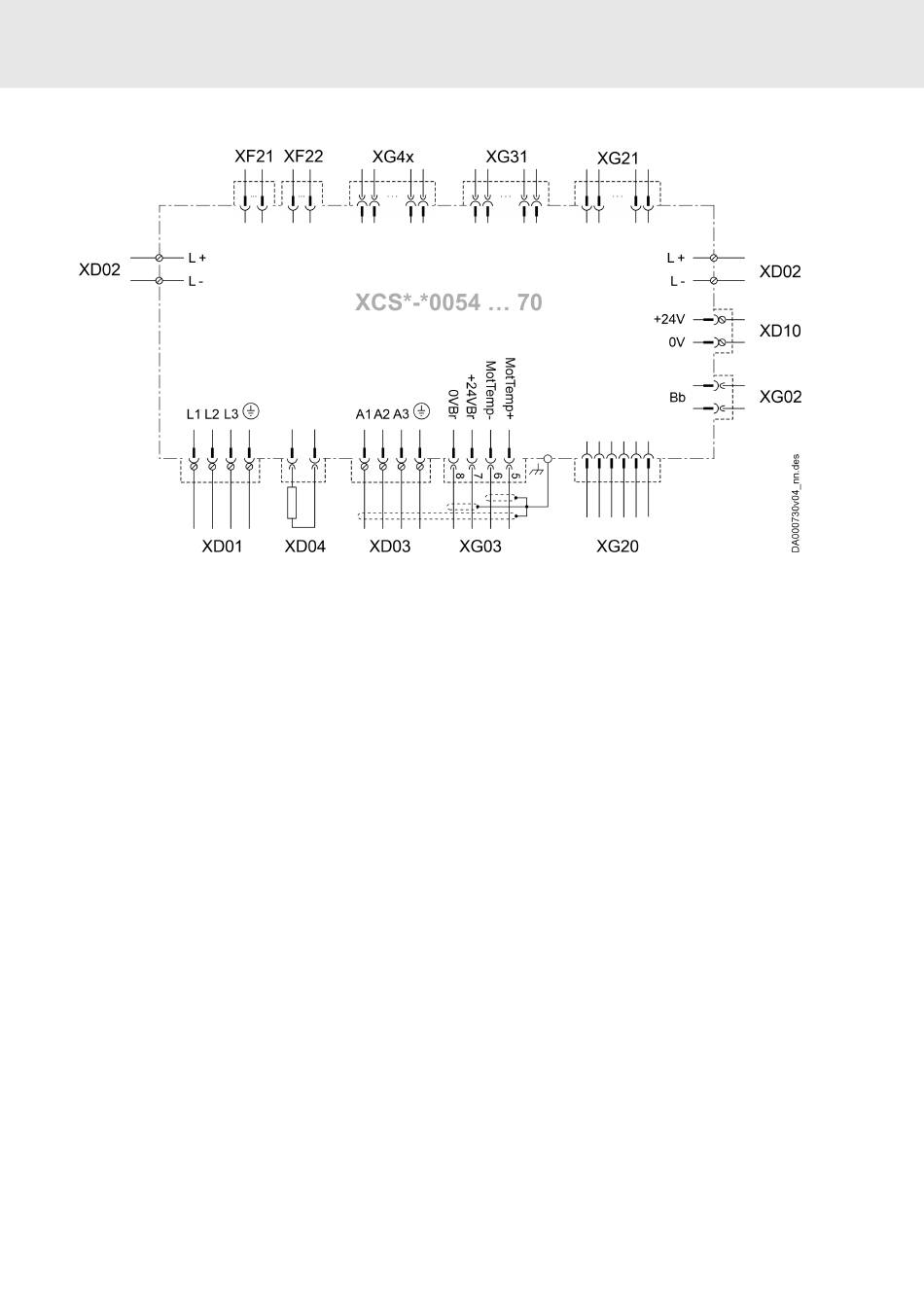

Gesamtanschlussplan XCS*-W0054/W0070
Abb. 42: Gesamtanschlussplan XCS*-W0054/W0070
XD01
Netz
XD02
Zwischenkreis
XD03
Motor
XD04
externer Bremswiderstand
XD10
Steuerspannung
XF21, XF22 Kommunikation
XG02
Betriebsbereit-Relaiskontakt
Bosch Rexroth AG
XG03
Motortemperaturüberwachung und
Motorhaltebremse
XG20
digitaler Geber
XG21
Multigeber (optional)
XG31
digitale Ein-/Ausgänge; analoger Ein-
gang
XG4x
Sicherheitstechnik
RD 62312-B, 03.2022
