Anschlussplan

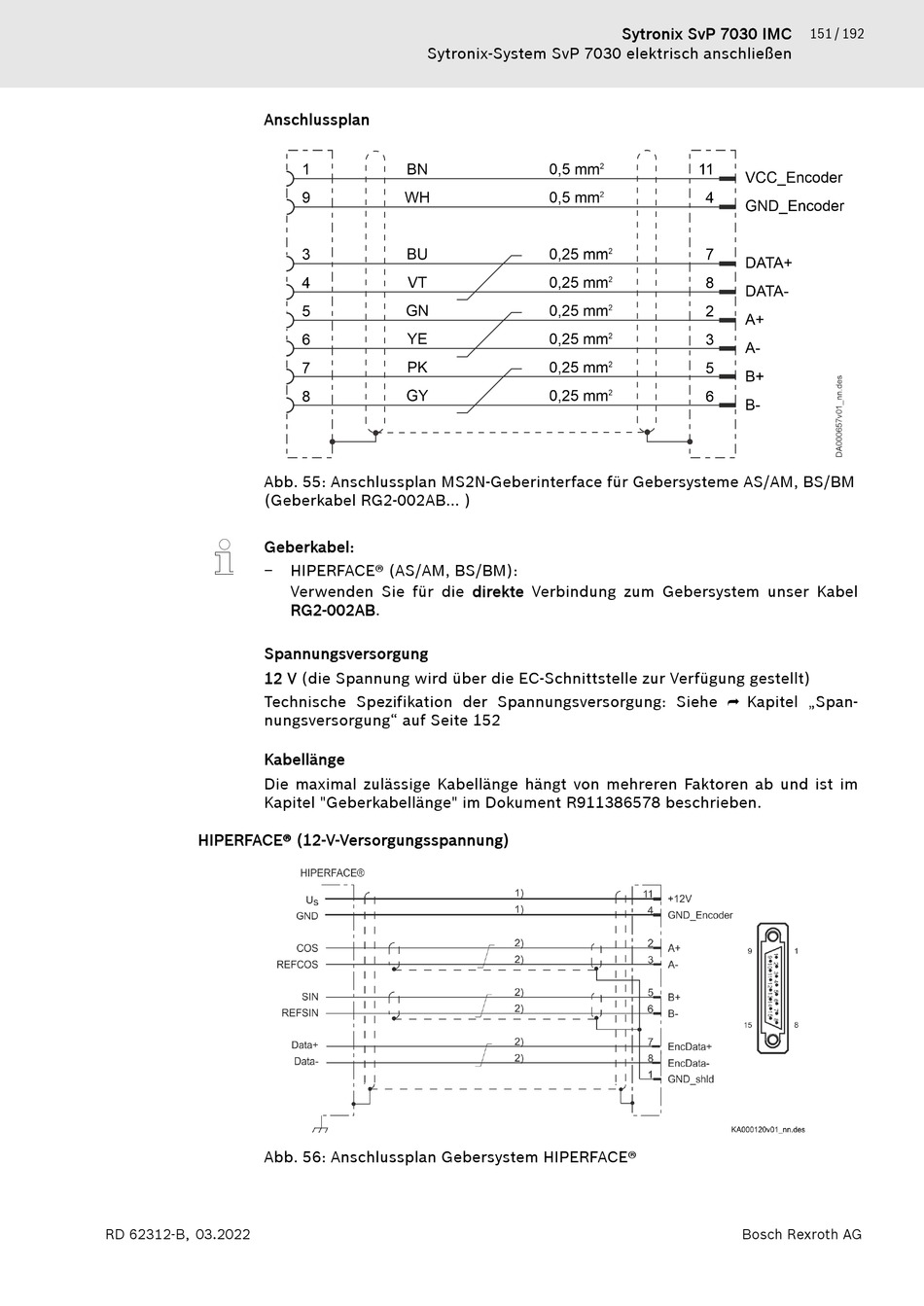

Abb. 55: Anschlussplan MS2N-Geberinterface für Gebersysteme AS/AM, BS/BM
(Geberkabel RG2-002AB... )
Geberkabel:
−
Spannungsversorgung
12 V (die Spannung wird über die EC-Schnittstelle zur Verfügung gestellt)
Technische Spezifikation der Spannungsversorgung: Siehe ⮫ Kapitel „Span-
nungsversorgung" auf Seite 152
Kabellänge
Die maximal zulässige Kabellänge hängt von mehreren Faktoren ab und ist im
Kapitel "Geberkabellänge" im Dokument R911386578 beschrieben.
HIPERFACE® (12-V-Versorgungsspannung)
Abb. 56: Anschlussplan Gebersystem HIPERFACE®
RD 62312-B, 03.2022
Sytronix-System SvP 7030 elektrisch anschließen
HIPERFACE® (AS/AM, BS/BM):
Verwenden Sie für die direkte Verbindung zum Gebersystem unser Kabel
RG2-002AB.
Sytronix SvP 7030 IMC
Bosch Rexroth AG
151 / 192
