7.5.6

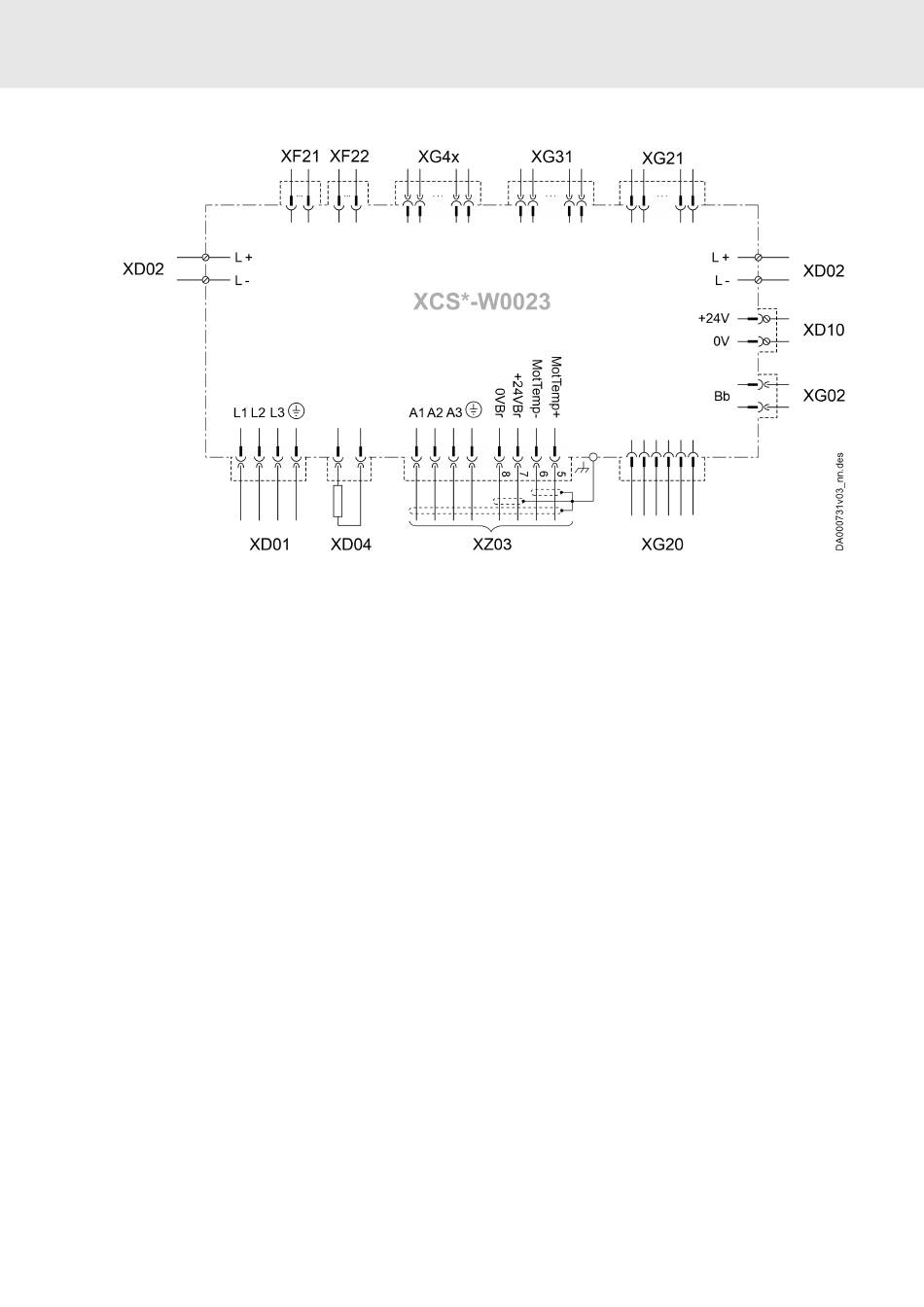

Gesamtanschlussplan XCS*-W0023
Abb. 41: Gesamtanschlussplan XCS*-W0023
XD01
Netz
XD02
Zwischenkreis
XD04
interner/externer Bremswiderstand
XD10
Steuerspannung
XF21, XF22 Kommunikation
XG02
Betriebsbereit-Relaiskontakt
XG20
digitaler Geber
RD 62312-B, 03.2022
Sytronix-System SvP 7030 elektrisch anschließen
XG21
Multigeber (optional)
XG31
digitale Ein-/Ausgänge; analoger Ein-
gang
XG4x
Sicherheitstechnik
XZ03
Motor, Motortemperaturüberwa-
chung, Motorhaltebremse
Sytronix SvP 7030 IMC
Bosch Rexroth AG
93 / 192
