Anschließen
Digitale Sensoren und Aktuatoren anschließen
6 Anschließen
6.1 Versorgungsspannung und IO-Link anschließen
Zum Anschluss an IO-Link und die Versorgungsspannung ist ein 5-poliger M12-Steckverbinder
vorhanden.

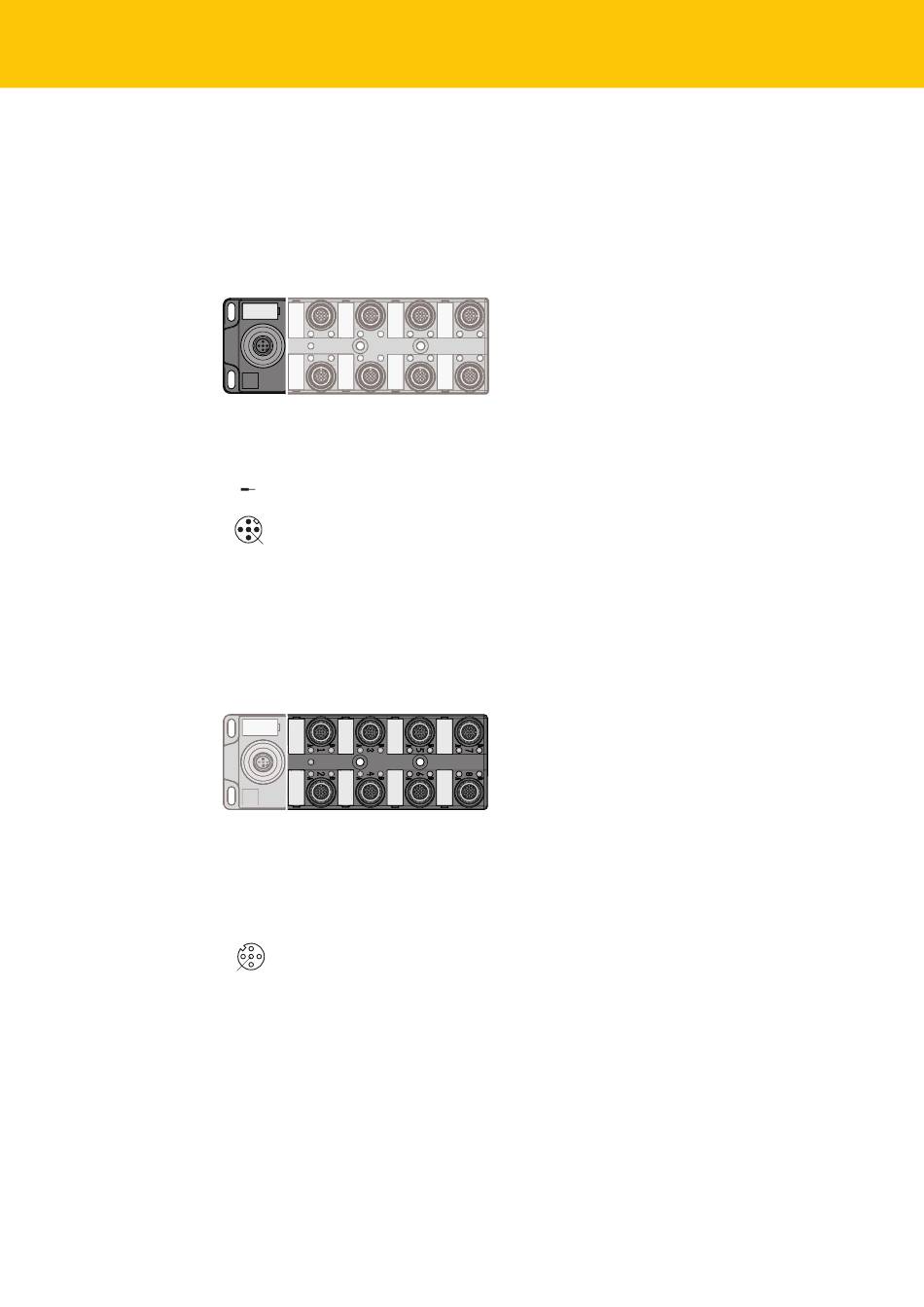

Abb. 3: M12-Steckverbinder zum Anschluss an IO-Link
„
Gerät gemäß Pinbelegung an die Versorgungsspannung und IO-Link anschließen.
2
3
4
Abb. 4: Pinbelegung IO-Link
6.2 Digitale Sensoren und Aktuatoren anschließen
Zum Anschluss von digitalen Sensoren und Aktuatoren sind 5-polige M12-Steckverbinder vor-
handen.
Abb. 5: M12-Steckverbinder zum Anschluss von digitalen Sensoren und Aktuatoren (C1...C8)
„
Sensoren und Aktuatoren gemäß Pinbelegung an das Gerät anschließen.
v
2
1
5 4
C1...C8
Abb. 6: Pinbelegung TBIL-M1-16DXP (C1...C8)
10
1 = 24 VDC
2 = n.c.
1
3 = GND
4 = C/Q (IO-Link)
5
5 = FE
1 = V
AUX
2 = Signal In/Out
3
3 = GND
4 = Signal In/Out
5 = FE
