9.4.2 Prüfwerkzeuge für die Konfiguration
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Zubehör MSTR2 an.
✓
Die Zweige View configuration data [n] zeigen die erwartete Konfiguration für alle Posi‐
tionen der Flexi-Loop-Knoten an. Sie zeigen auch Informationen zu dem an dieser
Position tatsächlich befindlichen Flexi-Loop-Knoten an.
Mithilfe der SPS lesen Sie Informationen aus dem Flexi-Loop-Zubehör MSTR2 aus.
In der Konfigurationssoftware der Standardsteuerung als Observer anmelden.
b
Beim verwendeten IO-Link-Port zu Parameter wechseln.
b
Im Befehlsbaum zu Observation Menu wechseln.
b
Den Zweig Config. Check öffnen.
b
✓
Prüfoptionen für die Konfiguration werden angezeigt.

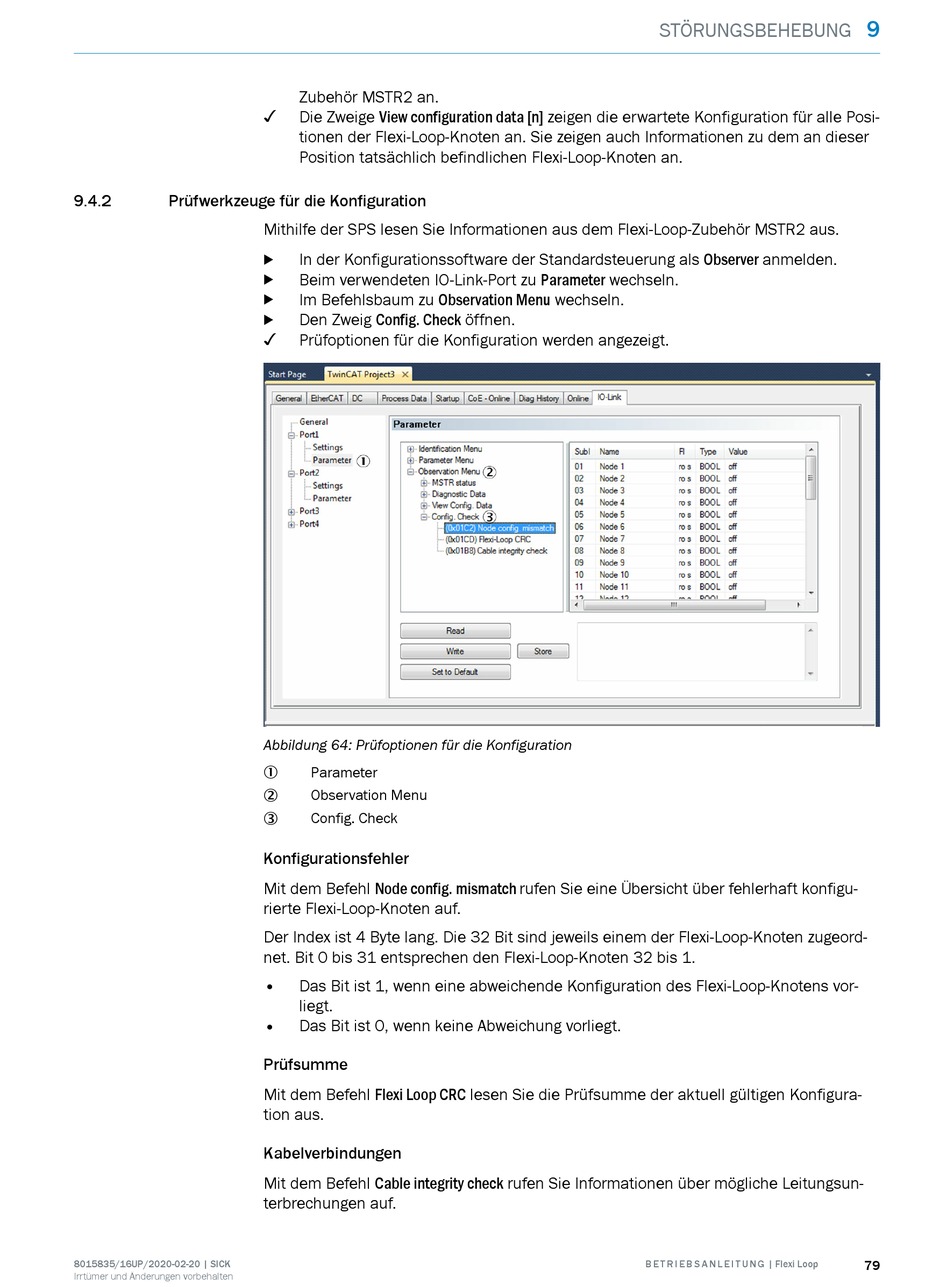

Abbildung 64: Prüfoptionen für die Konfiguration
Parameter
1
Observation Menu
2
Config. Check
3
Konfigurationsfehler
Mit dem Befehl Node config. mismatch rufen Sie eine Übersicht über fehlerhaft konfigu‐
rierte Flexi-Loop-Knoten auf.
Der Index ist 4 Byte lang. Die 32 Bit sind jeweils einem der Flexi-Loop-Knoten zugeord‐
net. Bit 0 bis 31 entsprechen den Flexi-Loop-Knoten 32 bis 1.
•
Das Bit ist 1, wenn eine abweichende Konfiguration des Flexi-Loop-Knotens vor‐
liegt.
• Das Bit ist 0, wenn keine Abweichung vorliegt.
Prüfsumme
Mit dem Befehl Flexi Loop CRC lesen Sie die Prüfsumme der aktuell gültigen Konfigura‐
tion aus.
Kabelverbindungen
Mit dem Befehl Cable integrity check rufen Sie Informationen über mögliche Leitungsun‐
terbrechungen auf.
