4.4.2

Realisierung einer Sicherheitszuhaltung

4.4.2.1

Anschluss am EMSS-Knoten

8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Vorgehensweise
Eine oder mehrere Rücksetztasten an den nicht sicheren Eingängen der Flexi-
b
Loop-Knoten FLN-EMSS1100108 oder FLN-OSSD1100108 anschließen. Alle
nicht sicheren Eingänge (AUX_IN) wirken auf den nicht sicheren Ausgang
(AUX_OUT) des Flexi-Loop-Zubehörs MSTR2.
Dieses Signal in die Rücksetzfunktion der Sicherheitssteuerung Flexi Classic ein‐
b
binden. Beachten Sie die Hinweise zu Rücksetzen und Schützkontrolle in der
Betriebsanleitung „Flexi Classic Modulare Sicherheitssteuerung" Art.-Nr.
8011737.

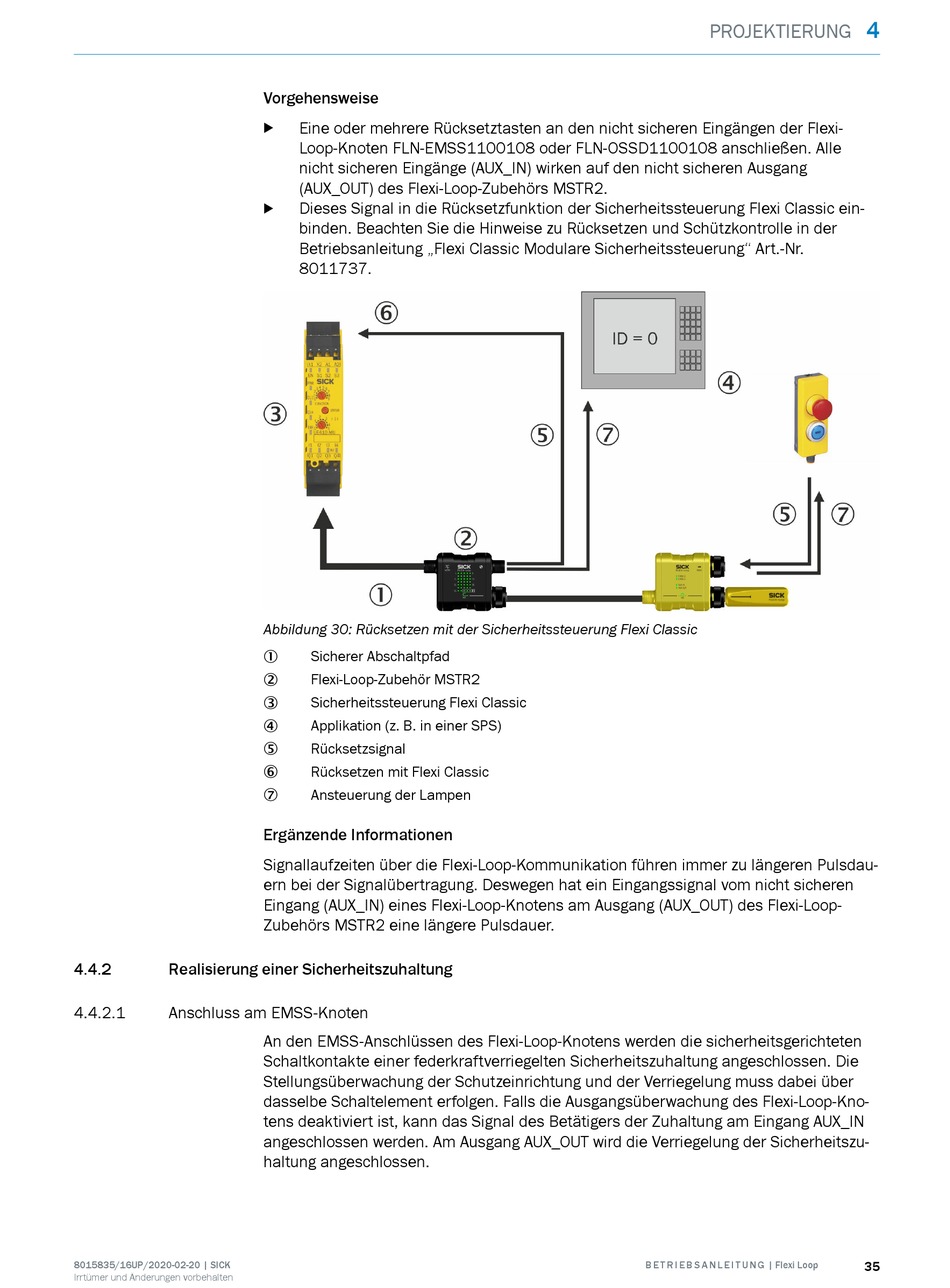

Abbildung 30: Rücksetzen mit der Sicherheitssteuerung Flexi Classic
Sicherer Abschaltpfad
1
Flexi-Loop-Zubehör MSTR2
2
Sicherheitssteuerung Flexi Classic
3
Applikation (z. B. in einer SPS)
4
Rücksetzsignal
5
Rücksetzen mit Flexi Classic
6
Ansteuerung der Lampen
7
Ergänzende Informationen
Signallaufzeiten über die Flexi-Loop-Kommunikation führen immer zu längeren Pulsdau‐
ern bei der Signalübertragung. Deswegen hat ein Eingangssignal vom nicht sicheren
Eingang (AUX_IN) eines Flexi-Loop-Knotens am Ausgang (AUX_OUT) des Flexi-Loop-
Zubehörs MSTR2 eine längere Pulsdauer.
An den EMSS-Anschlüssen des Flexi-Loop-Knotens werden die sicherheitsgerichteten
Schaltkontakte einer federkraftverriegelten Sicherheitszuhaltung angeschlossen. Die
Stellungsüberwachung der Schutzeinrichtung und der Verriegelung muss dabei über
dasselbe Schaltelement erfolgen. Falls die Ausgangsüberwachung des Flexi-Loop-Kno‐
tens deaktiviert ist, kann das Signal des Betätigers der Zuhaltung am Eingang AUX_IN
angeschlossen werden. Am Ausgang AUX_OUT wird die Verriegelung der Sicherheitszu‐
haltung angeschlossen.
