Montage; Montage Im Kabelkanal; Montage Mit Kabelbinder - SICK Flexi Loop Betriebsanleitung

5

MONTAGE

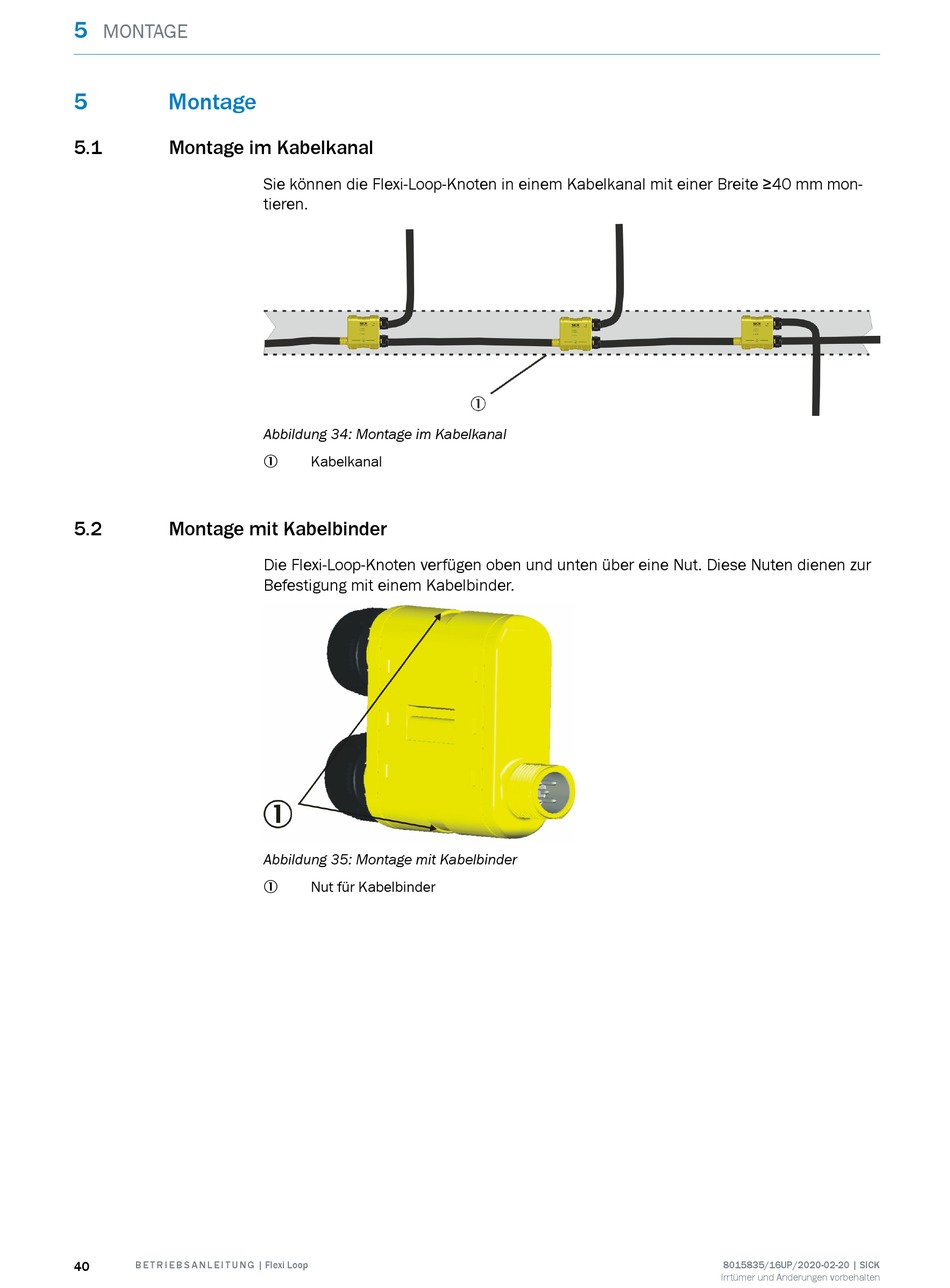

5 Montage
5.1

Montage im Kabelkanal

5.2

Montage mit Kabelbinder

40 B E T R I E B S A N L E I T U N G | Flexi Loop
Sie können die Flexi-Loop-Knoten in einem Kabelkanal mit einer Breite ≥40 mm mon‐
tieren.
Abbildung 34: Montage im Kabelkanal
Kabelkanal
1
Die Flexi-Loop-Knoten verfügen oben und unten über eine Nut. Diese Nuten dienen zur
Befestigung mit einem Kabelbinder.
Abbildung 35: Montage mit Kabelbinder
Nut für Kabelbinder
1
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
