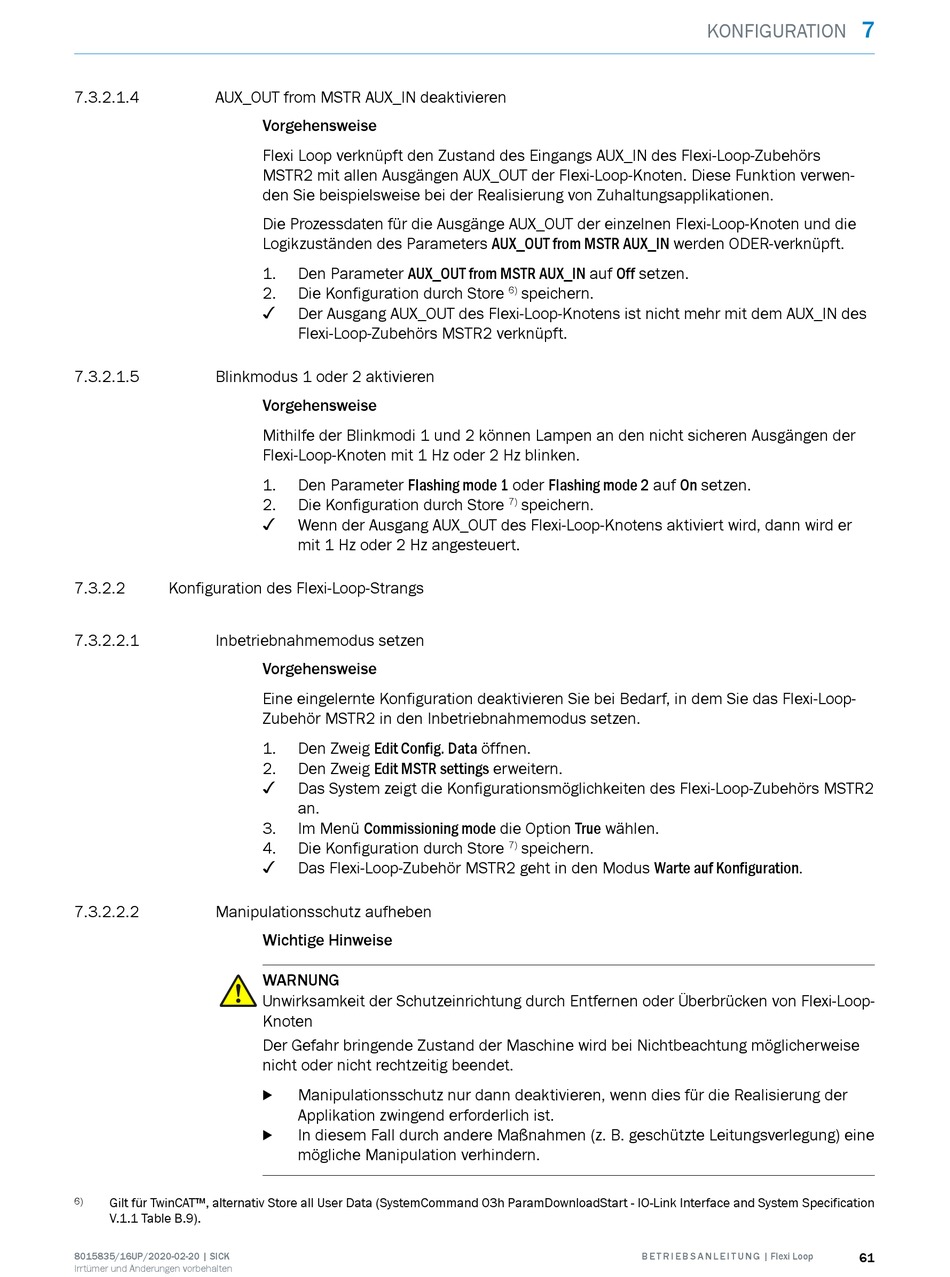

7.3.2.1.4

AUX_OUT from MSTR AUX_IN deaktivieren

7.3.2.1.5

Blinkmodus 1 oder 2 aktivieren

7.3.2.2 Konfiguration des Flexi-Loop-Strangs
7.3.2.2.1 Inbetriebnahmemodus setzen
7.3.2.2.2 Manipulationsschutz aufheben
Gilt für TwinCAT™, alternativ Store all User Data (SystemCommand 03h ParamDownloadStart - IO-Link Interface and System Specification
6)
V.1.1 Table B.9).
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Vorgehensweise
Flexi Loop verknüpft den Zustand des Eingangs AUX_IN des Flexi-Loop-Zubehörs
MSTR2 mit allen Ausgängen AUX_OUT der Flexi-Loop-Knoten. Diese Funktion verwen‐
den Sie beispielsweise bei der Realisierung von Zuhaltungsapplikationen.
Die Prozessdaten für die Ausgänge AUX_OUT der einzelnen Flexi-Loop-Knoten und die
Logikzuständen des Parameters AUX_OUT from MSTR AUX_IN werden ODER-verknüpft.
1. Den Parameter AUX_OUT from MSTR AUX_IN auf Off setzen.
2. Die Konfiguration durch Store
✓
Der Ausgang AUX_OUT des Flexi-Loop-Knotens ist nicht mehr mit dem AUX_IN des
Flexi-Loop-Zubehörs MSTR2 verknüpft.
Vorgehensweise
Mithilfe der Blinkmodi 1 und 2 können Lampen an den nicht sicheren Ausgängen der
Flexi-Loop-Knoten mit 1 Hz oder 2 Hz blinken.
1. Den Parameter Flashing mode 1 oder Flashing mode 2 auf On setzen.
2. Die Konfiguration durch Store
✓
Wenn der Ausgang AUX_OUT des Flexi-Loop-Knotens aktiviert wird, dann wird er
mit 1 Hz oder 2 Hz angesteuert.
Vorgehensweise
Eine eingelernte Konfiguration deaktivieren Sie bei Bedarf, in dem Sie das Flexi-Loop-
Zubehör MSTR2 in den Inbetriebnahmemodus setzen.
1. Den Zweig Edit Config. Data öffnen.
2. Den Zweig Edit MSTR settings erweitern.
✓
Das System zeigt die Konfigurationsmöglichkeiten des Flexi-Loop-Zubehörs MSTR2
an.
3. Im Menü Commissioning mode die Option True wählen.
4. Die Konfiguration durch Store
✓
Das Flexi-Loop-Zubehör MSTR2 geht in den Modus Warte auf Konfiguration.
Wichtige Hinweise
WARNUNG
Unwirksamkeit der Schutzeinrichtung durch Entfernen oder Überbrücken von Flexi-Loop-
Knoten
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Manipulationsschutz nur dann deaktivieren, wenn dies für die Realisierung der
b
Applikation zwingend erforderlich ist.
In diesem Fall durch andere Maßnahmen (z. B. geschützte Leitungsverlegung) eine
b
mögliche Manipulation verhindern.
speichern.
6)
speichern.
7)
7) speichern.
