3.2.2

Arbeitsweise Flexi Loop an Flexi Classic

8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten

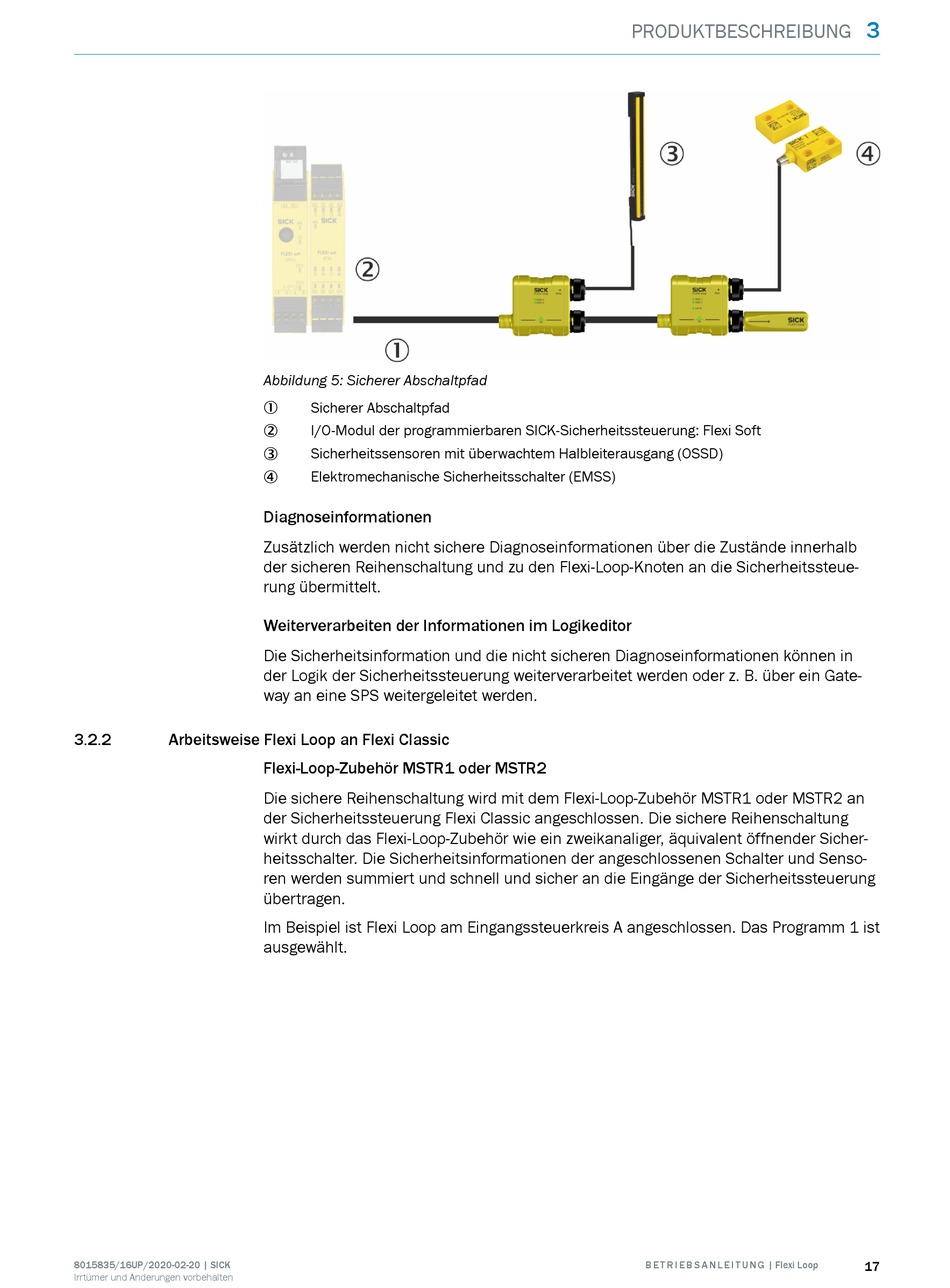

Abbildung 5: Sicherer Abschaltpfad
Sicherer Abschaltpfad
1
I/O-Modul der programmierbaren SICK-Sicherheitssteuerung: Flexi Soft
2
Sicherheitssensoren mit überwachtem Halbleiterausgang (OSSD)
3
Elektromechanische Sicherheitsschalter (EMSS)
4
Diagnoseinformationen
Zusätzlich werden nicht sichere Diagnoseinformationen über die Zustände innerhalb
der sicheren Reihenschaltung und zu den Flexi-Loop-Knoten an die Sicherheitssteue‐
rung übermittelt.
Weiterverarbeiten der Informationen im Logikeditor
Die Sicherheitsinformation und die nicht sicheren Diagnoseinformationen können in
der Logik der Sicherheitssteuerung weiterverarbeitet werden oder z. B. über ein Gate‐
way an eine SPS weitergeleitet werden.
Flexi-Loop-Zubehör MSTR1 oder MSTR2
Die sichere Reihenschaltung wird mit dem Flexi-Loop-Zubehör MSTR1 oder MSTR2 an
der Sicherheitssteuerung Flexi Classic angeschlossen. Die sichere Reihenschaltung
wirkt durch das Flexi-Loop-Zubehör wie ein zweikanaliger, äquivalent öffnender Sicher‐
heitsschalter. Die Sicherheitsinformationen der angeschlossenen Schalter und Senso‐
ren werden summiert und schnell und sicher an die Eingänge der Sicherheitssteuerung
übertragen.
Im Beispiel ist Flexi Loop am Eingangssteuerkreis A angeschlossen. Das Programm 1 ist
ausgewählt.
