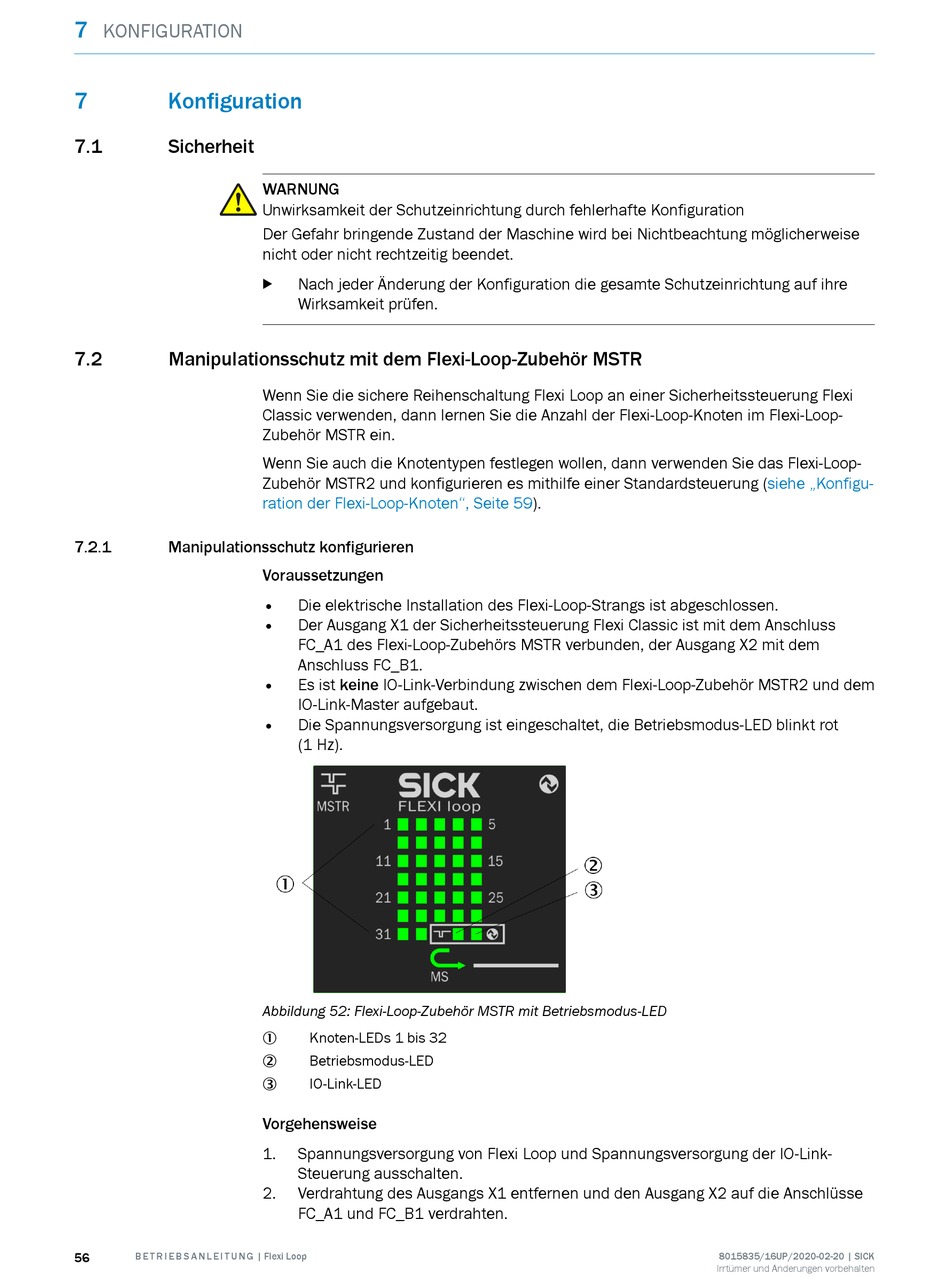

7

KONFIGURATION

7 Konfiguration
7.1

Sicherheit

7.2 Manipulationsschutz mit dem Flexi-Loop-Zubehör MSTR
7.2.1

Manipulationsschutz konfigurieren

56 B E T R I E B S A N L E I T U N G | Flexi Loop
WARNUNG
Unwirksamkeit der Schutzeinrichtung durch fehlerhafte Konfiguration
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nach jeder Änderung der Konfiguration die gesamte Schutzeinrichtung auf ihre
b
Wirksamkeit prüfen.
Wenn Sie die sichere Reihenschaltung Flexi Loop an einer Sicherheitssteuerung Flexi
Classic verwenden, dann lernen Sie die Anzahl der Flexi-Loop-Knoten im Flexi-Loop-
Zubehör MSTR ein.
Wenn Sie auch die Knotentypen festlegen wollen, dann verwenden Sie das Flexi-Loop-
Zubehör MSTR2 und konfigurieren es mithilfe einer Standardsteuerung
ration der Flexi-Loop-Knoten", Seite
Voraussetzungen
•
Die elektrische Installation des Flexi-Loop-Strangs ist abgeschlossen.
• Der Ausgang X1 der Sicherheitssteuerung Flexi Classic ist mit dem Anschluss
FC_A1 des Flexi-Loop-Zubehörs MSTR verbunden, der Ausgang X2 mit dem
Anschluss FC_B1.
• Es ist keine IO-Link-Verbindung zwischen dem Flexi-Loop-Zubehör MSTR2 und dem
IO-Link-Master aufgebaut.
• Die Spannungsversorgung ist eingeschaltet, die Betriebsmodus-LED blinkt rot
(1 Hz).
Abbildung 52: Flexi-Loop-Zubehör MSTR mit Betriebsmodus-LED
Knoten-LEDs 1 bis 32
1
Betriebsmodus-LED
2
IO-Link-LED
3
Vorgehensweise
1. Spannungsversorgung von Flexi Loop und Spannungsversorgung der IO-Link-
Steuerung ausschalten.
2. Verdrahtung des Ausgangs X1 entfernen und den Ausgang X2 auf die Anschlüsse
FC_A1 und FC_B1 verdrahten.
59).
(siehe „Konfigu‐
