Zuhaltung mit der Sicherheitssteuerung Flexi Classic
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten

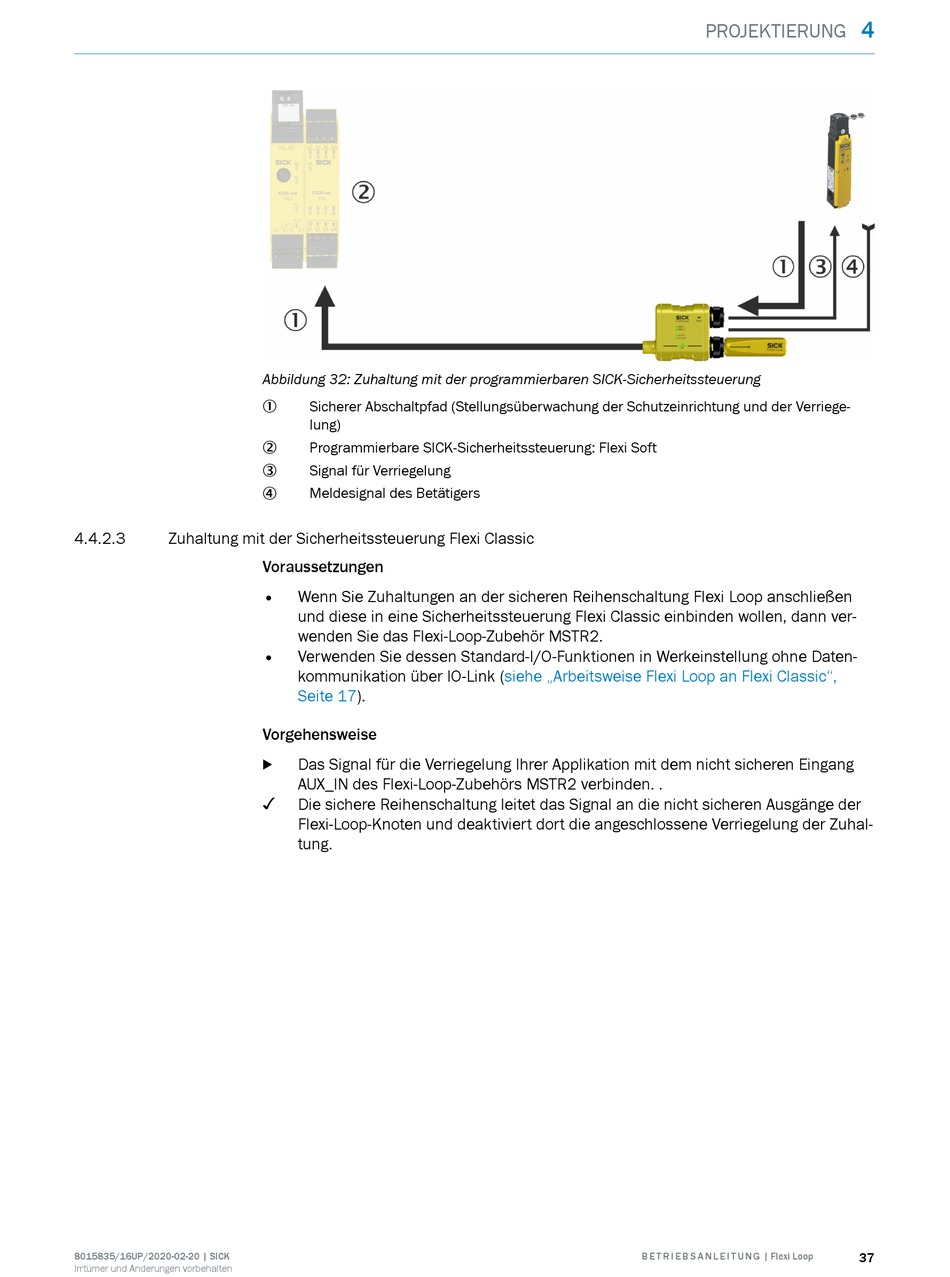

Abbildung 32: Zuhaltung mit der programmierbaren SICK-Sicherheitssteuerung
Sicherer Abschaltpfad (Stellungsüberwachung der Schutzeinrichtung und der Verriege‐
1
lung)
Programmierbare SICK-Sicherheitssteuerung: Flexi Soft
2
Signal für Verriegelung
3
Meldesignal des Betätigers
4
Voraussetzungen
•
Wenn Sie Zuhaltungen an der sicheren Reihenschaltung Flexi Loop anschließen
und diese in eine Sicherheitssteuerung Flexi Classic einbinden wollen, dann ver‐
wenden Sie das Flexi-Loop-Zubehör MSTR2.
•
Verwenden Sie dessen Standard-I/O-Funktionen in Werkeinstellung ohne Daten‐
kommunikation über IO-Link
Seite
17).
Vorgehensweise
Das Signal für die Verriegelung Ihrer Applikation mit dem nicht sicheren Eingang
b
AUX_IN des Flexi-Loop-Zubehörs MSTR2 verbinden. .
✓
Die sichere Reihenschaltung leitet das Signal an die nicht sicheren Ausgänge der
Flexi-Loop-Knoten und deaktiviert dort die angeschlossene Verriegelung der Zuhal‐
tung.
(siehe „Arbeitsweise Flexi Loop an Flexi Classic",
