4
PROJEKTIERUNG
38 B E T R I E B S A N L E I T U N G | Flexi Loop

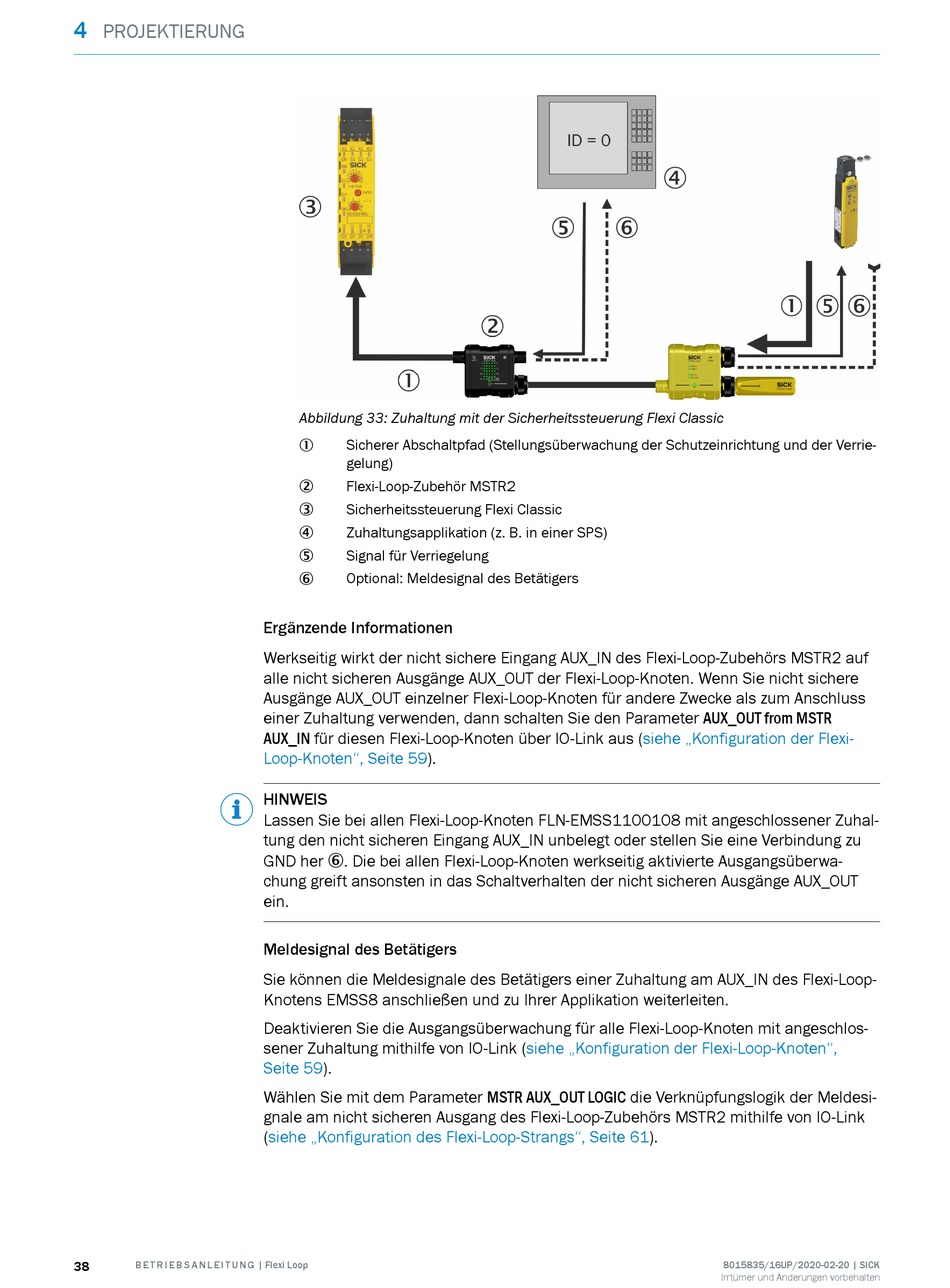

Abbildung 33: Zuhaltung mit der Sicherheitssteuerung Flexi Classic
Sicherer Abschaltpfad (Stellungsüberwachung der Schutzeinrichtung und der Verrie‐
1
gelung)
Flexi-Loop-Zubehör MSTR2
2
Sicherheitssteuerung Flexi Classic
3
Zuhaltungsapplikation (z. B. in einer SPS)
4
Signal für Verriegelung
5
Optional: Meldesignal des Betätigers
6
Ergänzende Informationen
Werkseitig wirkt der nicht sichere Eingang AUX_IN des Flexi-Loop-Zubehörs MSTR2 auf
alle nicht sicheren Ausgänge AUX_OUT der Flexi-Loop-Knoten. Wenn Sie nicht sichere
Ausgänge AUX_OUT einzelner Flexi-Loop-Knoten für andere Zwecke als zum Anschluss
einer Zuhaltung verwenden, dann schalten Sie den Parameter AUX_OUT from MSTR
AUX_IN für diesen Flexi-Loop-Knoten über IO-Link aus
Loop-Knoten", Seite 59).
HINWEIS
Lassen Sie bei allen Flexi-Loop-Knoten FLN-EMSS1100108 mit angeschlossener Zuhal‐
tung den nicht sicheren Eingang AUX_IN unbelegt oder stellen Sie eine Verbindung zu
GND her 6. Die bei allen Flexi-Loop-Knoten werkseitig aktivierte Ausgangsüberwa‐
chung greift ansonsten in das Schaltverhalten der nicht sicheren Ausgänge AUX_OUT
ein.
Meldesignal des Betätigers
Sie können die Meldesignale des Betätigers einer Zuhaltung am AUX_IN des Flexi-Loop-
Knotens EMSS8 anschließen und zu Ihrer Applikation weiterleiten.
Deaktivieren Sie die Ausgangsüberwachung für alle Flexi-Loop-Knoten mit angeschlos‐
sener Zuhaltung mithilfe von IO-Link
Seite 59).
Wählen Sie mit dem Parameter MSTR AUX_OUT LOGIC die Verknüpfungslogik der Meldesi‐
gnale am nicht sicheren Ausgang des Flexi-Loop-Zubehörs MSTR2 mithilfe von IO-Link
(siehe „Konfiguration des Flexi-Loop-Strangs", Seite
(siehe „Konfiguration der Flexi-
(siehe „Konfiguration der Flexi-Loop-Knoten",
61).
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
