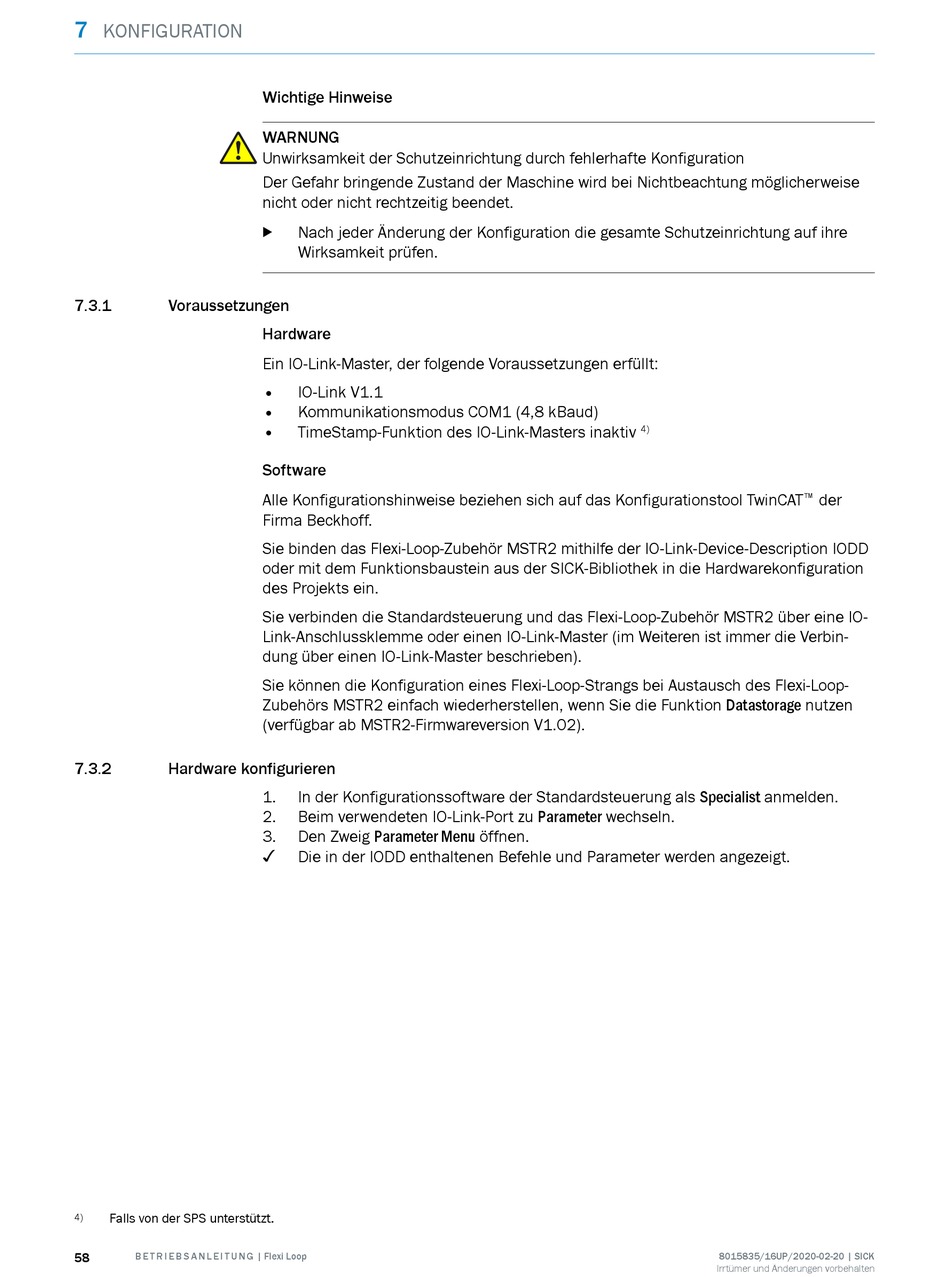

7
KONFIGURATION
7.3.1

Voraussetzungen

7.3.2

Hardware konfigurieren

Falls von der SPS unterstützt.
4)
58 B E T R I E B S A N L E I T U N G | Flexi Loop
Wichtige Hinweise
WARNUNG
Unwirksamkeit der Schutzeinrichtung durch fehlerhafte Konfiguration
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nach jeder Änderung der Konfiguration die gesamte Schutzeinrichtung auf ihre
b
Wirksamkeit prüfen.
Hardware
Ein IO-Link-Master, der folgende Voraussetzungen erfüllt:
• IO-Link V1.1
• Kommunikationsmodus COM1 (4,8 kBaud)
• TimeStamp-Funktion des IO-Link-Masters inaktiv
Software
Alle Konfigurationshinweise beziehen sich auf das Konfigurationstool TwinCAT
Firma Beckhoff.
Sie binden das Flexi-Loop-Zubehör MSTR2 mithilfe der IO-Link-Device-Description IODD
oder mit dem Funktionsbaustein aus der SICK-Bibliothek in die Hardwarekonfiguration
des Projekts ein.
Sie verbinden die Standardsteuerung und das Flexi-Loop-Zubehör MSTR2 über eine IO-
Link-Anschlussklemme oder einen IO-Link-Master (im Weiteren ist immer die Verbin‐
dung über einen IO-Link-Master beschrieben).
Sie können die Konfiguration eines Flexi-Loop-Strangs bei Austausch des Flexi-Loop-
Zubehörs MSTR2 einfach wiederherstellen, wenn Sie die Funktion Datastorage nutzen
(verfügbar ab MSTR2-Firmwareversion V1.02).
1. In der Konfigurationssoftware der Standardsteuerung als Specialist anmelden.
2. Beim verwendeten IO-Link-Port zu Parameter wechseln.
3. Den Zweig Parameter Menu öffnen.
✓
Die in der IODD enthaltenen Befehle und Parameter werden angezeigt.
4)
der
™
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
