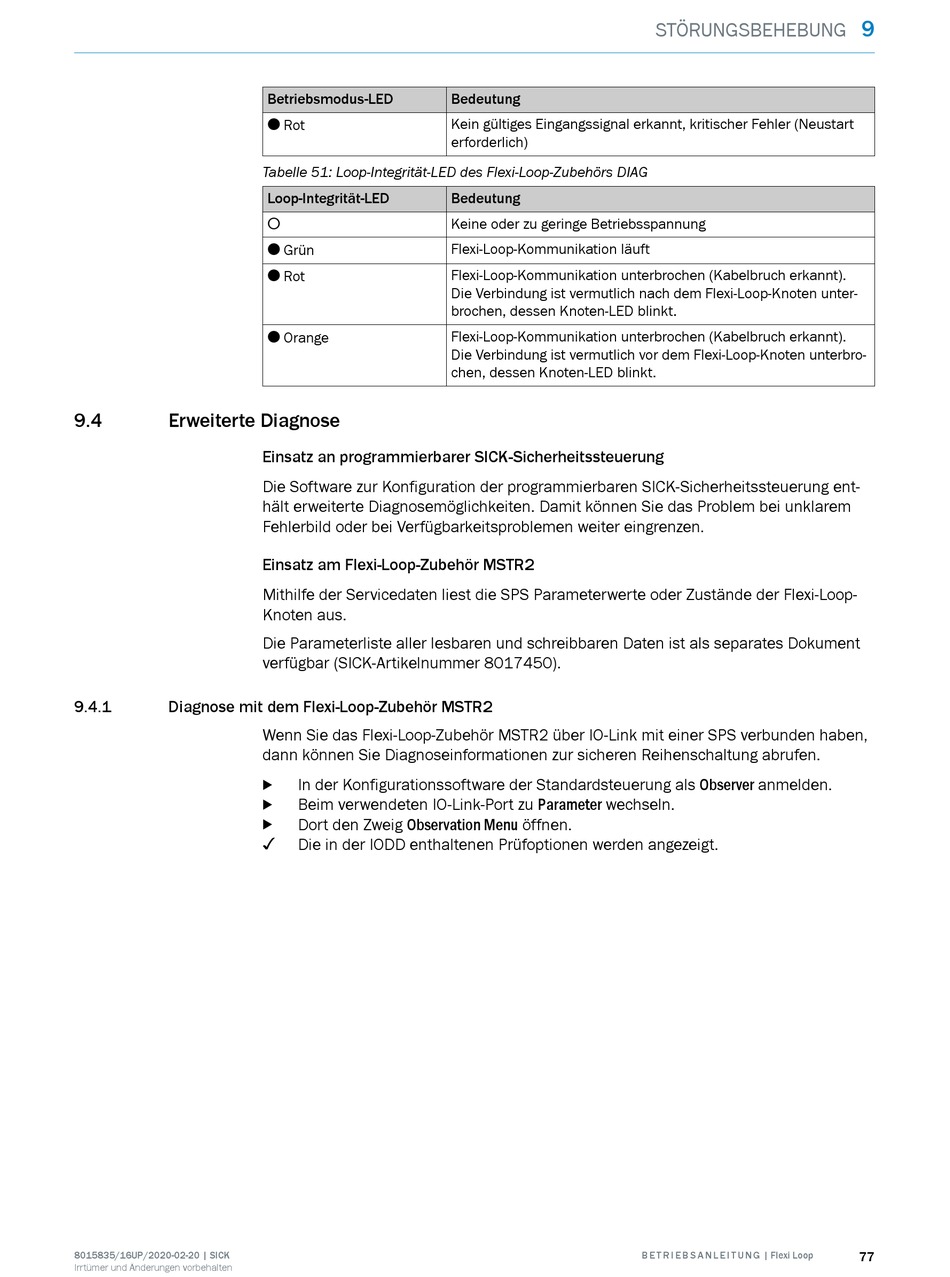

9.4

Erweiterte Diagnose

9.4.1 Diagnose mit dem Flexi-Loop-Zubehör MSTR2
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Betriebsmodus-LED
O Rot
Tabelle 51: Loop-Integrität-LED des Flexi-Loop-Zubehörs DIAG
Loop-Integrität-LED
o
O Grün
O Rot
O Orange
Einsatz an programmierbarer SICK-Sicherheitssteuerung
Die Software zur Konfiguration der programmierbaren SICK-Sicherheitssteuerung ent‐
hält erweiterte Diagnosemöglichkeiten. Damit können Sie das Problem bei unklarem
Fehlerbild oder bei Verfügbarkeitsproblemen weiter eingrenzen.
Einsatz am Flexi-Loop-Zubehör MSTR2
Mithilfe der Servicedaten liest die SPS Parameterwerte oder Zustände der Flexi-Loop-
Knoten aus.
Die Parameterliste aller lesbaren und schreibbaren Daten ist als separates Dokument
verfügbar (SICK-Artikelnummer 8017450).
Wenn Sie das Flexi-Loop-Zubehör MSTR2 über IO-Link mit einer SPS verbunden haben,
dann können Sie Diagnoseinformationen zur sicheren Reihenschaltung abrufen.
In der Konfigurationssoftware der Standardsteuerung als Observer anmelden.
b
Beim verwendeten IO-Link-Port zu Parameter wechseln.
b
Dort den Zweig Observation Menu öffnen.
b
✓
Die in der IODD enthaltenen Prüfoptionen werden angezeigt.
Bedeutung
Kein gültiges Eingangssignal erkannt, kritischer Fehler (Neustart
erforderlich)
Bedeutung
Keine oder zu geringe Betriebsspannung
Flexi-Loop-Kommunikation läuft
Flexi-Loop-Kommunikation unterbrochen (Kabelbruch erkannt).
Die Verbindung ist vermutlich nach dem Flexi-Loop-Knoten unter‐
brochen, dessen Knoten-LED blinkt.
Flexi-Loop-Kommunikation unterbrochen (Kabelbruch erkannt).
Die Verbindung ist vermutlich vor dem Flexi-Loop-Knoten unterbro‐
chen, dessen Knoten-LED blinkt.
STÖRUNGSBEHEBUNG
