6
ELEKTRISCHE INSTALLATION
6.3.9 Anschlüsse des Flexi-Loop-Zubehörs MSTR2
50 B E T R I E B S A N L E I T U N G | Flexi Loop
FC_IN 8-polig
Tabelle 24: Pin-Belegung FC_IN 8-polig (Stecker)
Stecker Pin
1
2
3
4
5
6
7
8
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
1

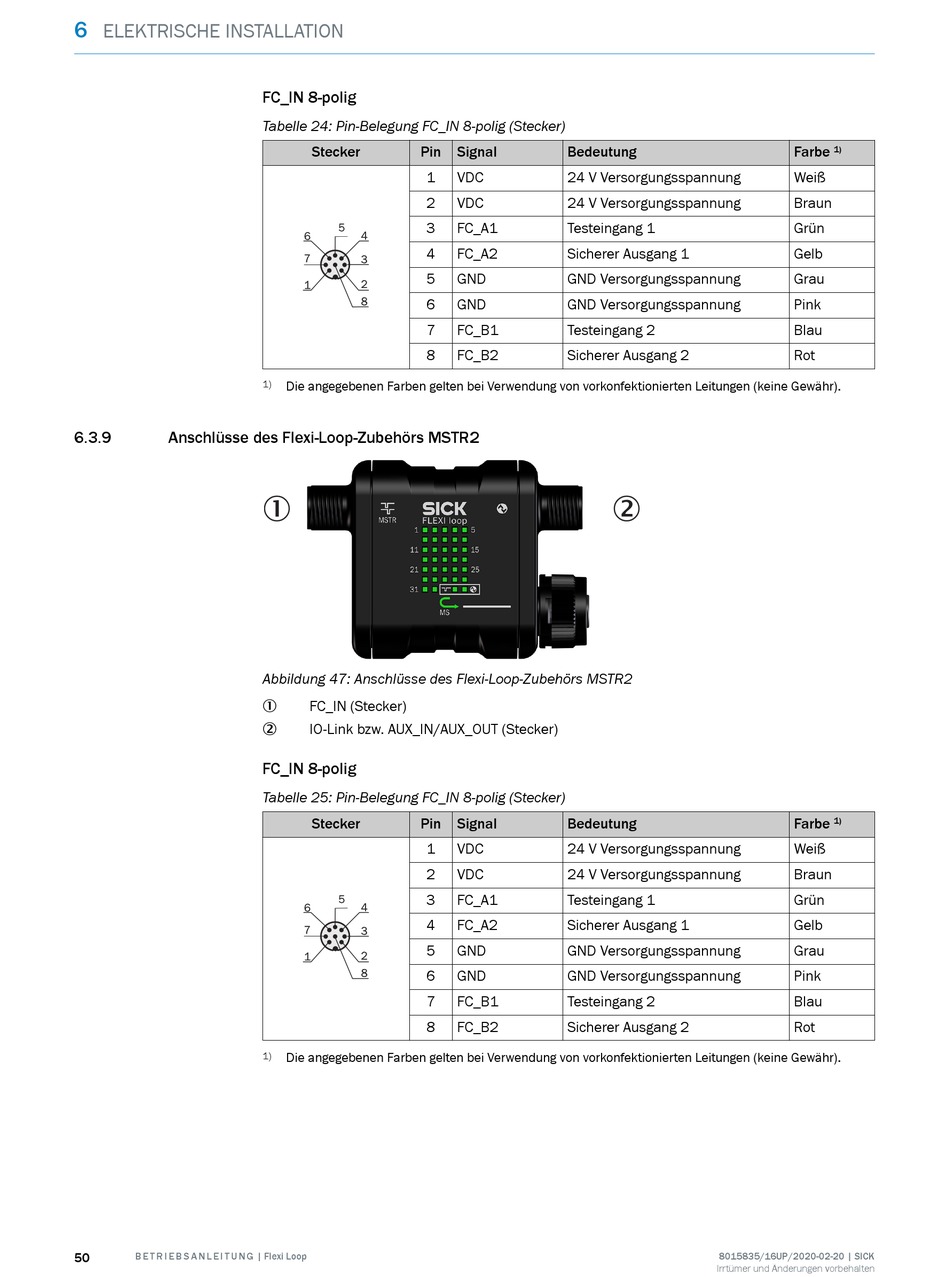

Abbildung 47: Anschlüsse des Flexi-Loop-Zubehörs MSTR2
FC_IN (Stecker)
1
IO-Link bzw. AUX_IN/AUX_OUT (Stecker)
2
FC_IN 8-polig
Tabelle 25: Pin-Belegung FC_IN 8-polig (Stecker)
Stecker Pin
1
2
3
4
5
6
7
8
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
Signal Bedeutung
VDC 24 V Versorgungsspannung
VDC 24 V Versorgungsspannung
FC_A1 Testeingang 1
FC_A2 Sicherer Ausgang 1
GND GND Versorgungsspannung
GND GND Versorgungsspannung
FC_B1 Testeingang 2
FC_B2 Sicherer Ausgang 2
2
Signal Bedeutung
VDC 24 V Versorgungsspannung
VDC 24 V Versorgungsspannung
FC_A1 Testeingang 1
FC_A2 Sicherer Ausgang 1
GND GND Versorgungsspannung
GND GND Versorgungsspannung
FC_B1 Testeingang 2
FC_B2 Sicherer Ausgang 2
Farbe
1)
Weiß
Braun
Grün
Gelb
Grau
Pink
Blau
Rot
Farbe
1)
Weiß
Braun
Grün
Gelb
Grau
Pink
Blau
Rot
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
