11.2
Maßbilder
11.2.1
Maßbild Flexi-Loop-Knoten
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 61: Zusätzliche Daten der Variante FLA-MSTR00002 mit IO-Link-Schnittstelle
Allgemeine elektrische Angaben
Versorgungsspannung (U
) bei Ver‐
V
wendung von IO-Link
Nicht sicherer Ausgang (C/Q bzw. AUX_OUT)
Ausgangsart
Ausgangsstrom
Zulässige kapazitive Last
Entprellung
Nicht sicherer Eingang (AUX_IN)
Schaltpunkte Logikpegel
HIGH
LOW
Maximaler Eingangsstrom
Entprellung

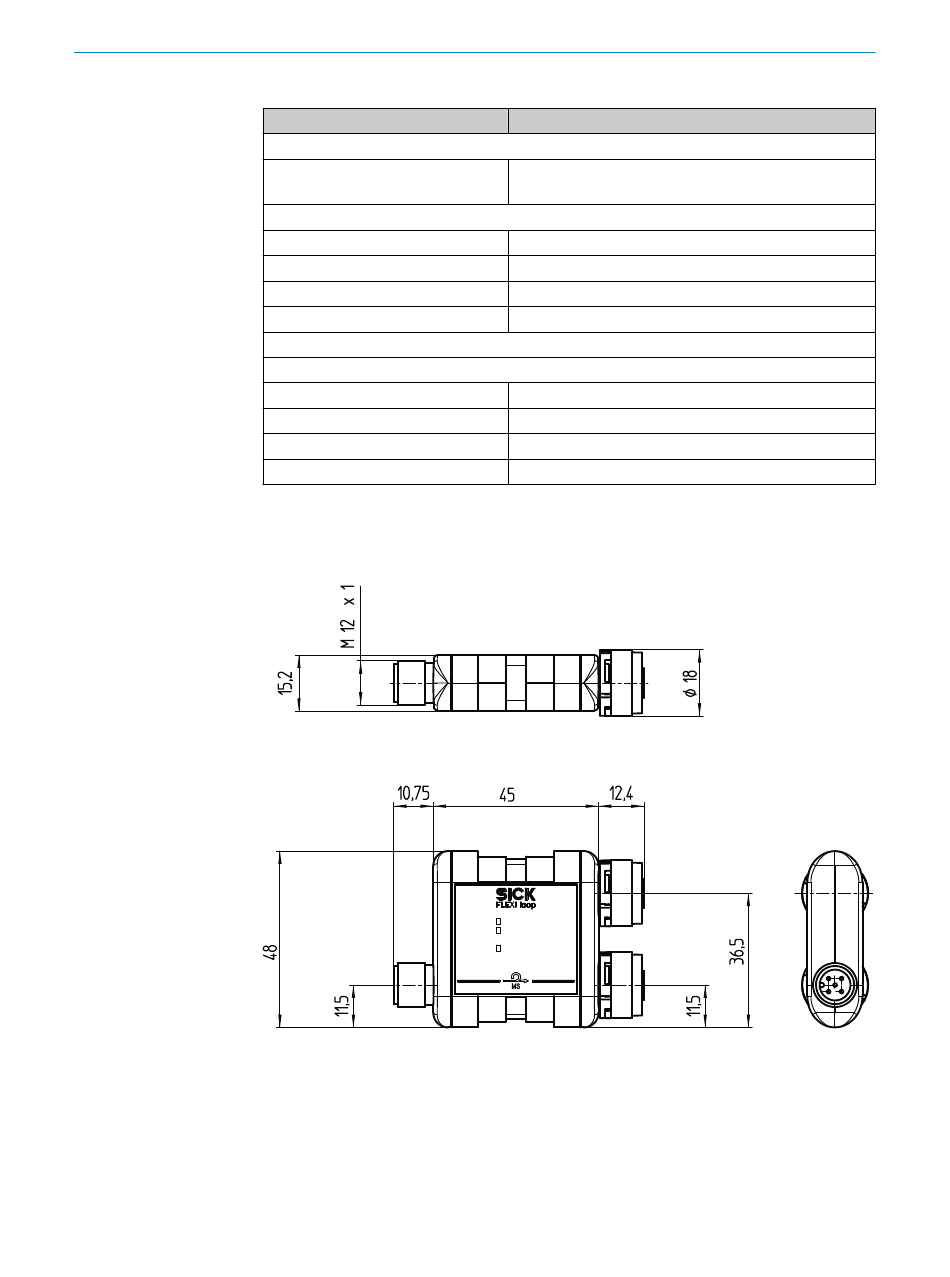

Abbildung 66: Maßbild Flexi-Loop-Knoten (mm)
TECHNISCHE DATEN
FLA-MSTR00002
18 V DC ... 30 V DC
Highside-Treiber, kurzschlussfest oder IO-Link
Max. 50 mA
Max. 100 nF
100 ms
>13 V/3,5 mA
<5 V/2,5 mA
6,2 mA
100 ms
B E T R I E B S A N L E I T U N G | Flexi Loop
11
87
