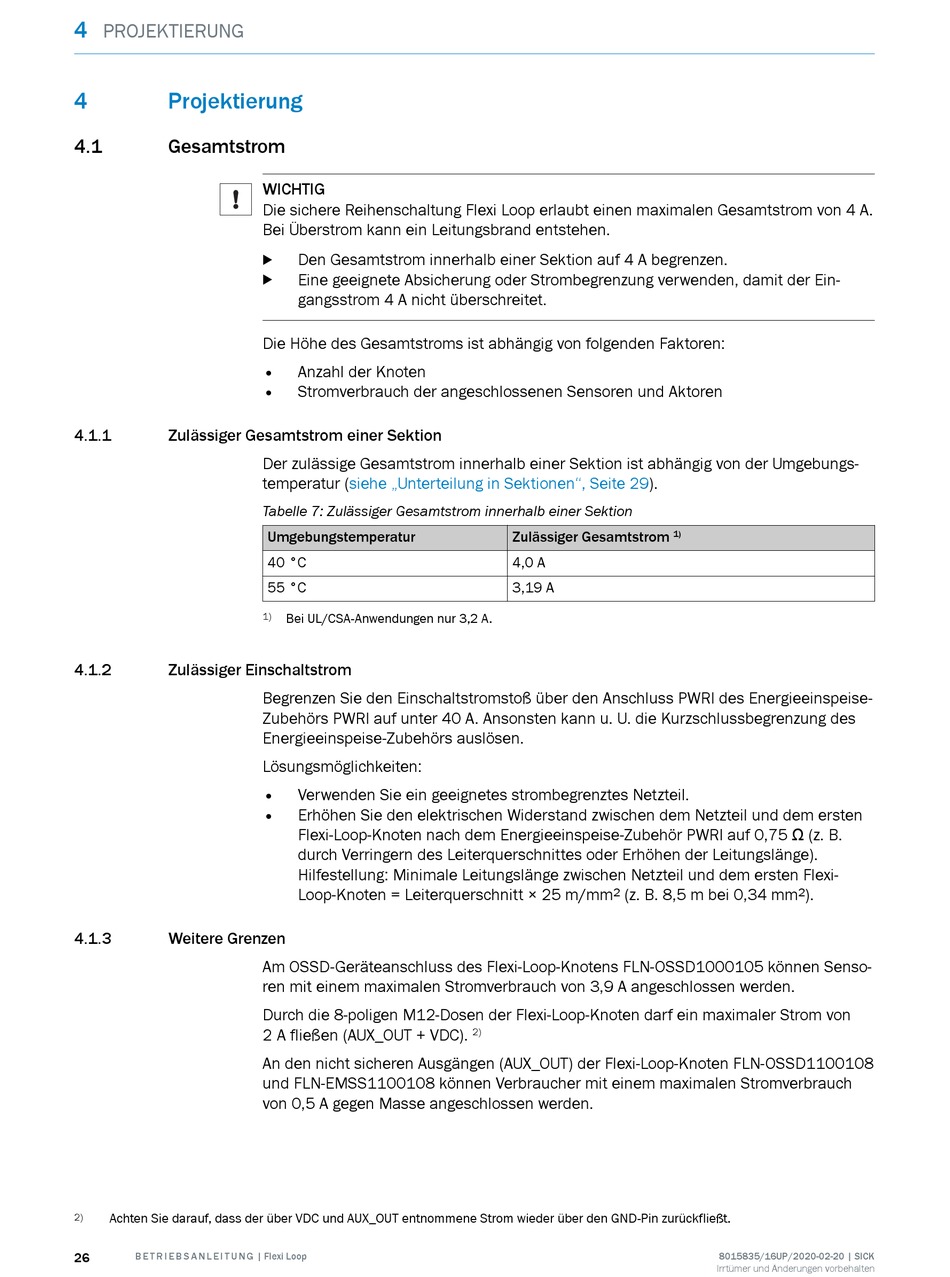

PROJEKTIERUNG

4 Projektierung
4.1

Gesamtstrom

4.1.1 Zulässiger Gesamtstrom einer Sektion
4.1.2 Zulässiger Einschaltstrom
4.1.3

Weitere Grenzen

Achten Sie darauf, dass der über VDC und AUX_OUT entnommene Strom wieder über den GND-Pin zurückfließt.
2)
26 B E T R I E B S A N L E I T U N G | Flexi Loop
WICHTIG
Die sichere Reihenschaltung Flexi Loop erlaubt einen maximalen Gesamtstrom von 4 A.
Bei Überstrom kann ein Leitungsbrand entstehen.
Den Gesamtstrom innerhalb einer Sektion auf 4 A begrenzen.
b
Eine geeignete Absicherung oder Strombegrenzung verwenden, damit der Ein‐
b
gangsstrom 4 A nicht überschreitet.
Die Höhe des Gesamtstroms ist abhängig von folgenden Faktoren:
• Anzahl der Knoten
• Stromverbrauch der angeschlossenen Sensoren und Aktoren
Der zulässige Gesamtstrom innerhalb einer Sektion ist abhängig von der Umgebungs‐
temperatur (siehe „Unterteilung in Sektionen", Seite
Tabelle 7: Zulässiger Gesamtstrom innerhalb einer Sektion
Umgebungstemperatur
40 °C
55 °C
1) Bei UL/CSA-Anwendungen nur 3,2 A.
Begrenzen Sie den Einschaltstromstoß über den Anschluss PWRI des Energieeinspeise-
Zubehörs PWRI auf unter 40 A. Ansonsten kann u. U. die Kurzschlussbegrenzung des
Energieeinspeise-Zubehörs auslösen.
Lösungsmöglichkeiten:
•
Verwenden Sie ein geeignetes strombegrenztes Netzteil.
•
Erhöhen Sie den elektrischen Widerstand zwischen dem Netzteil und dem ersten
Flexi-Loop-Knoten nach dem Energieeinspeise-Zubehör PWRI auf 0,75 Ω (z. B.
durch Verringern des Leiterquerschnittes oder Erhöhen der Leitungslänge).
Hilfestellung: Minimale Leitungslänge zwischen Netzteil und dem ersten Flexi-
Loop-Knoten = Leiterquerschnitt × 25 m/mm
Am OSSD-Geräteanschluss des Flexi-Loop-Knotens FLN-OSSD1000105 können Senso‐
ren mit einem maximalen Stromverbrauch von 3,9 A angeschlossen werden.
Durch die 8-poligen M12-Dosen der Flexi-Loop-Knoten darf ein maximaler Strom von
2 A fließen (AUX_OUT + VDC).
An den nicht sicheren Ausgängen (AUX_OUT) der Flexi-Loop-Knoten FLN-OSSD1100108
und FLN-EMSS1100108 können Verbraucher mit einem maximalen Stromverbrauch
von 0,5 A gegen Masse angeschlossen werden.
29).
Zulässiger Gesamtstrom
4,0 A
3,19 A
(z. B. 8,5 m bei 0,34 mm
2
2)
1)
).
2
