4
PROJEKTIERUNG
4.4.2.2

Zuhaltung mit der programmierbaren SICK-Sicherheitssteuerung

36 B E T R I E B S A N L E I T U N G | Flexi Loop

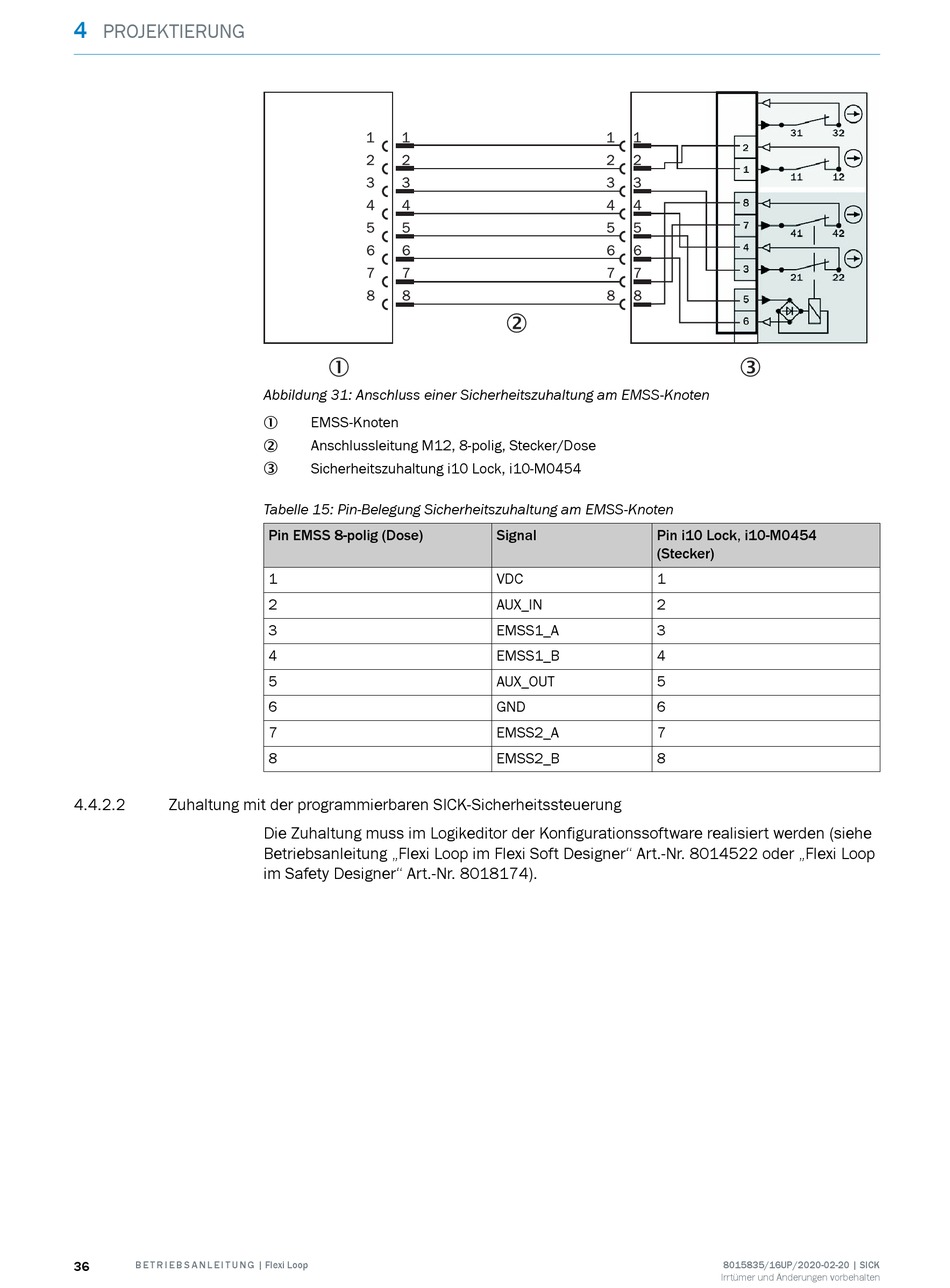

Abbildung 31: Anschluss einer Sicherheitszuhaltung am EMSS-Knoten
EMSS-Knoten
1
Anschlussleitung M12, 8-polig, Stecker/Dose
2
Sicherheitszuhaltung i10 Lock, i10-M0454
3
Tabelle 15: Pin-Belegung Sicherheitszuhaltung am EMSS-Knoten
Pin EMSS 8-polig (Dose)
1
2
3
4
5
6
7
8
Die Zuhaltung muss im Logikeditor der Konfigurationssoftware realisiert werden (siehe
Betriebsanleitung „Flexi Loop im Flexi Soft Designer" Art.-Nr. 8014522 oder „Flexi Loop
im Safety Designer" Art.-Nr. 8018174).
Signal Pin i10 Lock, i10-M0454
(Stecker)
VDC 1
AUX_IN 2
EMSS1_A 3
EMSS1_B 4
AUX_OUT 5
GND 6
EMSS2_A 7
EMSS2_B 8
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
