7.2.2
Manipulationsschutz aufheben
7.3
Konfiguration mithilfe einer Standardsteuerung
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten

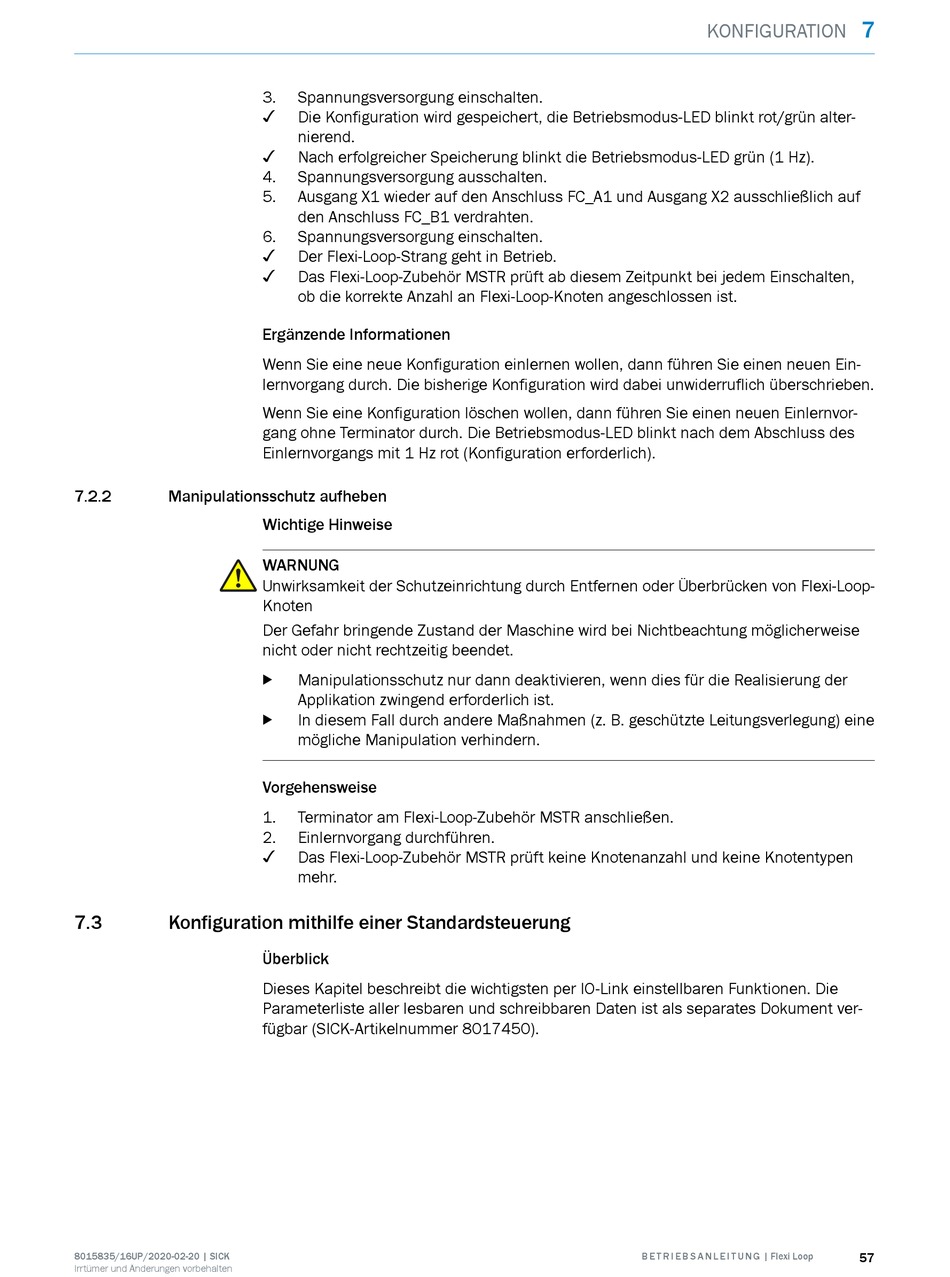

3.
Spannungsversorgung einschalten.
✓
Die Konfiguration wird gespeichert, die Betriebsmodus-LED blinkt rot/grün alter‐
nierend.
✓
Nach erfolgreicher Speicherung blinkt die Betriebsmodus-LED grün (1 Hz).
4.
Spannungsversorgung ausschalten.
5.
Ausgang X1 wieder auf den Anschluss FC_A1 und Ausgang X2 ausschließlich auf
den Anschluss FC_B1 verdrahten.
6.
Spannungsversorgung einschalten.
✓
Der Flexi-Loop-Strang geht in Betrieb.
✓
Das Flexi-Loop-Zubehör MSTR prüft ab diesem Zeitpunkt bei jedem Einschalten,
ob die korrekte Anzahl an Flexi-Loop-Knoten angeschlossen ist.
Ergänzende Informationen
Wenn Sie eine neue Konfiguration einlernen wollen, dann führen Sie einen neuen Ein‐
lernvorgang durch. Die bisherige Konfiguration wird dabei unwiderruflich überschrieben.
Wenn Sie eine Konfiguration löschen wollen, dann führen Sie einen neuen Einlernvor‐
gang ohne Terminator durch. Die Betriebsmodus-LED blinkt nach dem Abschluss des
Einlernvorgangs mit 1 Hz rot (Konfiguration erforderlich).
Wichtige Hinweise
WARNUNG
Unwirksamkeit der Schutzeinrichtung durch Entfernen oder Überbrücken von Flexi-Loop-
Knoten
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Manipulationsschutz nur dann deaktivieren, wenn dies für die Realisierung der
b
Applikation zwingend erforderlich ist.
In diesem Fall durch andere Maßnahmen (z. B. geschützte Leitungsverlegung) eine
b
mögliche Manipulation verhindern.
Vorgehensweise
1.
Terminator am Flexi-Loop-Zubehör MSTR anschließen.
2.
Einlernvorgang durchführen.
✓
Das Flexi-Loop-Zubehör MSTR prüft keine Knotenanzahl und keine Knotentypen
mehr.
Überblick
Dieses Kapitel beschreibt die wichtigsten per IO-Link einstellbaren Funktionen. Die
Parameterliste aller lesbaren und schreibbaren Daten ist als separates Dokument ver‐
fügbar (SICK-Artikelnummer 8017450).
KONFIGURATION
B E T R I E B S A N L E I T U N G | Flexi Loop
7
57
