C-Fix-Halterung und Flexi-Loop-Knoten montieren

8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Vorgehensweise

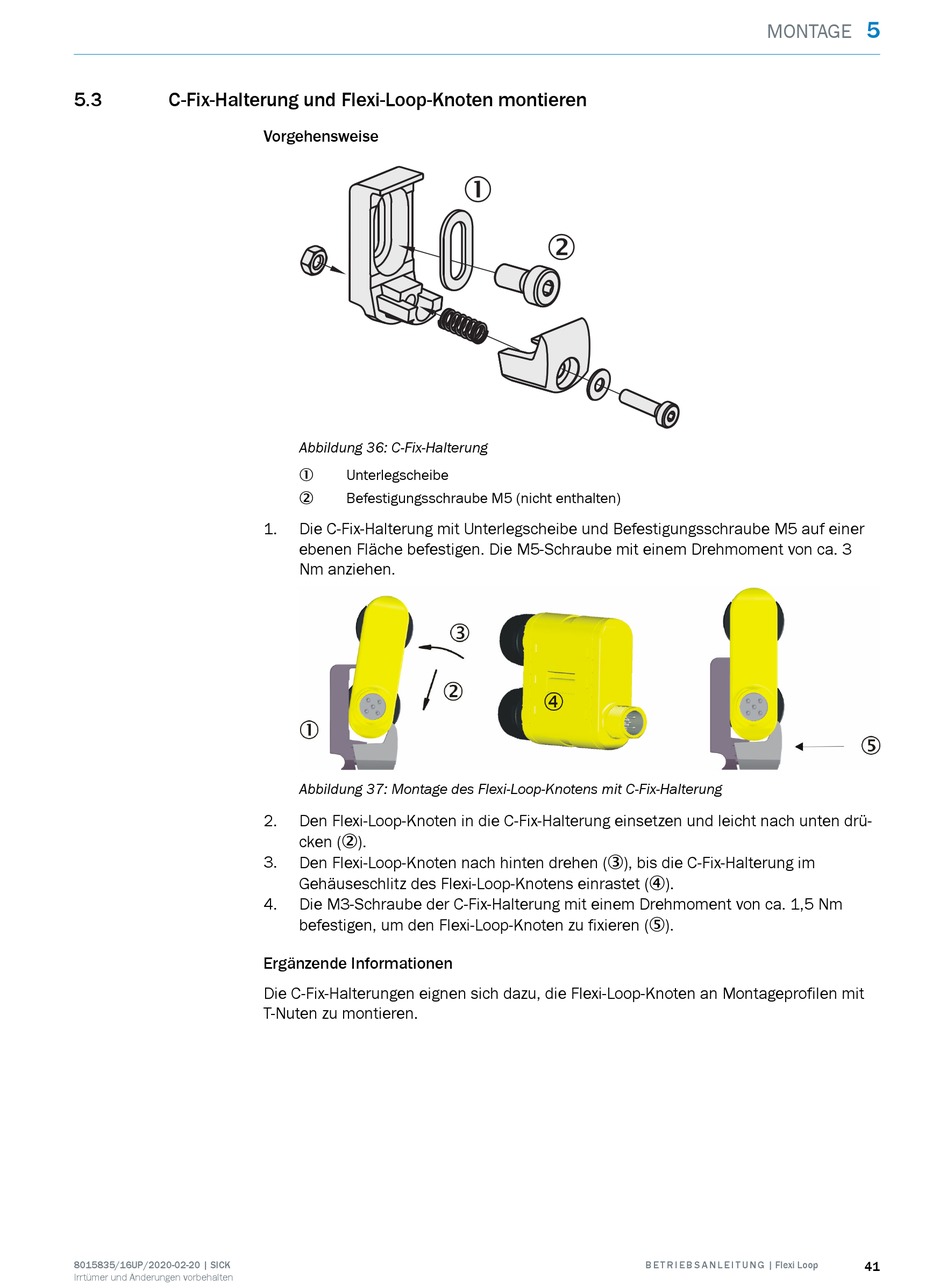

Abbildung 36: C-Fix-Halterung
Unterlegscheibe
1
Befestigungsschraube M5 (nicht enthalten)
2
1. Die C-Fix-Halterung mit Unterlegscheibe und Befestigungsschraube M5 auf einer
ebenen Fläche befestigen. Die M5-Schraube mit einem Drehmoment von ca. 3
Nm anziehen.
Abbildung 37: Montage des Flexi-Loop-Knotens mit C-Fix-Halterung
2. Den Flexi-Loop-Knoten in die C-Fix-Halterung einsetzen und leicht nach unten drü‐
cken (2).
3. Den Flexi-Loop-Knoten nach hinten drehen (3), bis die C-Fix-Halterung im
Gehäuseschlitz des Flexi-Loop-Knotens einrastet (4).
4. Die M3-Schraube der C-Fix-Halterung mit einem Drehmoment von ca. 1,5 Nm
befestigen, um den Flexi-Loop-Knoten zu fixieren (5).
Ergänzende Informationen
Die C-Fix-Halterungen eignen sich dazu, die Flexi-Loop-Knoten an Montageprofilen mit
T-Nuten zu montieren.
