4.1.4 Anschlussmöglichkeiten
4.1.4.1

Anschluss an die Spannungsquelle der Sicherheitssteuerung

8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Durch die VDC-Pins (1 und 2) der 8-poligen M12-Dosen des Flexi-Loop-Zubehörs MSTR
darf jeweils ein maximaler Gesamtstrom von 2 A fließen. Verwenden Sie beide Versor‐
gungsspannungs-Pins (1 und 2) und beide GND-Pins (5 und 6) des Flexi-Loop-Zubehörs
MSTR für die Spannungsversorgung.
Durch die Pins des Flexi-Loop-Anschlussadapters YCON1 und YCON2 darf jeweils ein
maximaler Gesamtstrom von 2 A fließen.
WICHTIG
Wenn die Verbindungsleitungen der Flexi-Loop-Knoten aufgetrennt werden, z. B. um
diese direkt mit einem separaten Netzteil zu versorgen, dann werden mehrere Netzteile
parallel geschaltet. Dies kann bei einem Masseabriss zu Überstrom und Leitungsbrand
führen.
Niemals die Verbindungsleitungen der Flexi-Loop-Knoten auftrennen.
b
Wichtige Hinweise
WICHTIG
Die sichere Reihenschaltung Flexi Loop erlaubt einen maximalen Gesamtstrom von 4 A.
Bei Überstrom kann ein Leitungsbrand entstehen.
Den Gesamtstrom innerhalb einer Sektion auf 4 A begrenzen.
b
Eine geeignete Absicherung oder Strombegrenzung verwenden, damit der Ein‐
b
gangsstrom 4 A nicht überschreitet.
Anschluss an die Spannungsquelle der programmierbaren SICK-Sicherheitssteuerung

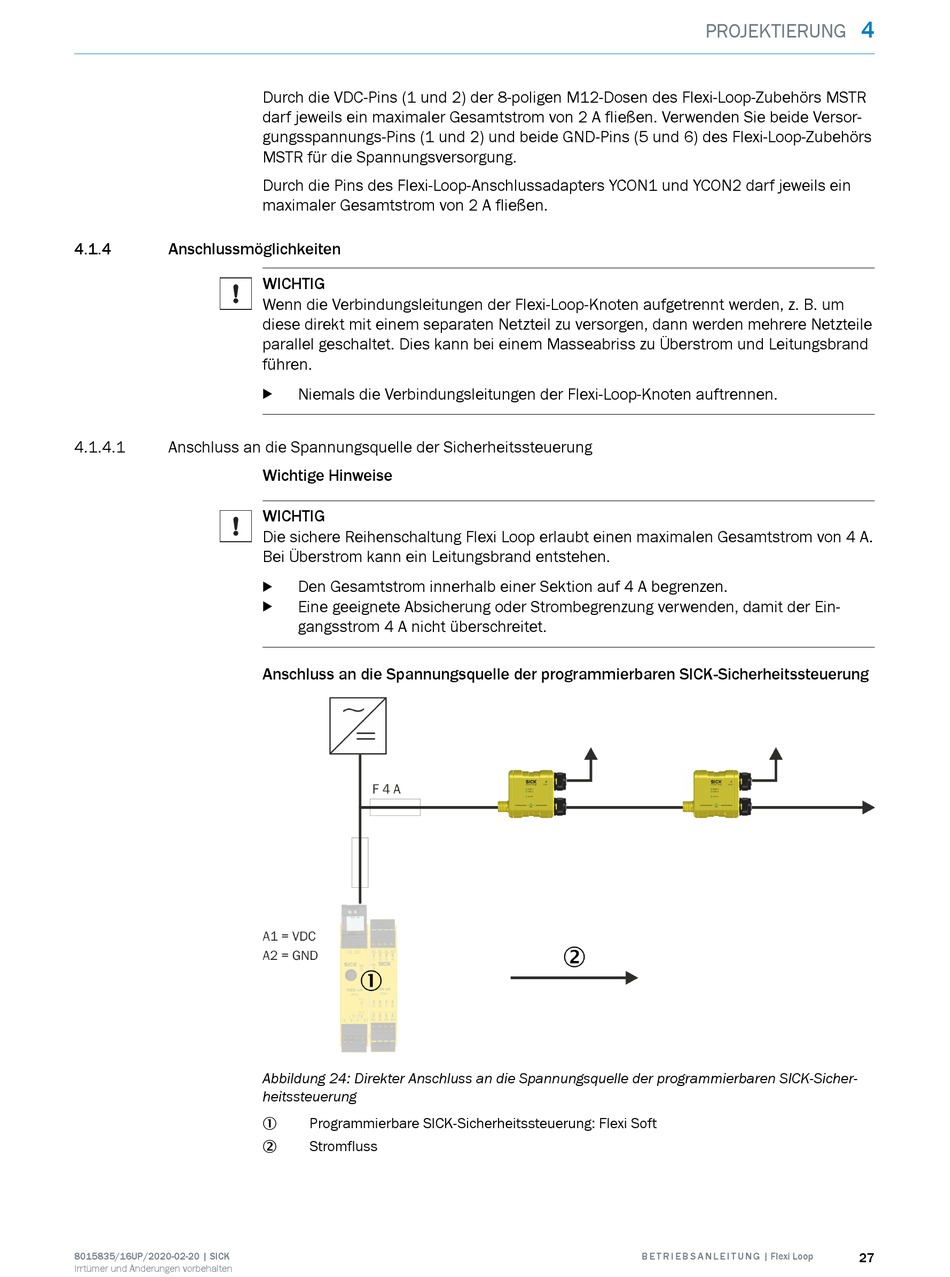

Abbildung 24: Direkter Anschluss an die Spannungsquelle der programmierbaren SICK-Sicher‐
heitssteuerung
Programmierbare SICK-Sicherheitssteuerung: Flexi Soft
