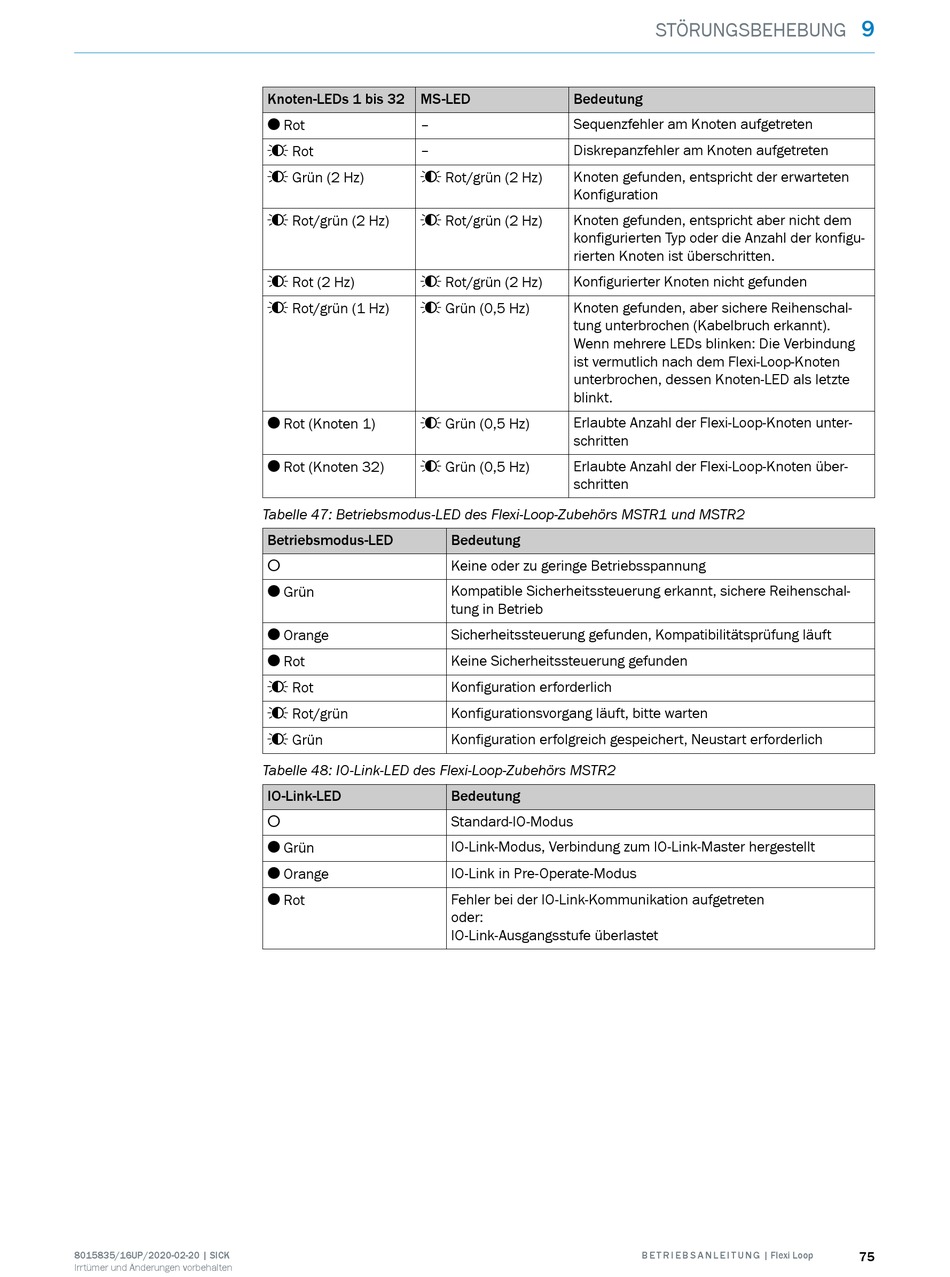

SICK Flexi Loop Betriebsanleitung Seite 75

8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Knoten-LEDs 1 bis 32 MS-LED
O Rot –
ôFõ Rot –
ôFõ Grün (2 Hz) ôFõ Rot/grün (2 Hz)
ôFõ Rot/grün (2 Hz) ôFõ Rot/grün (2 Hz)
ôFõ Rot (2 Hz) ôFõ Rot/grün (2 Hz)
ôFõ Rot/grün (1 Hz) ôFõ Grün (0,5 Hz)
O Rot (Knoten 1) ôFõ Grün (0,5 Hz)
O Rot (Knoten 32) ôFõ Grün (0,5 Hz)
Tabelle 47: Betriebsmodus-LED des Flexi-Loop-Zubehörs MSTR1 und MSTR2
Betriebsmodus-LED
o
O Grün
O Orange
O Rot
ôFõ Rot
ôFõ Rot/grün
ôFõ Grün
Tabelle 48: IO-Link-LED des Flexi-Loop-Zubehörs MSTR2
IO-Link-LED
o
O Grün
O Orange
O Rot
Bedeutung
Sequenzfehler am Knoten aufgetreten
Diskrepanzfehler am Knoten aufgetreten
Knoten gefunden, entspricht der erwarteten
Konfiguration
Knoten gefunden, entspricht aber nicht dem
konfigurierten Typ oder die Anzahl der konfigu‐
rierten Knoten ist überschritten.
Konfigurierter Knoten nicht gefunden
Knoten gefunden, aber sichere Reihenschal‐
tung unterbrochen (Kabelbruch erkannt).
Wenn mehrere LEDs blinken: Die Verbindung
ist vermutlich nach dem Flexi-Loop-Knoten
unterbrochen, dessen Knoten-LED als letzte
blinkt.
Erlaubte Anzahl der Flexi-Loop-Knoten unter‐
schritten
Erlaubte Anzahl der Flexi-Loop-Knoten über‐
schritten
Bedeutung
Keine oder zu geringe Betriebsspannung
Kompatible Sicherheitssteuerung erkannt, sichere Reihenschal‐
tung in Betrieb
Sicherheitssteuerung gefunden, Kompatibilitätsprüfung läuft
Keine Sicherheitssteuerung gefunden
Konfiguration erforderlich
Konfigurationsvorgang läuft, bitte warten
Konfiguration erfolgreich gespeichert, Neustart erforderlich
Bedeutung
Standard-IO-Modus
IO-Link-Modus, Verbindung zum IO-Link-Master hergestellt
IO-Link in Pre-Operate-Modus
Fehler bei der IO-Link-Kommunikation aufgetreten
oder:
IO-Link-Ausgangsstufe überlastet
STÖRUNGSBEHEBUNG
