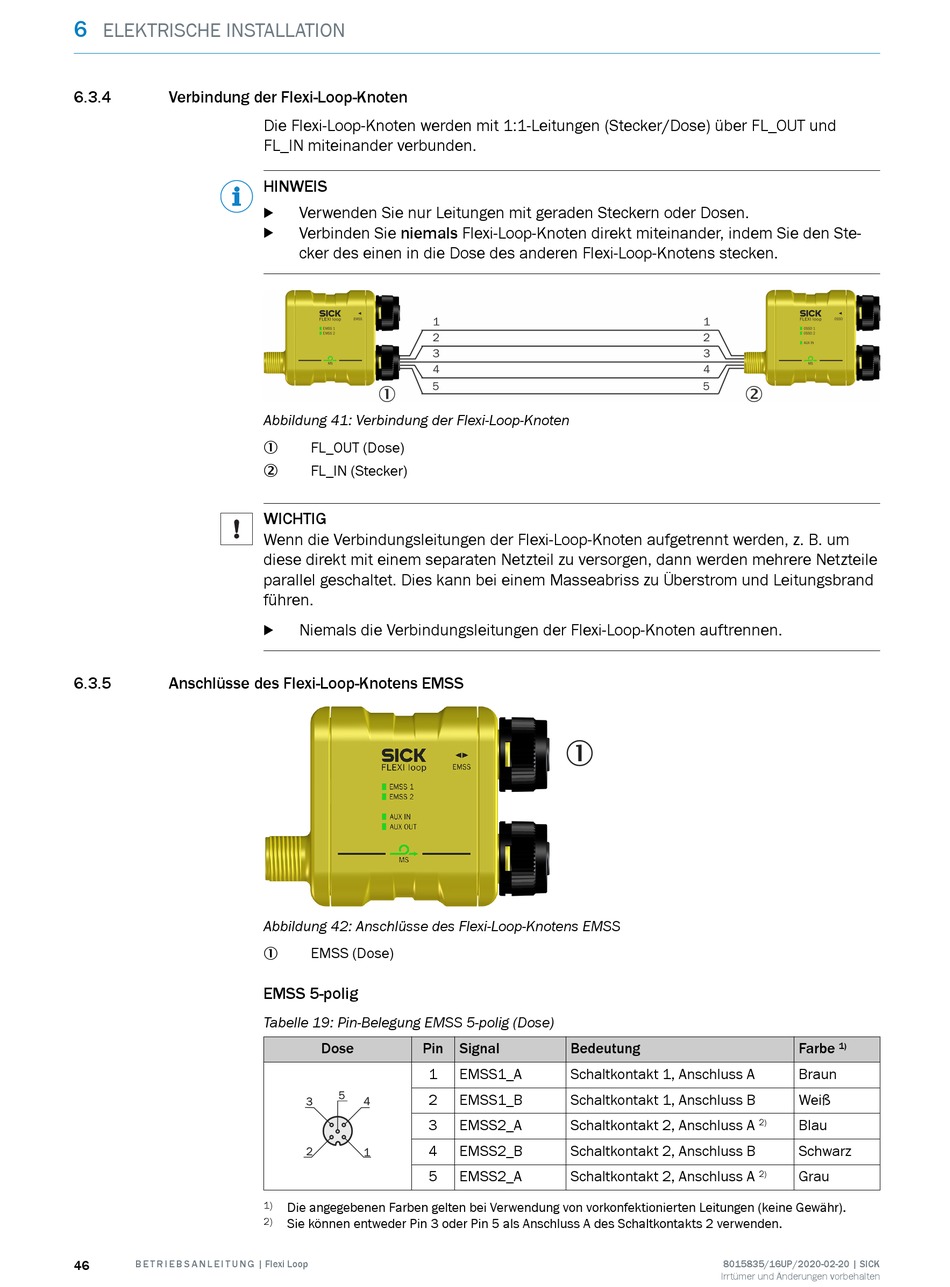

Verbindung Der Flexi-Loop-Knoten; Anschlüsse Des Flexi-Loop-Knotens Emss; Pin-Belegung Emss 5-Polig (Dose) - Sick Flexi Loop Betriebsanleitung

6
ELEKTRISCHE INSTALLATION
6.3.4

Verbindung der Flexi-Loop-Knoten

6.3.5 Anschlüsse des Flexi-Loop-Knotens EMSS
46 B E T R I E B S A N L E I T U N G | Flexi Loop
Die Flexi-Loop-Knoten werden mit 1:1-Leitungen (Stecker/Dose) über FL_OUT und
FL_IN miteinander verbunden.
HINWEIS
Verwenden Sie nur Leitungen mit geraden Steckern oder Dosen.
b
Verbinden Sie niemals Flexi-Loop-Knoten direkt miteinander, indem Sie den Ste‐
b
cker des einen in die Dose des anderen Flexi-Loop-Knotens stecken.
Abbildung 41: Verbindung der Flexi-Loop-Knoten
FL_OUT (Dose)
1
FL_IN (Stecker)
2
WICHTIG
Wenn die Verbindungsleitungen der Flexi-Loop-Knoten aufgetrennt werden, z. B. um
diese direkt mit einem separaten Netzteil zu versorgen, dann werden mehrere Netzteile
parallel geschaltet. Dies kann bei einem Masseabriss zu Überstrom und Leitungsbrand
führen.
Niemals die Verbindungsleitungen der Flexi-Loop-Knoten auftrennen.
b
Abbildung 42: Anschlüsse des Flexi-Loop-Knotens EMSS
EMSS (Dose)
1
EMSS 5-polig
Tabelle 19: Pin-Belegung EMSS 5-polig (Dose)
Dose Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
2) Sie können entweder Pin 3 oder Pin 5 als Anschluss A des Schaltkontakts 2 verwenden.
1
Signal Bedeutung
EMSS1_A Schaltkontakt 1, Anschluss A
EMSS1_B Schaltkontakt 1, Anschluss B
EMSS2_A Schaltkontakt 2, Anschluss A
EMSS2_B Schaltkontakt 2, Anschluss B
EMSS2_A Schaltkontakt 2, Anschluss A
Farbe
1)
Braun
Weiß
Blau
2)
Schwarz
Grau
2)
