PRODUKTBESCHREIBUNG
3.3.2

Flexi-Loop-Terminator

3.3.3 Flexi-Loop-Zubehör
22 B E T R I E B S A N L E I T U N G | Flexi Loop

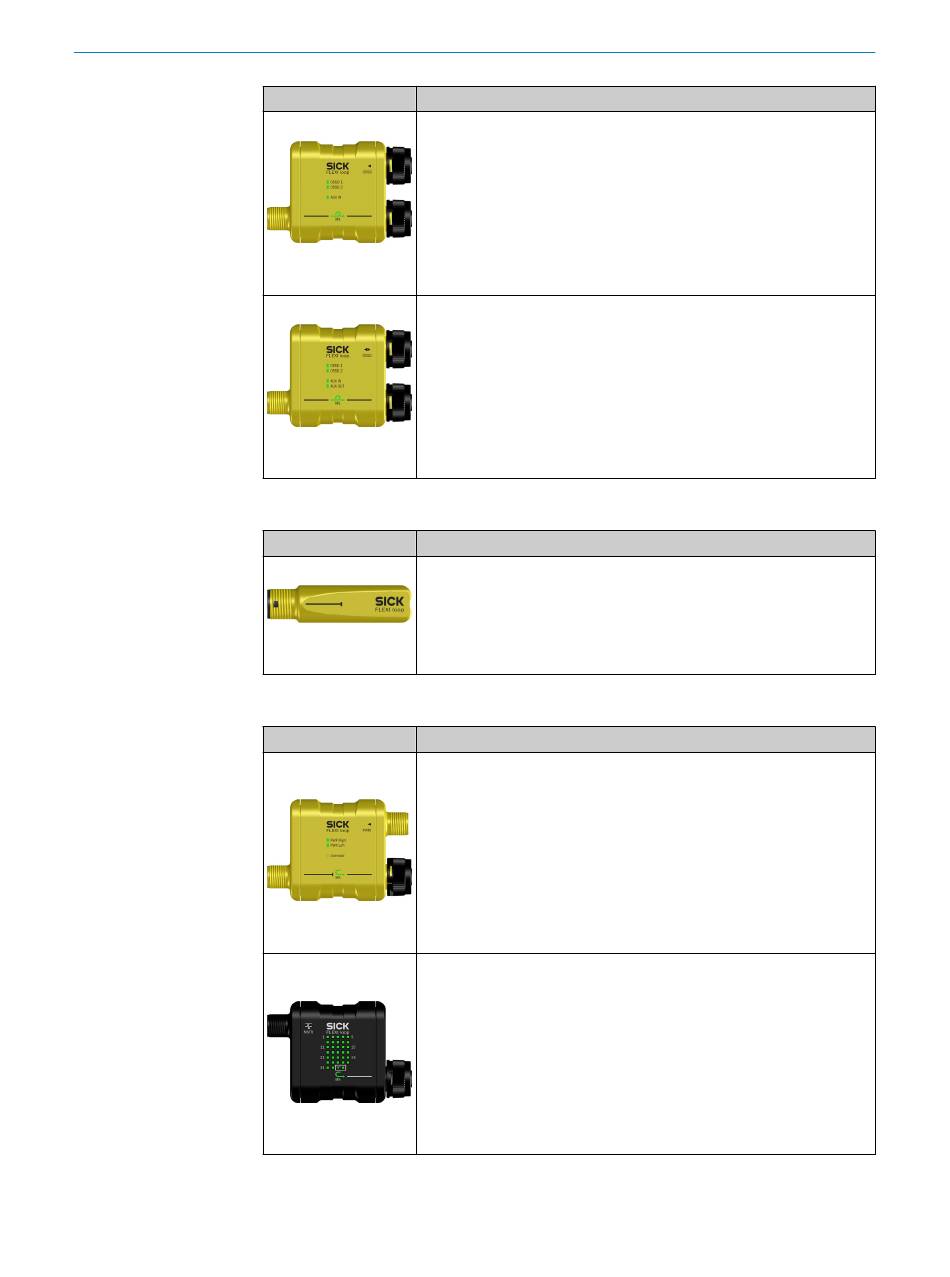

Flexi-Loop-Knoten Beschreibung
OSSD, 5-polig Der 5-polige Flexi-Loop-Knoten OSSD ist geeignet, um Sicherheitssen‐
soren mit überwachtem Halbleiterausgang (OSSD) anzuschließen
(z. B. Sicherheits-Lichtvorhänge oder Transponder-Sicherheitsschalter).
Zusätzlich verfügt er über einen nicht sicheren Eingang. An diesen
können Signalausgänge der Sensoren (z. B. zur Verschmutzungsmel‐
dung) angeschlossen werden. Die angeschlossenen Sicherheitssenso‐
ren werden auf Diskrepanz- und Sequenzfehler getestet.
Abbildung 11: FLN-
OSSD1000105
OSSD, 8-polig Der 8-polige Flexi-Loop-Knoten OSSD verfügt im Vergleich zum 5-poli‐
gen Flexi-Loop-Knoten OSSD noch zusätzlich über einen nicht sicheren
Ausgang. An diese können Signalausgänge der Sensoren (z. B. zur Ver‐
schmutzungsmeldung) oder Leuchtmelder (z. B. für Rücksetzen erfor‐
derlich) angeschlossen werden.
Abbildung 12: FLN-
OSSD1100108
Terminator Beschreibung
Terminator Der Terminator dient zum Abschluss der sicheren Reihenschaltung
Flexi Loop am letzten Flexi-Loop-Knoten. Der Terminator muss direkt
am Anschluss FL_OUT des letzten Flexi-Loop-Knotens angeschlossen
werden
Abbildung 13: FLT-
TERM00001
Zubehör Beschreibung
Energieeinspeise- Das Energieeinspeise-Zubehör dient zum Anschluss eines Netzteils mit
Zubehör PWRI +24 V, zur galvanischen Trennung einzelner Flexi-Loop-Sektionen und
zur Überstromabschaltung.
Abbildung 14: FLA-
PWRI00001
Flexi-Loop-Zubehör Das Flexi-Loop-Zubehör MSTR1 verbindet eine sichere Reihenschaltung
MSTR1 Flexi Loop mit einer Sicherheitssteuerung Flexi Classic. Es benötigt zwei
Testpulsausgänge (X) und zwei sichere Eingänge (I) eines Flexi-Classic-
Moduls. Zusätzlich dient das Flexi-Loop-Zubehör MSTR1 zur Systembe‐
obachtung bei der Inbetriebnahme und im Betrieb.
Abbildung 15: FLA-
MSTR00001
(siehe „Anschlüsse der Flexi-Loop-Knoten", Seite 45).
