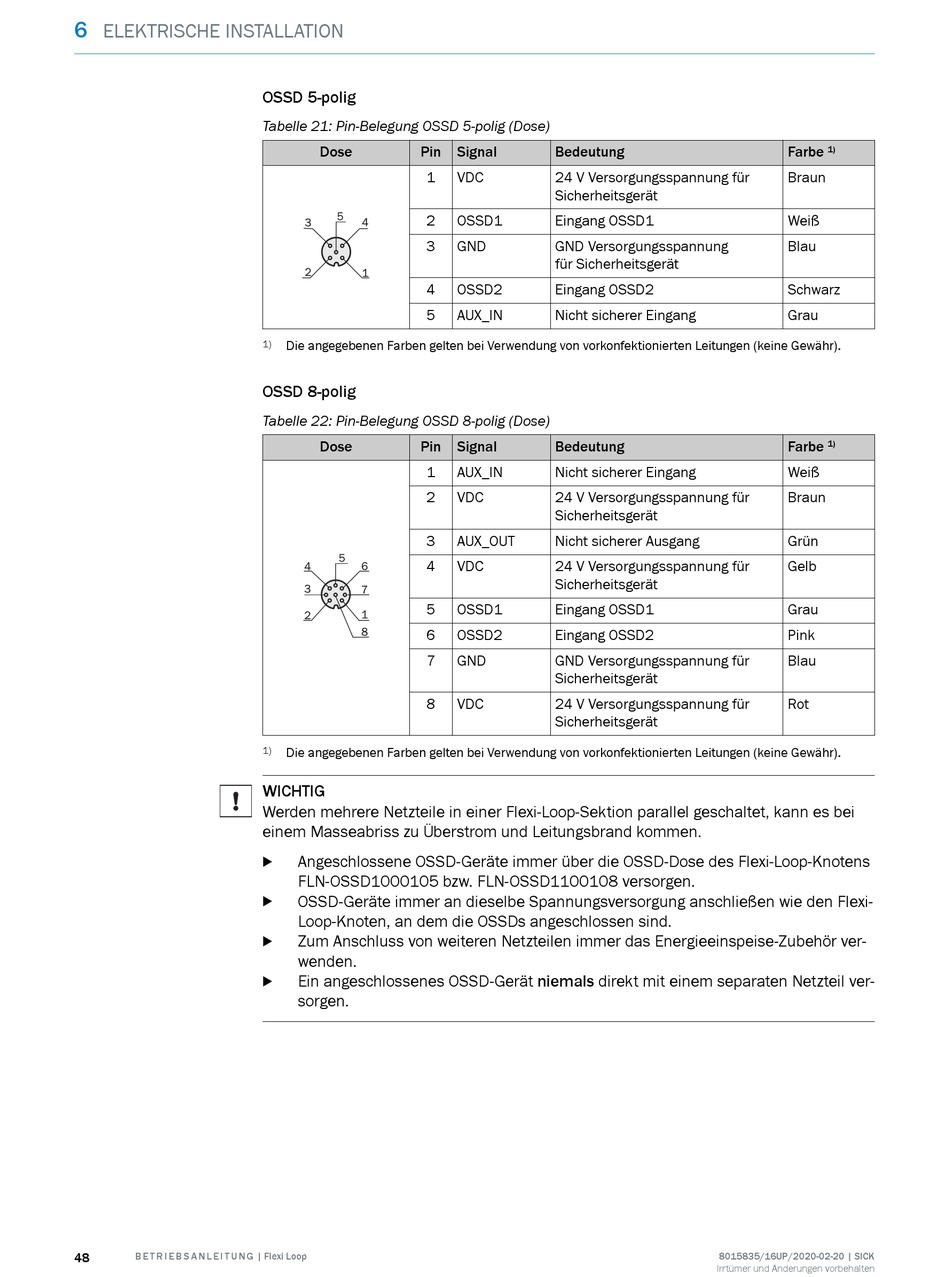

Pin-Belegung Ossd 8-Polig (Dose); Pin-Belegung Ossd 5-Polig (Dose) - Sick Flexi Loop Betriebsanleitung

6
ELEKTRISCHE INSTALLATION
48 B E T R I E B S A N L E I T U N G | Flexi Loop
OSSD 5-polig
Tabelle 21: Pin-Belegung OSSD 5-polig (Dose)
Dose Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
OSSD 8-polig
Tabelle 22: Pin-Belegung OSSD 8-polig (Dose)
Dose Pin
1
2
3
4
5
6
7
8
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
WICHTIG
Werden mehrere Netzteile in einer Flexi-Loop-Sektion parallel geschaltet, kann es bei
einem Masseabriss zu Überstrom und Leitungsbrand kommen.
Angeschlossene OSSD-Geräte immer über die OSSD-Dose des Flexi-Loop-Knotens
b
FLN-OSSD1000105 bzw. FLN-OSSD1100108 versorgen.
OSSD-Geräte immer an dieselbe Spannungsversorgung anschließen wie den Flexi-
b
Loop-Knoten, an dem die OSSDs angeschlossen sind.
Zum Anschluss von weiteren Netzteilen immer das Energieeinspeise-Zubehör ver‐
b
wenden.
Ein angeschlossenes OSSD-Gerät niemals direkt mit einem separaten Netzteil ver‐
b
sorgen.
Signal Bedeutung
VDC 24 V Versorgungsspannung für
Sicherheitsgerät
OSSD1 Eingang OSSD1
GND GND Versorgungsspannung
für Sicherheitsgerät
OSSD2 Eingang OSSD2
AUX_IN Nicht sicherer Eingang
Signal Bedeutung
AUX_IN Nicht sicherer Eingang
VDC 24 V Versorgungsspannung für
Sicherheitsgerät
AUX_OUT Nicht sicherer Ausgang
VDC 24 V Versorgungsspannung für
Sicherheitsgerät
OSSD1 Eingang OSSD1
OSSD2 Eingang OSSD2
GND GND Versorgungsspannung für
Sicherheitsgerät
VDC 24 V Versorgungsspannung für
Sicherheitsgerät
Farbe
1)
Braun
Weiß
Blau
Schwarz
Grau
Farbe
1)
Weiß
Braun
Grün
Gelb
Grau
Pink
Blau
Rot
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
