Anschlüsse Des Flexi-Loop-Anschlussadapters Ycon2; Pin-Belegung Emss 5-Polig (Dose); Pin-Belegung Emss 8-Polig (Stecker); Pin-Belegung Aux 5-Polig (Dose) - Sick Flexi Loop Betriebsanleitung

6.3.13 Anschlüsse des Flexi-Loop-Anschlussadapters YCON2
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 28: Pin-Belegung EMSS 8-polig (Stecker)
Stecker Pin
1
2
3
4
5
6
7
8
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
AUX 5-polig
Tabelle 29: Pin-Belegung AUX 5-polig (Dose)
Dose
EMSS 5-polig
Tabelle 30: Pin-Belegung EMSS 5-polig (Dose)
Dose Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
2) Sie können entweder Pin 3 oder Pin 5 als Anschluss A des Schaltkontakts 2 verwenden.
1

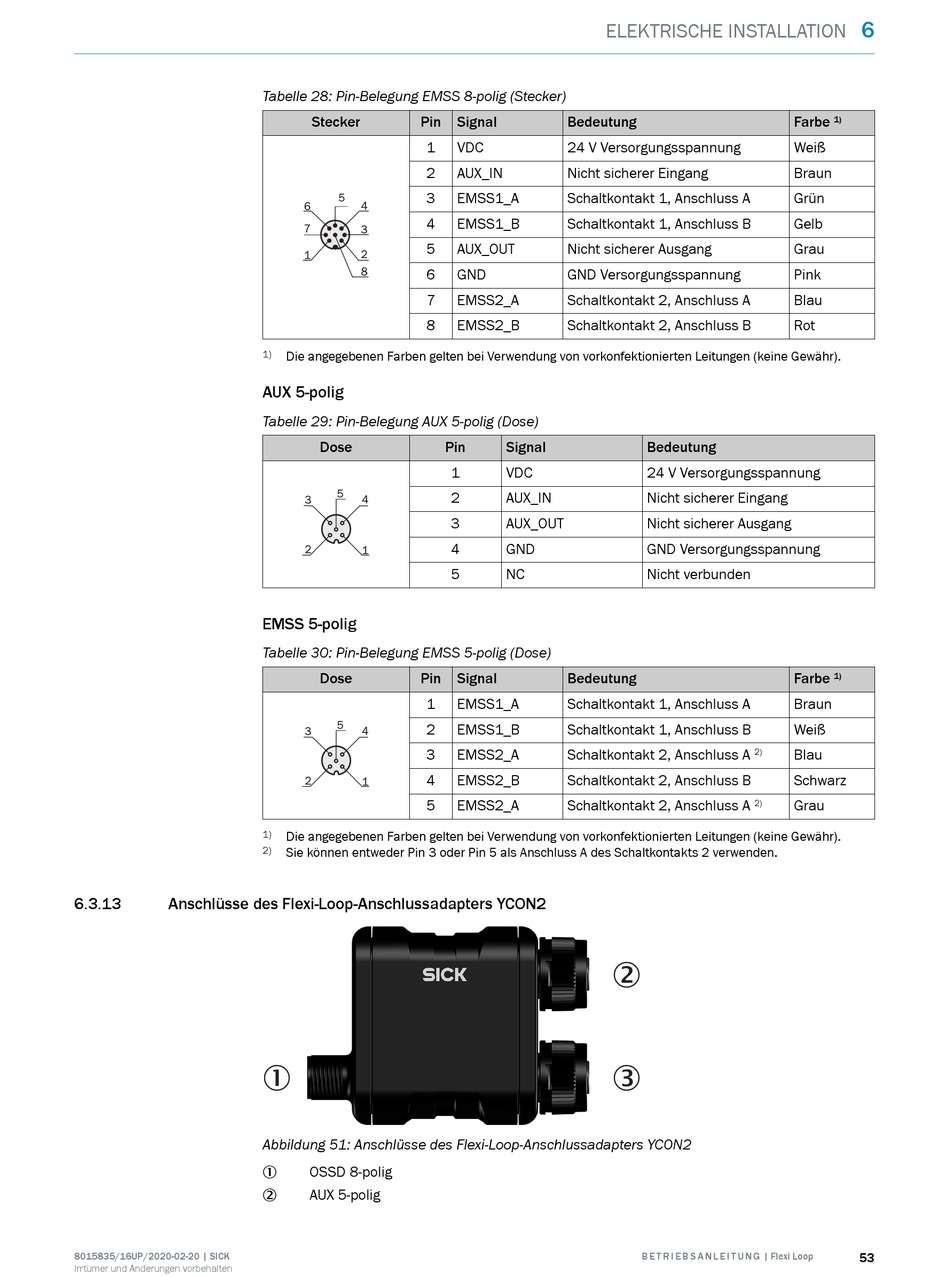

Abbildung 51: Anschlüsse des Flexi-Loop-Anschlussadapters YCON2
OSSD 8-polig
1
AUX 5-polig
2
ELEKTRISCHE INSTALLATION
Signal Bedeutung
VDC 24 V Versorgungsspannung
AUX_IN Nicht sicherer Eingang
EMSS1_A Schaltkontakt 1, Anschluss A
EMSS1_B Schaltkontakt 1, Anschluss B
AUX_OUT Nicht sicherer Ausgang
GND GND Versorgungsspannung
EMSS2_A Schaltkontakt 2, Anschluss A
EMSS2_B Schaltkontakt 2, Anschluss B
Pin Signal
1 VDC
2 AUX_IN
3 AUX_OUT
4 GND
5 NC
Signal Bedeutung
EMSS1_A Schaltkontakt 1, Anschluss A
EMSS1_B Schaltkontakt 1, Anschluss B
EMSS2_A Schaltkontakt 2, Anschluss A
EMSS2_B Schaltkontakt 2, Anschluss B
EMSS2_A Schaltkontakt 2, Anschluss A
2
3
Farbe
Weiß
Braun
Grün
Gelb
Grau
Pink
Blau
Rot
Bedeutung
24 V Versorgungsspannung
Nicht sicherer Eingang
Nicht sicherer Ausgang
GND Versorgungsspannung
Nicht verbunden
Farbe
Braun
Weiß
Blau
2)
Schwarz
Grau
2)
