6.3.10 Anschlüsse des Flexi-Loop-Zubehörs DIAG
6.3.11

Anschluss der Flexi-Loop-Anschlussadapter YCON1 und YCON2

8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
IO-Link bzw. AUX_IN/AUX_OUT 5-polig
Tabelle 26: Pin-Belegung IO-Link bzw. AUX_IN/AUX_OUT 5-polig (Stecker)
Stecker Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
2) IO-Link und Flexi Loop müssen getrennt voneinander versorgt werden.
1

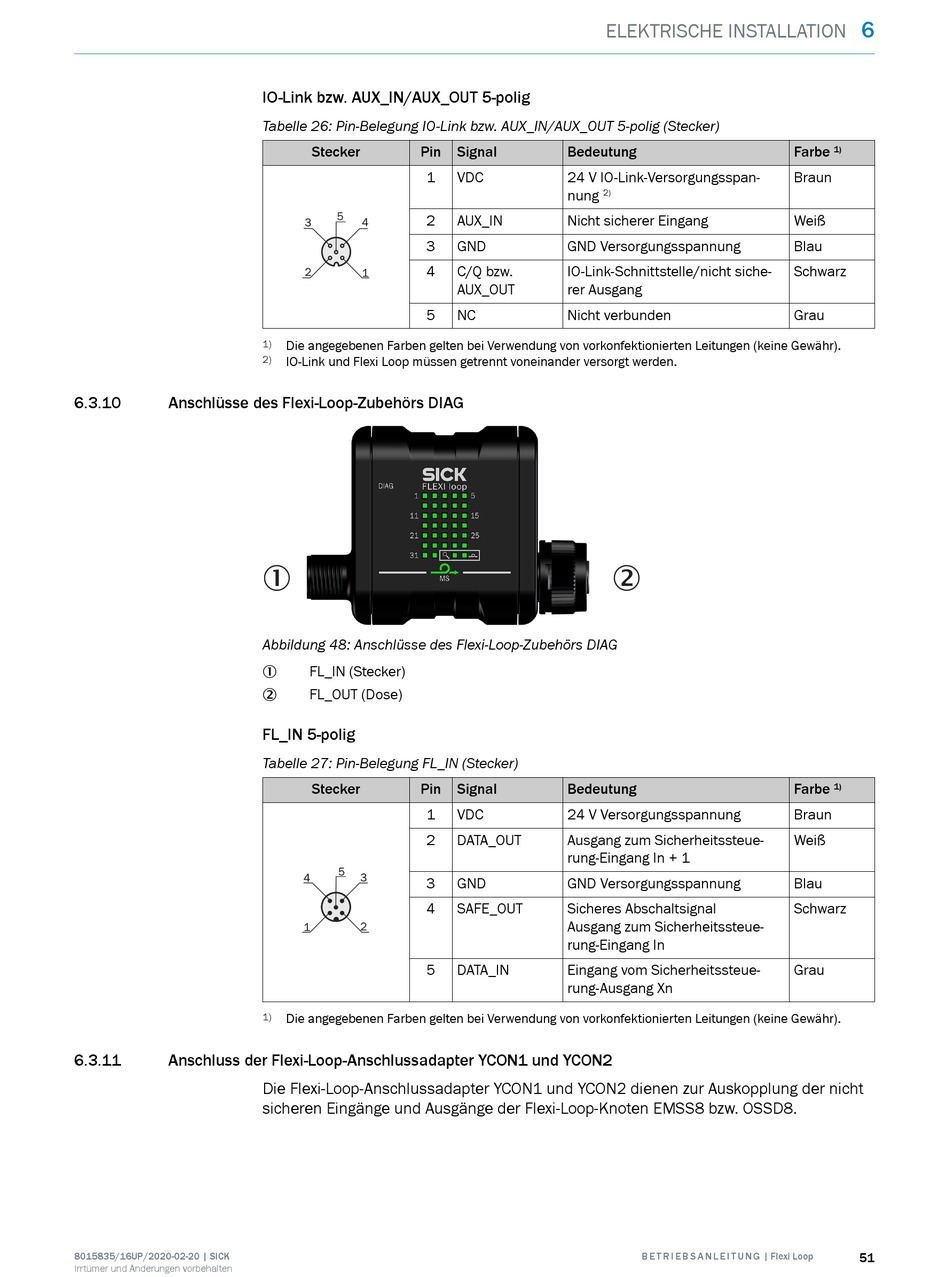

Abbildung 48: Anschlüsse des Flexi-Loop-Zubehörs DIAG
FL_IN (Stecker)
1
FL_OUT (Dose)
2
FL_IN 5-polig
Tabelle 27: Pin-Belegung FL_IN (Stecker)
Stecker Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
Die Flexi-Loop-Anschlussadapter YCON1 und YCON2 dienen zur Auskopplung der nicht
sicheren Eingänge und Ausgänge der Flexi-Loop-Knoten EMSS8 bzw. OSSD8.
ELEKTRISCHE INSTALLATION
Signal Bedeutung
VDC 24 V IO-Link-Versorgungsspan‐
nung 2)
AUX_IN Nicht sicherer Eingang
GND GND Versorgungsspannung
C/Q bzw. IO-Link-Schnittstelle/nicht siche‐
AUX_OUT rer Ausgang
NC Nicht verbunden
2
Signal Bedeutung
VDC 24 V Versorgungsspannung
DATA_OUT Ausgang zum Sicherheitssteue‐
rung-Eingang In + 1
GND GND Versorgungsspannung
SAFE_OUT Sicheres Abschaltsignal
Ausgang zum Sicherheitssteue‐
rung-Eingang In
DATA_IN Eingang vom Sicherheitssteue‐
rung-Ausgang Xn
Farbe
Braun
Weiß
Blau
Schwarz
Grau
Farbe
Braun
Weiß
Blau
Schwarz
Grau
