6.3.6 Anschlüsse des Flexi-Loop-Knotens OSSD
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
EMSS 8-polig

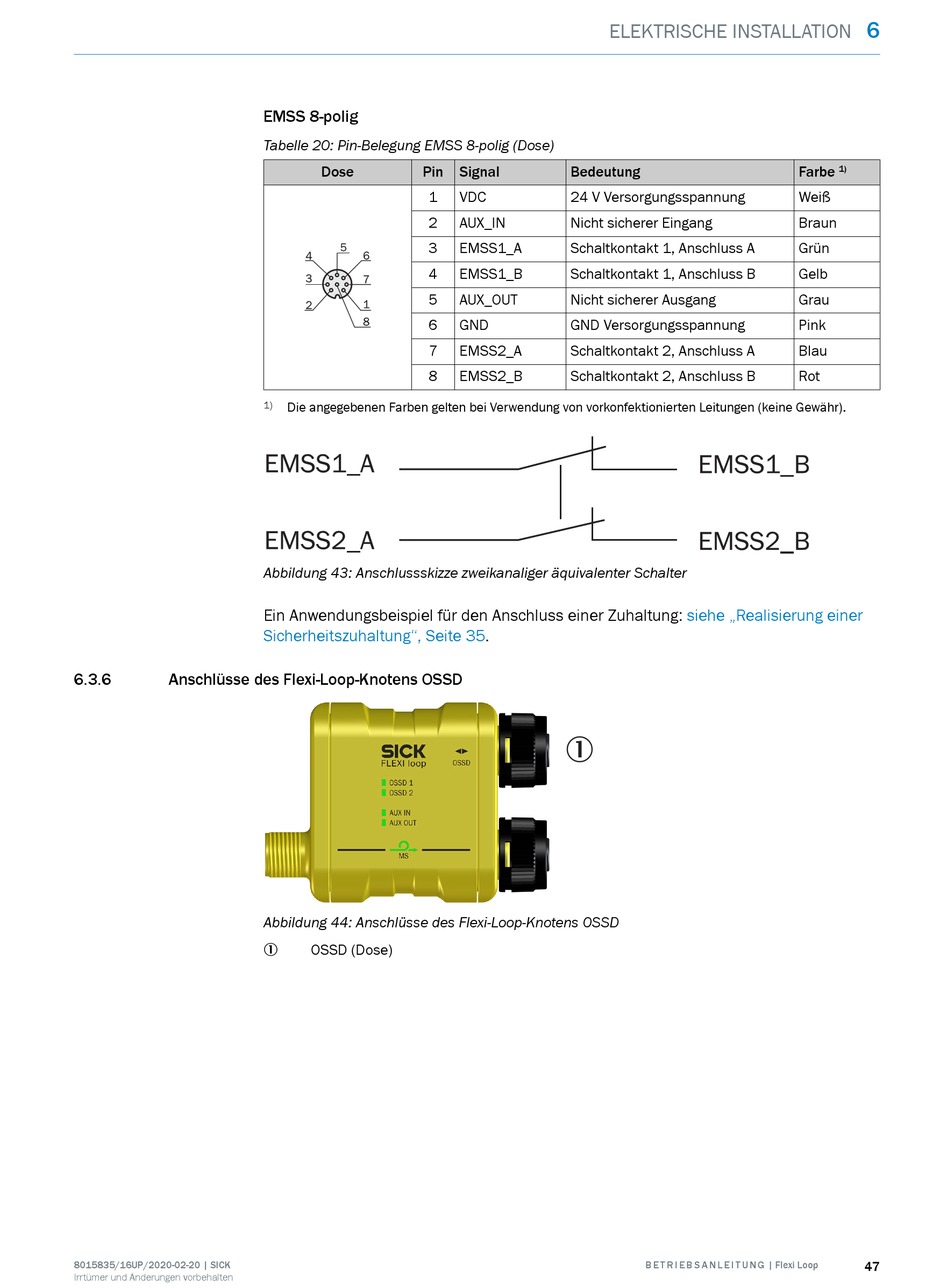

Tabelle 20: Pin-Belegung EMSS 8-polig (Dose)
Dose Pin
1
2
3
4
5
6
7
8
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
Abbildung 43: Anschlussskizze zweikanaliger äquivalenter Schalter
Ein Anwendungsbeispiel für den Anschluss einer Zuhaltung:
Sicherheitszuhaltung", Seite
Abbildung 44: Anschlüsse des Flexi-Loop-Knotens OSSD
OSSD (Dose)
1
ELEKTRISCHE INSTALLATION
Signal Bedeutung
VDC 24 V Versorgungsspannung
AUX_IN Nicht sicherer Eingang
EMSS1_A Schaltkontakt 1, Anschluss A
EMSS1_B Schaltkontakt 1, Anschluss B
AUX_OUT Nicht sicherer Ausgang
GND GND Versorgungsspannung
EMSS2_A Schaltkontakt 2, Anschluss A
EMSS2_B Schaltkontakt 2, Anschluss B
35.
1
Farbe
Weiß
Braun
Grün
Gelb
Grau
Pink
Blau
Rot
siehe „Realisierung einer
B E T R I E B S A N L E I T U N G | Flexi Loop
6
1)
