LEDs des Flexi-Loop-Zubehörs PWRI

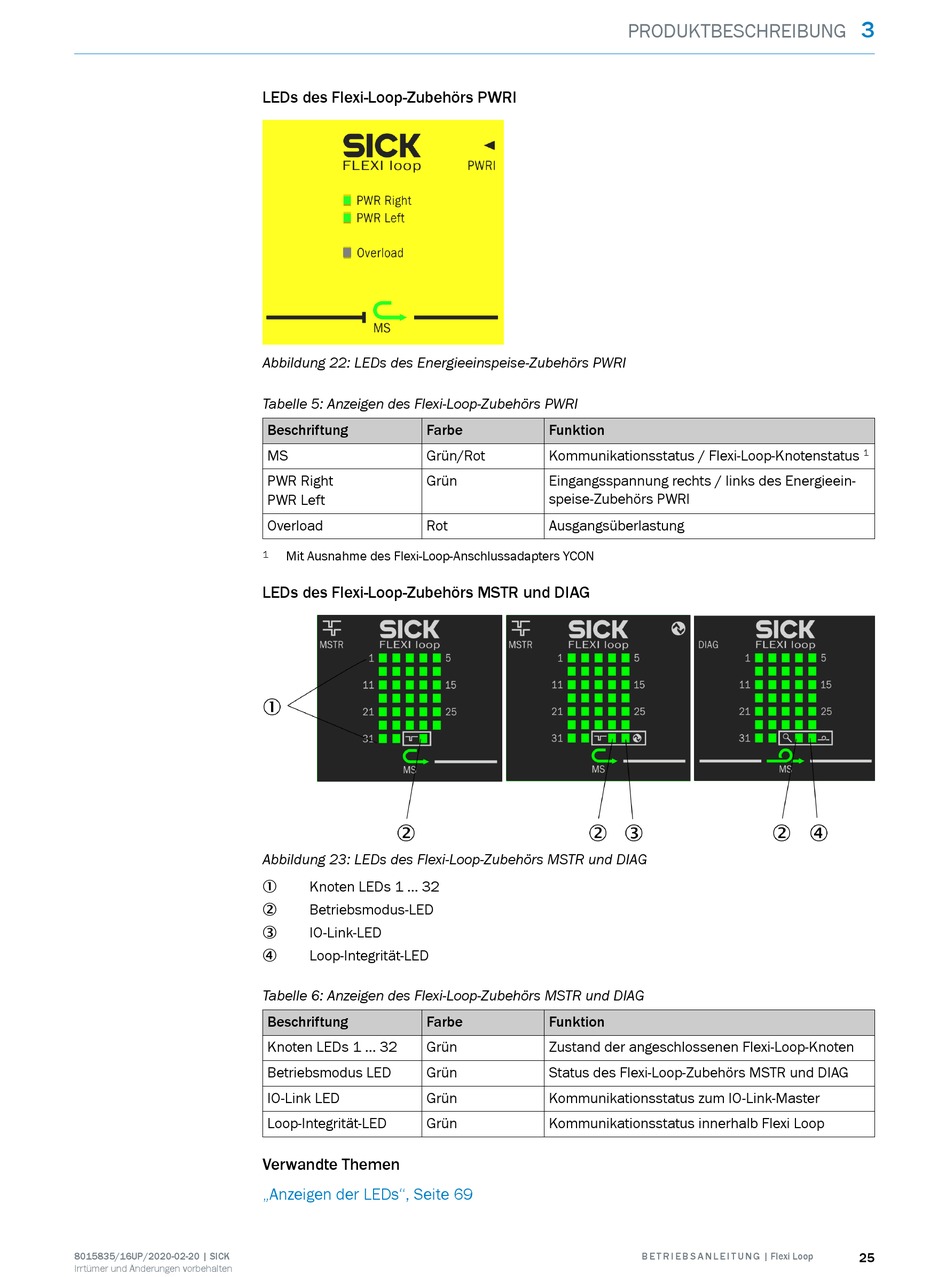

Abbildung 22: LEDs des Energieeinspeise-Zubehörs PWRI
Tabelle 5: Anzeigen des Flexi-Loop-Zubehörs PWRI
Beschriftung Farbe
MS Grün/Rot
PWR Right Grün
PWR Left
Overload Rot
Mit Ausnahme des Flexi-Loop-Anschlussadapters YCON
1
LEDs des Flexi-Loop-Zubehörs MSTR und DIAG
Abbildung 23: LEDs des Flexi-Loop-Zubehörs MSTR und DIAG
Knoten LEDs 1 ... 32
1
Betriebsmodus-LED
2
IO-Link-LED
3
Loop-Integrität-LED
4
Tabelle 6: Anzeigen des Flexi-Loop-Zubehörs MSTR und DIAG
Beschriftung Farbe
Knoten LEDs 1 ... 32 Grün
Betriebsmodus LED Grün
IO-Link LED Grün
Loop-Integrität-LED Grün
Verwandte Themen
„Anzeigen der LEDs", Seite 69
PRODUKTBESCHREIBUNG
Funktion
Kommunikationsstatus / Flexi-Loop-Knotenstatus
Eingangsspannung rechts / links des Energieein‐
speise-Zubehörs PWRI
Ausgangsüberlastung
Funktion
Zustand der angeschlossenen Flexi-Loop-Knoten
Status des Flexi-Loop-Zubehörs MSTR und DIAG
Kommunikationsstatus zum IO-Link-Master
Kommunikationsstatus innerhalb Flexi Loop
