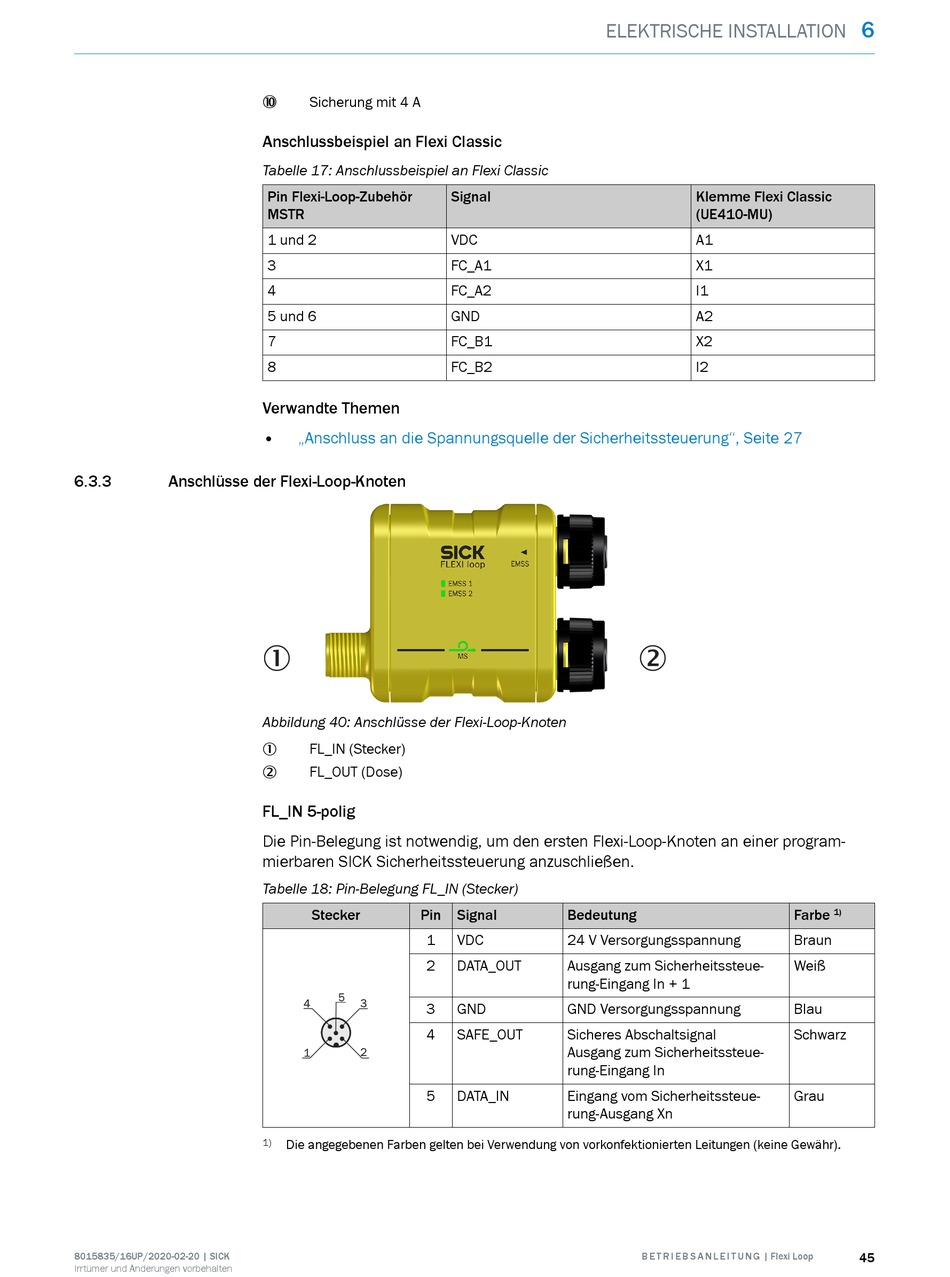

Anschlüsse Der Flexi-Loop-Knoten; Anschlussbeispiel An Flexi Classic - Sick Flexi Loop Betriebsanleitung

6.3.3 Anschlüsse der Flexi-Loop-Knoten
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Sicherung mit 4 A
ß

Anschlussbeispiel an Flexi Classic

Tabelle 17: Anschlussbeispiel an Flexi Classic
Pin Flexi-Loop-Zubehör
MSTR
1 und 2
3
4
5 und 6
7
8
Verwandte Themen
• „Anschluss an die Spannungsquelle der Sicherheitssteuerung", Seite 27
1
Abbildung 40: Anschlüsse der Flexi-Loop-Knoten
FL_IN (Stecker)
1
FL_OUT (Dose)
2
FL_IN 5-polig
Die Pin-Belegung ist notwendig, um den ersten Flexi-Loop-Knoten an einer program‐
mierbaren SICK Sicherheitssteuerung anzuschließen.
Tabelle 18: Pin-Belegung FL_IN (Stecker)
Stecker Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
ELEKTRISCHE INSTALLATION
Signal
VDC
FC_A1
FC_A2
GND
FC_B1
FC_B2
Signal Bedeutung
VDC 24 V Versorgungsspannung
DATA_OUT Ausgang zum Sicherheitssteue‐
rung-Eingang In + 1
GND GND Versorgungsspannung
SAFE_OUT Sicheres Abschaltsignal
Ausgang zum Sicherheitssteue‐
rung-Eingang In
DATA_IN Eingang vom Sicherheitssteue‐
rung-Ausgang Xn
Klemme Flexi Classic
(UE410-MU)
A1
X1
I1
A2
X2
I2
2
Farbe
Braun
Weiß
Blau
Schwarz
Grau
B E T R I E B S A N L E I T U N G | Flexi Loop
6
1)
45
