LEDs der Flexi-Loop-Knoten EMSS

8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten

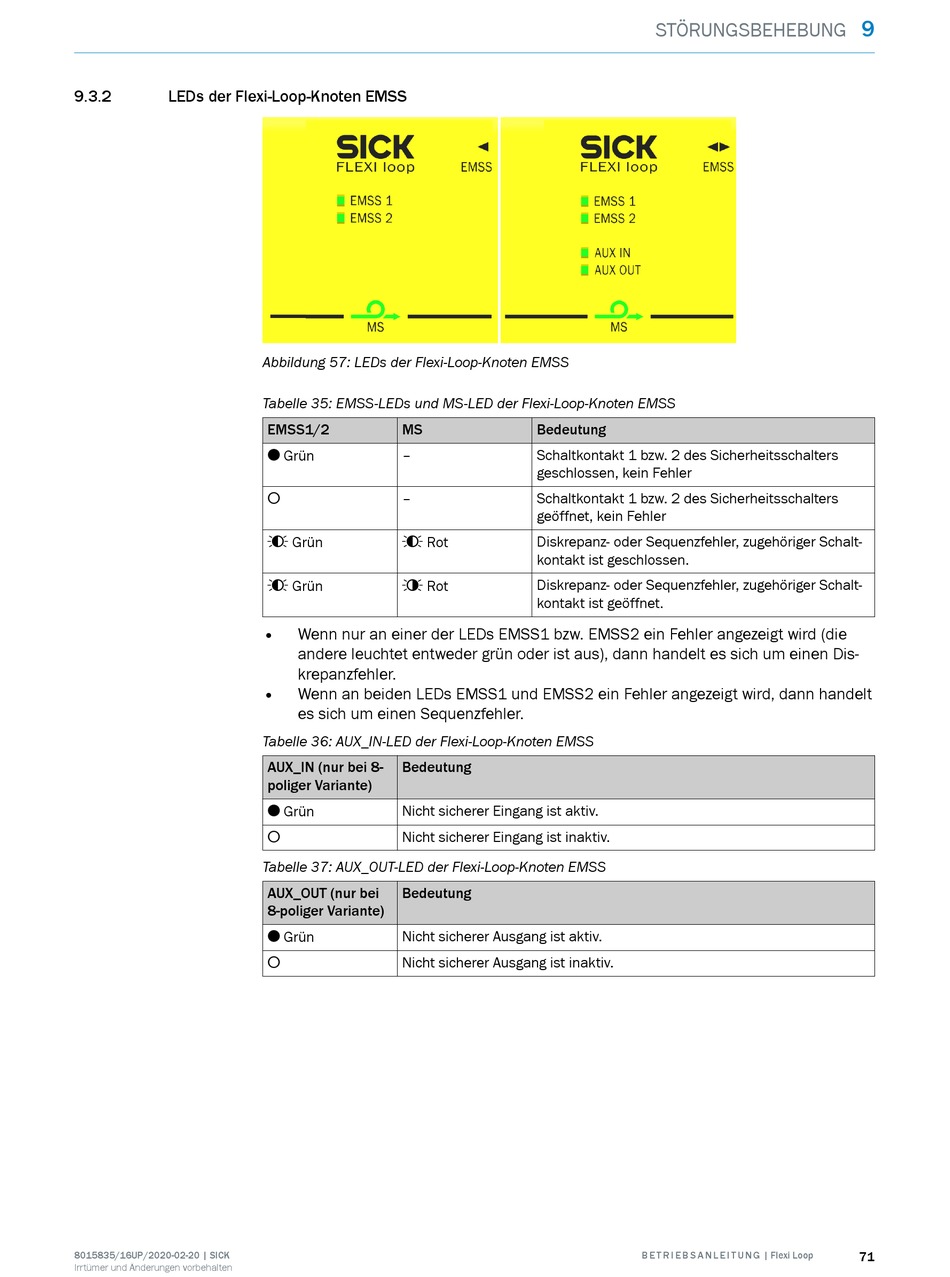

Abbildung 57: LEDs der Flexi-Loop-Knoten EMSS
Tabelle 35: EMSS-LEDs und MS-LED der Flexi-Loop-Knoten EMSS
EMSS1/2 MS
–
O Grün
–
o
ôFõ Grün ôFõ Rot
ôFõ Grün ôGõ Rot
•
Wenn nur an einer der LEDs EMSS1 bzw. EMSS2 ein Fehler angezeigt wird (die
andere leuchtet entweder grün oder ist aus), dann handelt es sich um einen Dis‐
krepanzfehler.
• Wenn an beiden LEDs EMSS1 und EMSS2 ein Fehler angezeigt wird, dann handelt
es sich um einen Sequenzfehler.
Tabelle 36: AUX_IN-LED der Flexi-Loop-Knoten EMSS
AUX_IN (nur bei 8- Bedeutung
poliger Variante)
Nicht sicherer Eingang ist aktiv.
O Grün
Nicht sicherer Eingang ist inaktiv.
o
Tabelle 37: AUX_OUT-LED der Flexi-Loop-Knoten EMSS
AUX_OUT (nur bei Bedeutung
8-poliger Variante)
Nicht sicherer Ausgang ist aktiv.
O Grün
Nicht sicherer Ausgang ist inaktiv.
o
STÖRUNGSBEHEBUNG
Bedeutung
Schaltkontakt 1 bzw. 2 des Sicherheitsschalters
geschlossen, kein Fehler
Schaltkontakt 1 bzw. 2 des Sicherheitsschalters
geöffnet, kein Fehler
Diskrepanz- oder Sequenzfehler, zugehöriger Schalt‐
kontakt ist geschlossen.
Diskrepanz- oder Sequenzfehler, zugehöriger Schalt‐
kontakt ist geöffnet.
