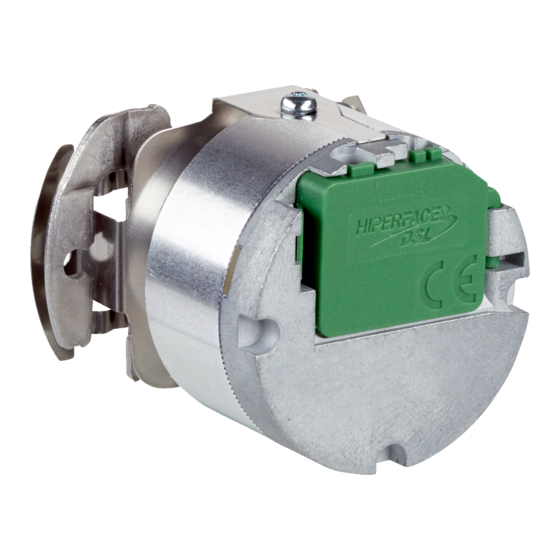

SICK EKM36-2 Betriebsanleitung
Sichere motor-feedback-systeme
Verwandte Anleitungen für SICK EKM36-2
Inhaltszusammenfassung für SICK EKM36-2
- Seite 1 O P E R A T I N G I N S T R U C T I O N S EKS/EKM36-2 Safe motor feedback systems...
-
Seite 2: Betriebsanleitung
B E T R I E B S A N L E I T U N G EKS/EKM36-2 Sichere Motor-Feedback-Systeme... - Seite 3 © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. 8020309/1O4X/2024-10-17 | SICK B E T R I E B S A N L E I T U N G | EKS/EKM36-2 Irrtümer und Änderungen vorbehalten...
-
Seite 4: Inhaltsverzeichnis
Signale des Gebersystems........Inbetriebnahme............... Prüfhinweise............Bestelldaten................Technische Daten..............Maßbilder..............Montagebilder............Konformitäten und Zertifikate..........EU-Konformitätserklärung........UK-Konformitätserklärung........B E T R I E B S A N L E I T U N G | EKS/EKM36-2 8020309/1O4X/2024-10-17 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 5: Zu Diesem Dokument
Kommutierungsinformation ebenso wie die Drehzahl- oder Geschwindigkeitsinforma‐ tion aus den digitalen Positionssignalen des direkt an der Motorwelle angekoppelten 8020309/1O4X/2024-10-17 | SICK B E T R I E B S A N L E I T U N G | EKS/EKM36-2 Irrtümer und Änderungen vorbehalten... -
Seite 6: Bestimmungsgemäße Verwendung
Bei jeder anderen Verwendung sowie bei Veränderungen am Gerät – auch im Rahmen von Montage und Installation – verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG. B E T R I E B S A N L E I T U N G | EKS/EKM36-2 8020309/1O4X/2024-10-17 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Allgemeine Sicherheitshinweise Und Schutzmaßnahmen
Geber der Typen EKS36-2 / EKM36-2 sind Motor-Feedback-Systeme, die aufgrund ihrer Ausstattung zum dynamischen und präzisen Betrieb von Servo-Regelkreisen prädesti‐ niert sind. 8020309/1O4X/2024-10-17 | SICK B E T R I E B S A N L E I T U N G | EKS/EKM36-2 Irrtümer und Änderungen vorbehalten... -
Seite 8: Montage
Für einen störungsfreien Betrieb ist unbedingt auf eine geeignete Schirmanbindung des Motors zu achten. B E T R I E B S A N L E I T U N G | EKS/EKM36-2 8020309/1O4X/2024-10-17 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Montage Motor-Feedback-System
Ausschnitten des Gebergehäuses (6) einrasten. Den Geber mit Hilfe des am Montagewerkzeug (5) befindlichen Sechskants (7) von der Antriebswelle lösen und entfernen. 8020309/1O4X/2024-10-17 | SICK B E T R I E B S A N L E I T U N G | EKS/EKM36-2 Irrtümer und Änderungen vorbehalten... -
Seite 10: Elektroinstallation
Temperatursensoren mit doppelter oder verstärkter Isolation verwendet werden. Abbildung 2: PIN-Belegung Sensorstecker, 2-polig B E T R I E B S A N L E I T U N G | EKS/EKM36-2 8020309/1O4X/2024-10-17 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Signale Des Gebersystems
Jahr (ohne Jahrhundert), die letzten beiden Ziffern ww die Kalenderwo‐ che des letzten Herstellungsprozesses. 8020309/1O4X/2024-10-17 | SICK B E T R I E B S A N L E I T U N G | EKS/EKM36-2 Irrtümer und Änderungen vorbehalten... -
Seite 12: Bestelldaten
0,10 kg Trägheitsmoment des Rotors 4,5 gcm Betriebsdrehzahl Max. Max. 12.000 / 9.000 / B E T R I E B S A N L E I T U N G | EKS/EKM36-2 8020309/1O4X/2024-10-17 | SICK Irrtümer und Änderungen vorbehalten... - Seite 13 Für detaillierte Informationen zur exakten Auslegung Ihrer Maschine / Anlage setzen Sie sich bitte mit Ihrer zuständigen SICK-Niederlassung in Verbindung. 8020309/1O4X/2024-10-17 | SICK B E T R I E B S A N L E I T U N G | EKS/EKM36-2 Irrtümer und Änderungen vorbehalten...
-
Seite 14: Maßbilder
Messpunkt für Betriebstemperatur Messpunkt für Vibration Größe der Toleranz reduziert die zulässige Wellenbewegung, siehe Datenblatt B E T R I E B S A N L E I T U N G | EKS/EKM36-2 8020309/1O4X/2024-10-17 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 15: Montagebilder
Normen und/oder technischen Spezifikationen zugrunde gelegt sind. MACHINERY DIRECTIVE 2006/42/EC ► EMC DIRECTIVE 2014/30/EU ► ROHS DIRECTIVE 2011/65/EU ► 8020309/1O4X/2024-10-17 | SICK B E T R I E B S A N L E I T U N G | EKS/EKM36-2 Irrtümer und Änderungen vorbehalten... -
